Sigle des composants principaux
BT1
J4
J5
J6
J10
J11
J12
J13
J14
J16
JP3 / JP4
JP3OFF / JP4 OFF
JP3ON / JP4 OFF
JP3OFF / JP4 ON
JP3ON / JP4 ON

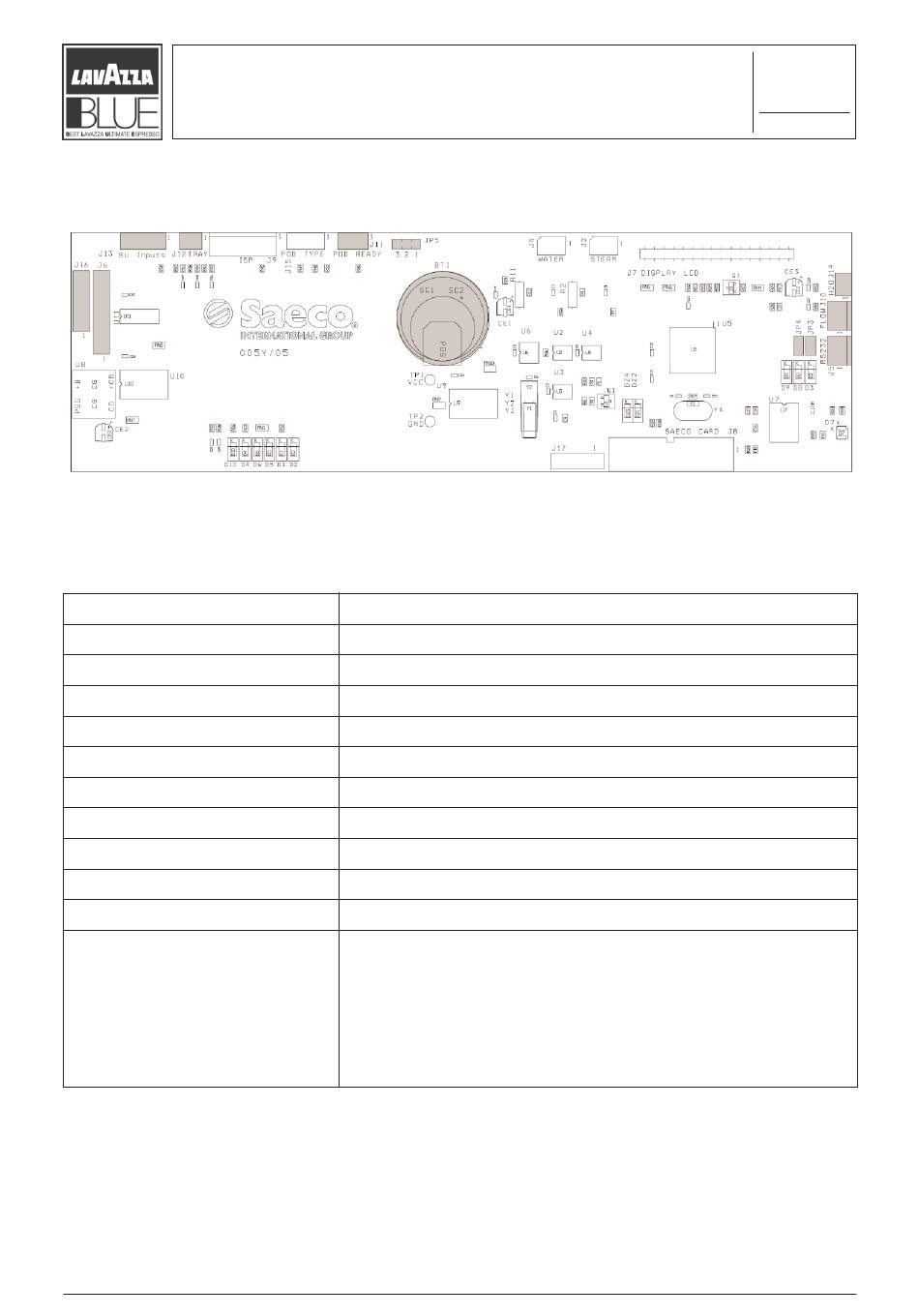

"LB 2000 OFFICE COFFEE SERVICE"
Car te CPU
Désignation
Batterie tampon (non amovible)
Connecteur capteur de température eau chaude
Connecteur câblage carte port série
Câblage 10 pôles avec carte Puissance
Câblage doseur volumétrique
Câblage microrupteur présence capsules
Câblage microrupteur ouverture tiroir capsules
Câblage microrupteurs groupe de distribution (Présence et travail)
Câblage capteur eau
Câblage 7 pôles avec carte Puissance
Configuration carte
Modèle OCS base
Modèle OCS Deluxe
Modèle OCS Réseau Hydrique
Réservé (il ne faut absolument pas l'utiliser)
12
1/1
C
83359 / R
. 0.00 / M
2005
