KIT RAF Géolis 1
6.

Position des composants

XL1 Départ circuit de distribution
XL2 Retour circuit de distribution
XL6 Retour capteur
XL7 Départ capteur
XL16 Départ échangeur froid
XL17 Retour échangeur froid
XL9 Retour échangeur chaud
XL8 Départ échangeur chaud
QN13 Vanne 3 voies rafraîchissement actif
QN15 Vanne 3 voies rafraîchissement actif
QN14 Vanne 3 voies rafraîchissement naturel
NI 923 867 B
XL7 XL6

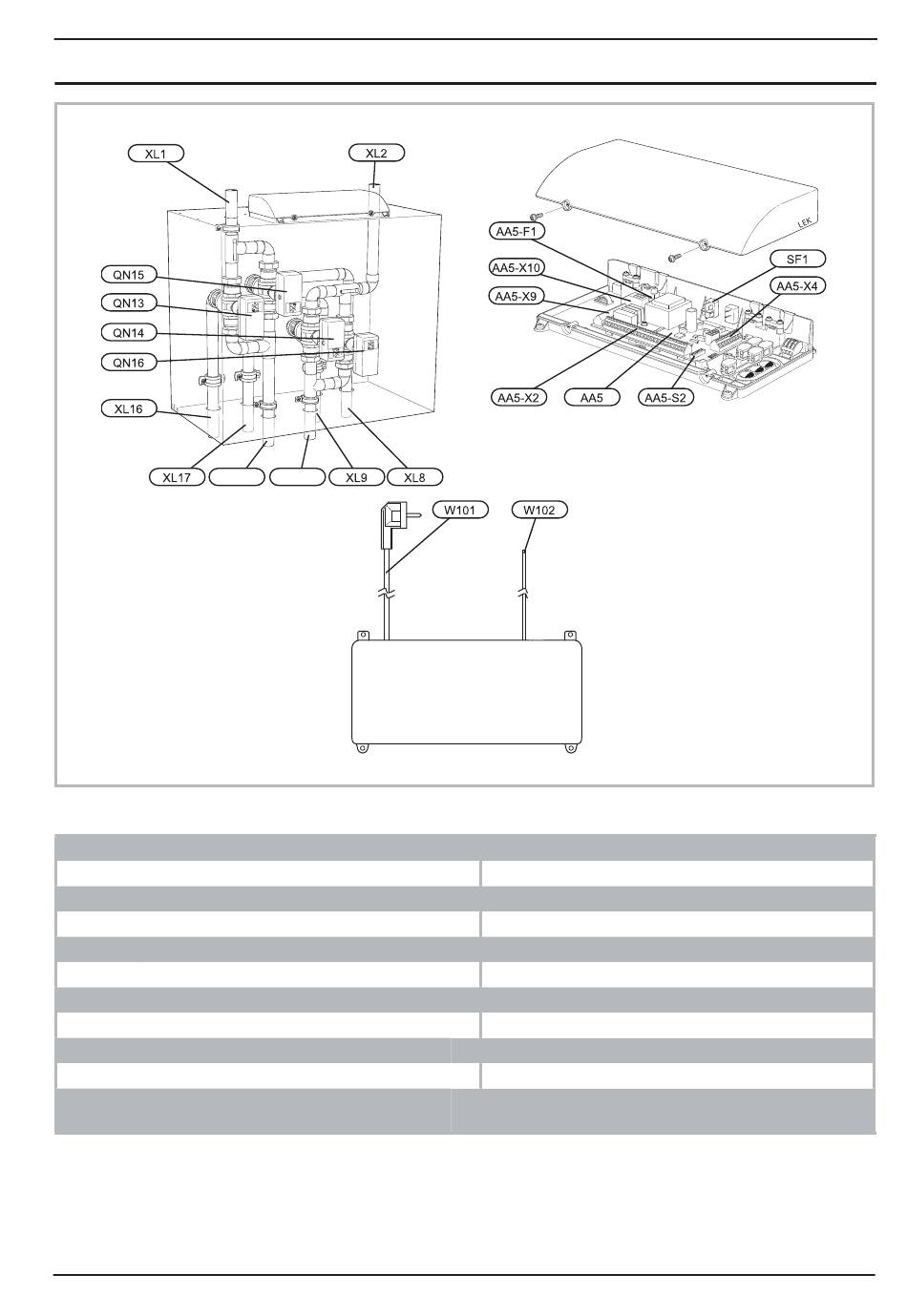

Figure 7 - Position des composants
QN16 Vanne 3 voies rafraîchissement naturel
SF1 Interrupteur
AA5 Carte accessoire
AA5-X2 Bornier sondes et raccordement externe
AA5-X4 Bornier communication
AA5-X9 Bornier pompe et vannes directionnelles
AA5-X10 Bornier vannes directionnelles
AA5-S2 Micro interrupteur
AA5-F1 Fusible (T4A, 250V)
W101 Câble avec prise électrique
W102 Câble de communication avec PAC ou
autre carte accessoire
