KIT RAF Géolis 1
4.3 Fixation
- Vissez la plaque de fi xation fournie avec le module
- Positionnez ensuite le module comme indiqué sur le
schéma ci-dessous :

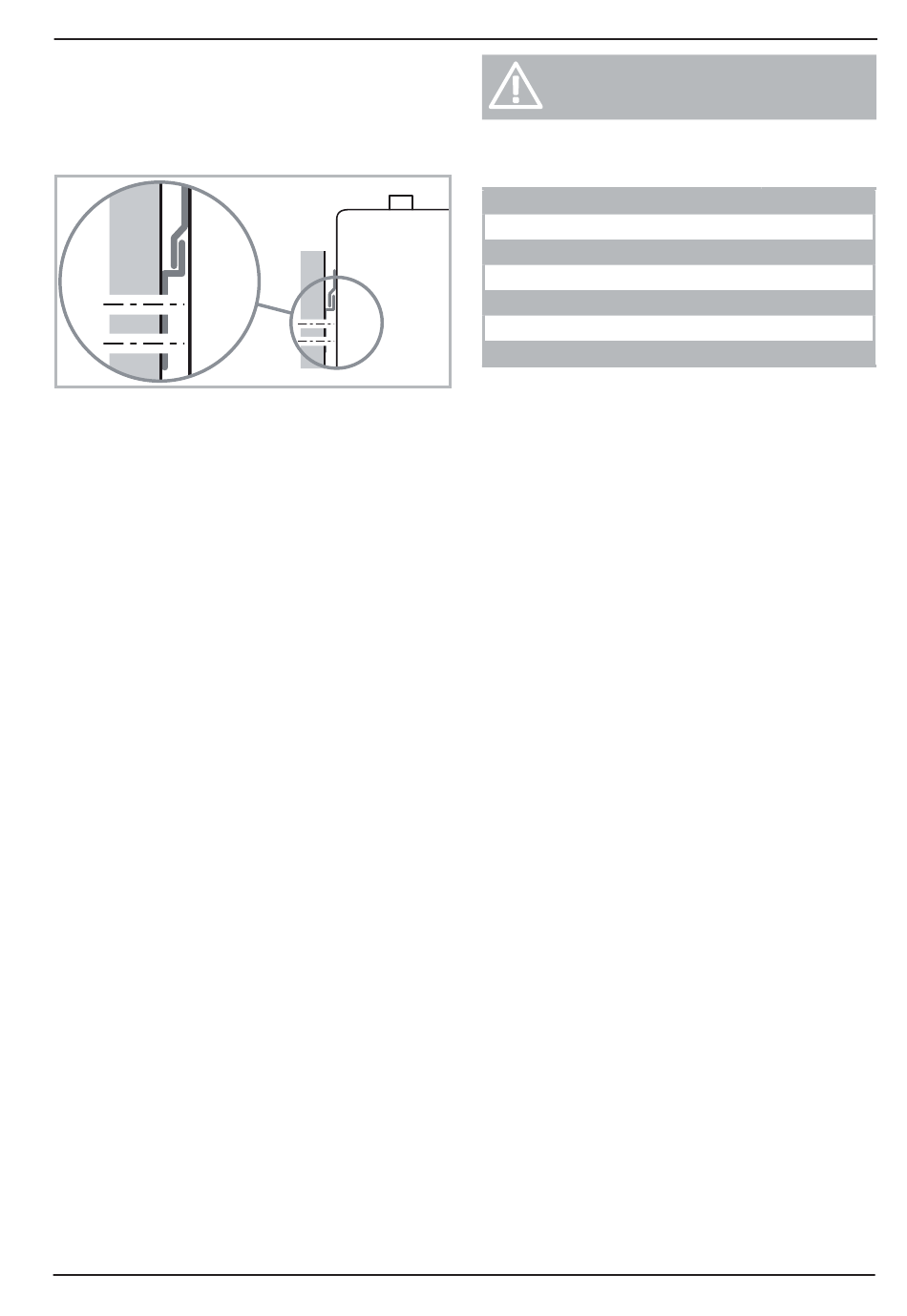

Figure 4 - Fixation du Module hydraulique
NI 923 867 B
Installez la plaque de sécurité derrière le
module hydraulique en position basse
pour une fi xation plus sure.
4.4 Données techniques
Module hydraulique
Hauteur (mm)
Largeur (mm)
Profondeur (mm)
Compatible avec les PAC (kW)
Diamètre tuyauterie
Poids (kg)
515
600
380
5 – 17
R25 (1'')
40
9
