4. Généralités

4.1 Principe de fonctionnement

Le module hydraulique combiné avec une pompe à
chaleur Géolis ou Géolis Duo permet 4 modes de
fonctionnement :
- le chauffage
- le rafraîchissement naturel
- le rafraîchissement actif
- fonctionnement circulateur
- Chauffage
Le module hydraulique est sans effet sur le mode
chauffage. L'échangeur « froid » est alimenté par le
réseau de captage. Le fl uide frigorigène récupère la
chaleur et la transmet à l'eau du réseau de chauffage
dans « l'échangeur chaud ».
- Rafraîchissement naturel
Ce mode de rafraîchissement est dit naturel car seules
les pompes de circulation fonctionnent (le compres-
seur ne fonctionne pas). La chaleur excédentaire dans
le logement est captée par le mélange glycolé circu-
lant dans le plancher rafraîchissant puis évacuée à
l'extérieur par le réseau de captage. C'est pour cela
qu'il est impératif d'utiliser le même mélange dans les
deux réseaux.
NI 923 867 B
Le module hydraulique est un caisson comprenant un
jeu de 4 vannes 3 voies permettant de modifi er l'ali-
mentation des échangeurs et du système de distribu-
tion en fonction du mode de fonctionnement.

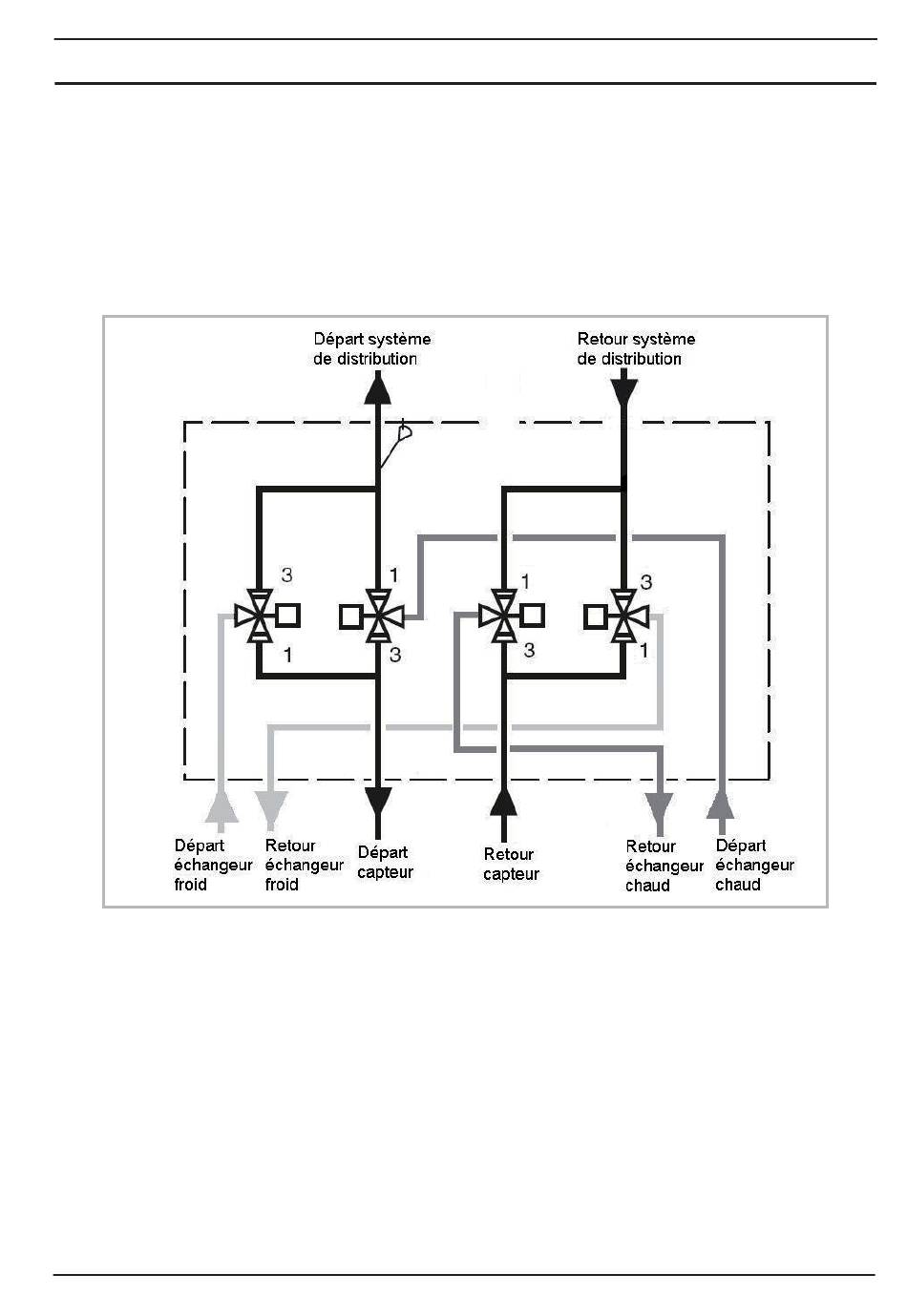

Figure 2 - Principe de fonctionnement
- Rafraîchissement actif
Le rafraîchissement du logement est contrôlé par le
système de commande de la pompe à chaleur.
Le mélange glycolé circulant dans le plancher rafraî-
chissant capte la chaleur excédentaire dans le lo-
gement, puis la transmet au fl uide frigorigène dans
l'échangeur froid, et retourne dans le plancher rafraî-
chissant. La chaleur récupérée par le fl uide frigorigène
est ensuite cédée au mélange glycolé du réseau de
captage dans l'échangeur chaud, puis évacuée à l'ex-
térieur.
- Fonctionnement circulateur
Le circulateur fonctionne pendant 12h après la der-
nière opération.
