KIT RAF Géolis 1
5.7 KIT RAF Géolis 1 raccordé à la pompe à chaleur
5.7.1 Légende
EB100 Pompe à chaleur
BT1 Sonde de température extérieure
BT6 Sonde de température ECS
HQ1 Filtre à particules
EP21 Deuxième circuit
AA5 Carte accessoire
BT2 Sonde de température de départ, 2ème circuit
BT3 Sonde de température de retour, 2ème circuit
GP20 Circulateur, 2ème circuit
QN11 Vanne mélangeuse
EQ1 KIT RAF Géolis 1
BP6 Manomètre, côté capteur
BT25 Sonde de température, départ
5.7.2 Géolis

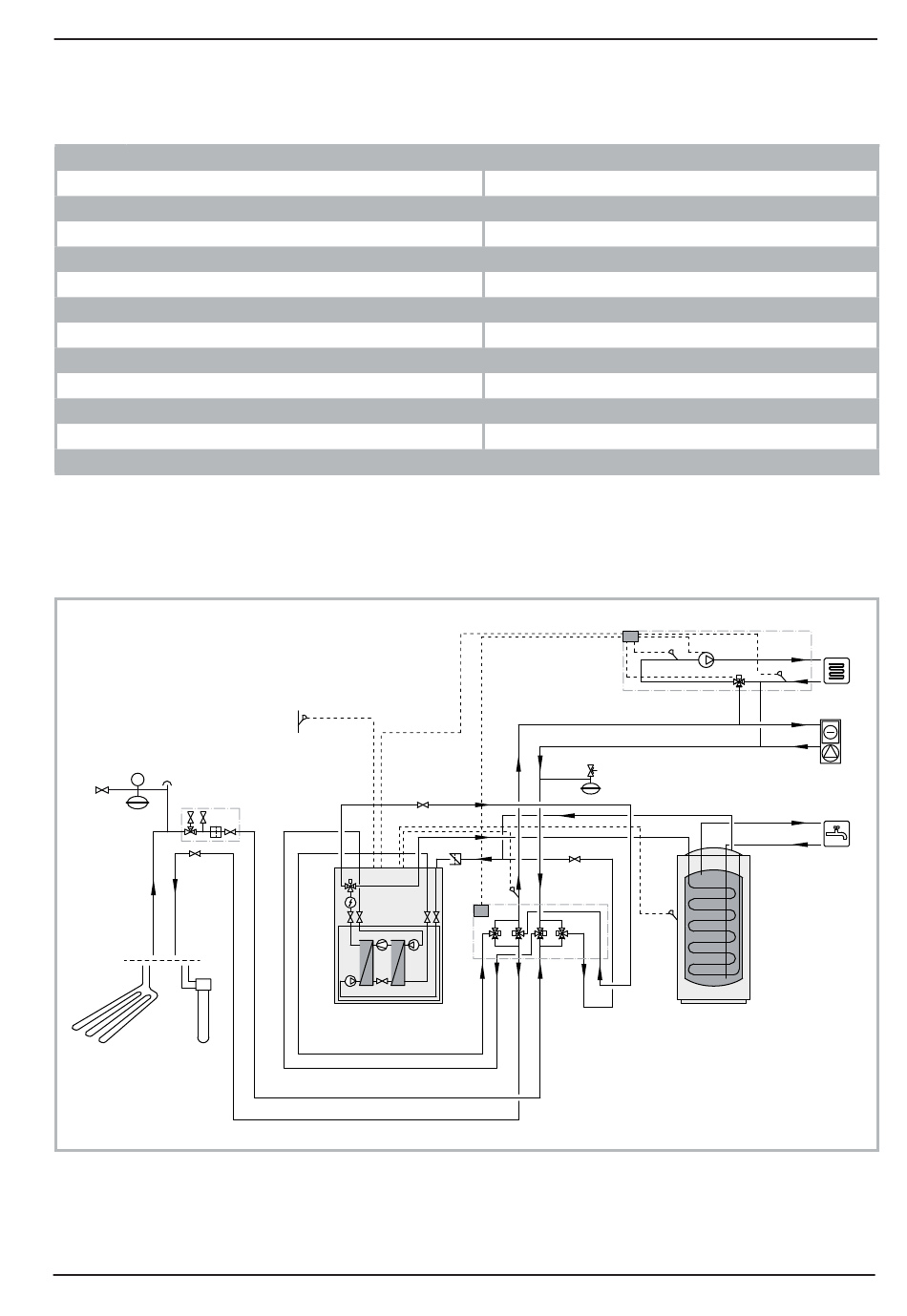

Le schéma ci-dessous présente les raccordements entre le KIT RAF Géolis 1, la pompe à chaleur et les réseaux
de distribution et de captage.
-BP6
-QM21
P
-QM12
-CM3
-XL15
-QM34
-EP12
NI 923 867 B
-EB100-BT1
-QM31
-EB100-HQ1
-EB100
Géolis
Figure 5 - Schéma de raccordement hydraulique avec une Géolis
CM1 Vase d'expansion
CM3 Vase d'expansion, côté capteur
CP1 Ballon ECS
EP12 Capteur enterré
EP13 Ventilo-convecteurs
FL2 Valve de sûreté, circuit
GP10 Circulateur externe, circuit
QM12 Vanne de remplissage, côté capteur
QM21 Vanne de purge, côté capteur
QM31 Vanne d'isolement, départ chauffage
QM32 Vanne d'isolement, retour chauffage
QM34 Vanne d'isolement, retour capteur
XL15 Dispositif de remplissage, capteur
-FL2
-CM1
-QM32
-BT25
-EQ1
-EP21
-BT2
-GP20
-BT3
-QN11
-CP1
-EB100
-BT6
-EP13
