KIT RAF Géolis 2
5.

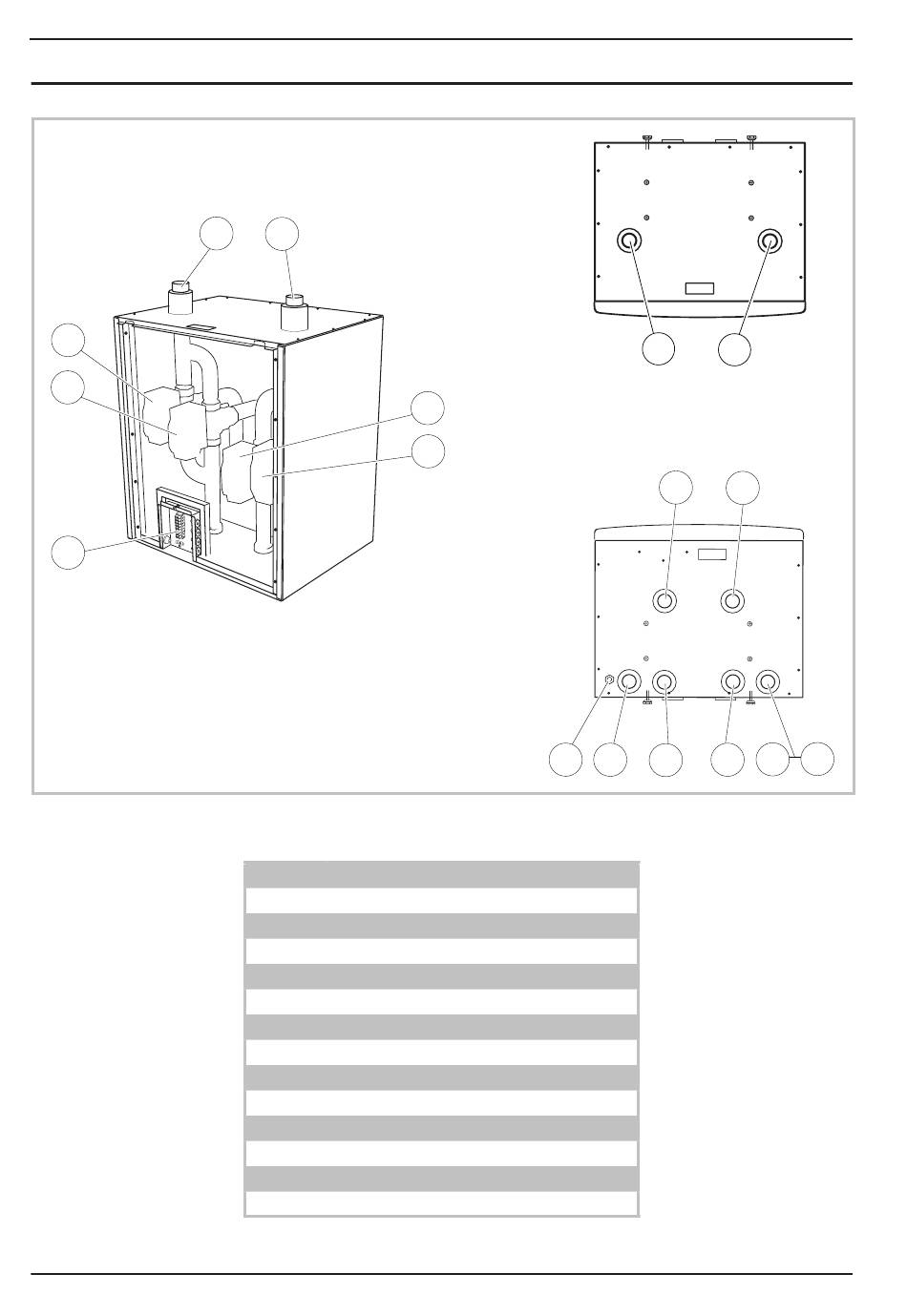

Position des composants
129
130
133
10
121
122
AJ
Figure 5 -
121
Départ circuit de distribution
122
Retour circuit de distribution
123
Départ capteur
124
Retour capteur
5
Départ échangeur froid
4
Retour échangeur froid
71
Retour échangeur chaud
70-72
Départ échangeur chaud
129
Vanne 3 voies rafraîchissement actif
130
Vanne 3 voies rafraîchissement actif
131
Vanne 3 voies rafraîchissement naturel
132
Vanne 3 voies rafraîchissement naturel
133
Borniers de connexions électriques
134
Passe-câbles
131
132
134
Position des composants
121
122
123
124
5
71
70
4
NI 923 864 #
72
