KIT RAF Géolis 2
6.
Raccordements électriques
Tous les travaux électriques concernant le raccordement du module KIT RAF Géolis 2 à la
pompe à chaleur doivent être effectués par un professionnel.
Pour accéder au boîtier électrique :
- Otez le capot de protection avant.
- Retirez la plaque de protection intérieure en desserrant les vis.
6.1
Connexion sur la pompe à chaleur Géolis Bi-compresseurs
Si « KIT RAF Géolis 2 » est sélectionné au menu
9.1.10 alors la connexion du module KIT RAF Géolis 2
avec la pompe à chaleur Géolis Bi-compresseurs s'ef-
fectue selon le schéma suivant :
La commande du rafraîchissement actif (VXV-ACX) se
connecte sur la borne X6:15. Un signal de 230V est
envoyé sur cette borne lors d'une demande de rafraî-
chissement actif.
NI 923 864 #
La commande du rafraîchissement naturel (VXV-PCX)
se connecte sur la borne X6:12. Un signal de 230V est
envoyé sur cette borne lors d'une demande de rafraî-
chissement naturel.
La tension d'alimentation du KIT RAF Géolis 2 est pri-
se sur la borne X6:10 (230V) et X6:11 (N).

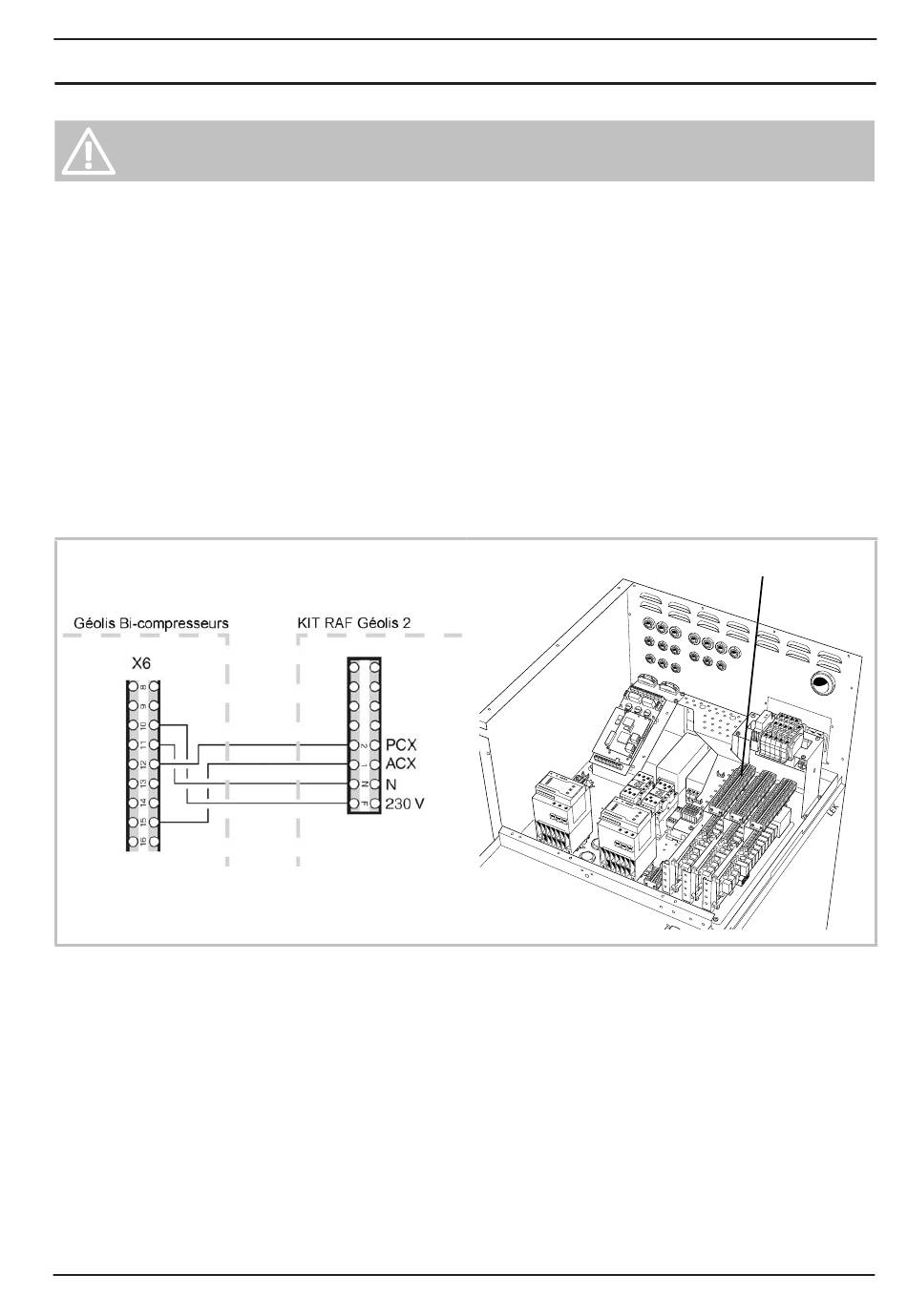

Figure 6 -
Raccordement sur carte de base
X6
11
