Appoint électrique pour pompe à chaleur
5.
Raccordements hydrauliques
•
Montez impérativement l'appoint en aval de la pompe à chaleur, avant les emetteurs.
•
Vous pouvez monter des vannes d'isolement avant et après l'appoint pour permettre un démontage éventuel.
Attention, si vous le faites prévoyez une soupape de sécurité tarée à 3 bars à proximité de l'appoint. En effet
la fermeture des vannes empêcherait la protection de l'appoint par la soupape de sécurité de la pompe à
chaleur.
•
Montez impérativement un purgeur automatique au point haut de la canalisation à la sortie de l'appoint.
Désignation
PAC
Connexions
* Un raccord femelle/femelle est fourni avec l'appoint.
5.1 Airéo RM et RT
6
Appoint 5M R/O
Appoint 8M R/O
Airéo Inverter
R/O 8 RM2
R/O 10 RM2
R/O 13 RM2
1'' (26/34) mâle*
1'' (26/34) mâle*

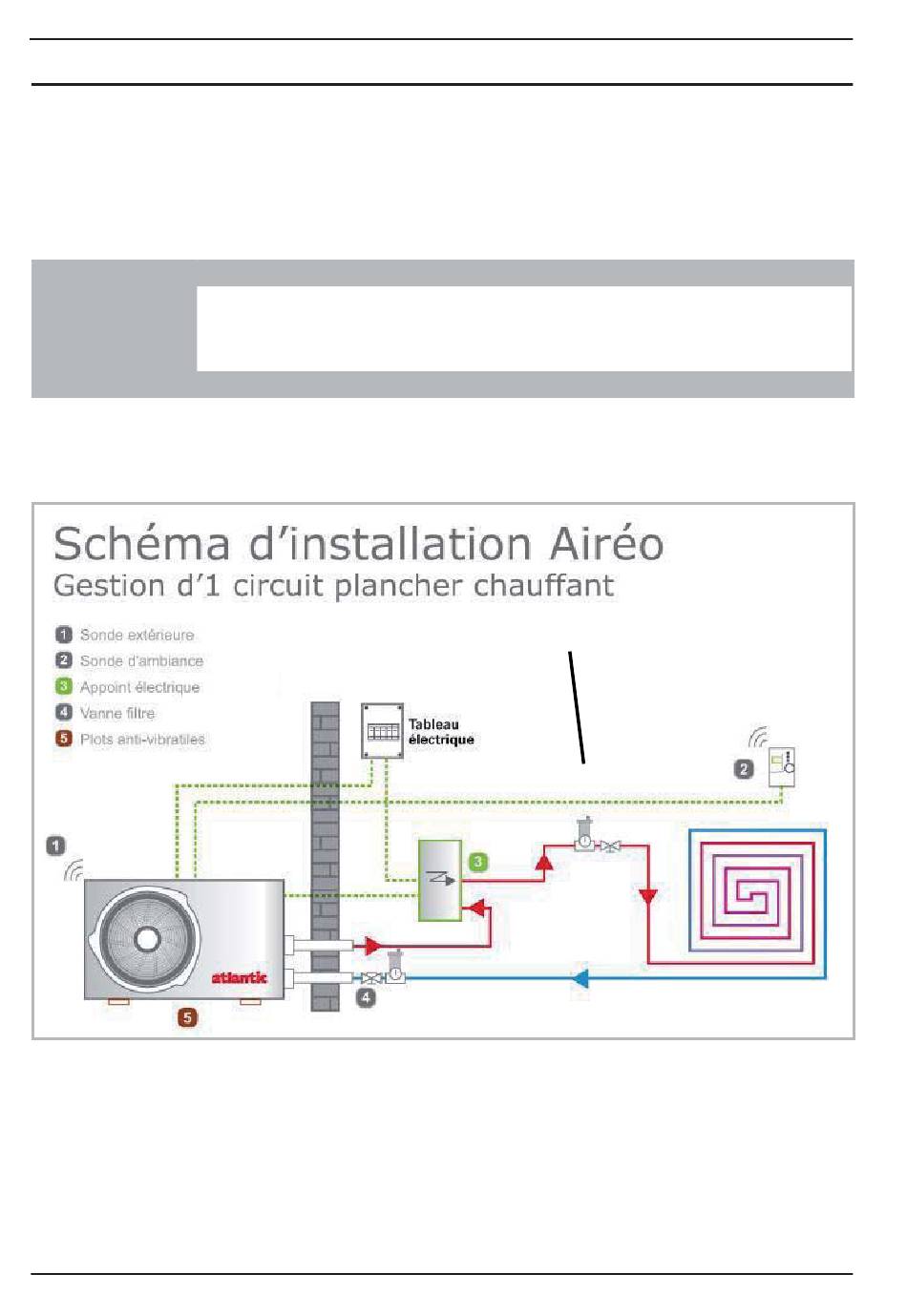

Figure 3 - Schéma hydraulique d'installation avec une Airéo
Notice d'installation et de mise en service «1484 - FR» / «NI 923 812 E»
Appoint 9T R/O
R/O 8 RM2
R/O 10 RT2
R/O 10 RM2
R/O 13 RT2
R/O 13 RM2
1''1/4 (33/42) mâle* 1''1/4 (33/42) mâle*
Purgeur automatique obligatoire au point haut !
Appoint 15T R/O
R/O 10 RT2
R/O 13 RT2
Géolis
Géolis
