KIT RAF Géolis 2
Si « KIT RAF Géolis 2 sur Carte EXT Géolis 1.0 » est
sélectionné au menu 9.1.10 alors la connexion du mo-
dule KIT RAF Géolis 2 avec la pompe à chaleur Géolis
Bi-compresseurs s'effectue selon le schéma suivant :
La commande du rafraîchissement actif (VXV-ACX) se
connecte sur la borne X6A:23. Un signal de 230V est
envoyé sur cette borne lors d'une demande de rafraî-
chissement actif.
6.2
Raccordement sur KIT RAF Géolis 2
Vers Géolis Bi-compresseurs
12

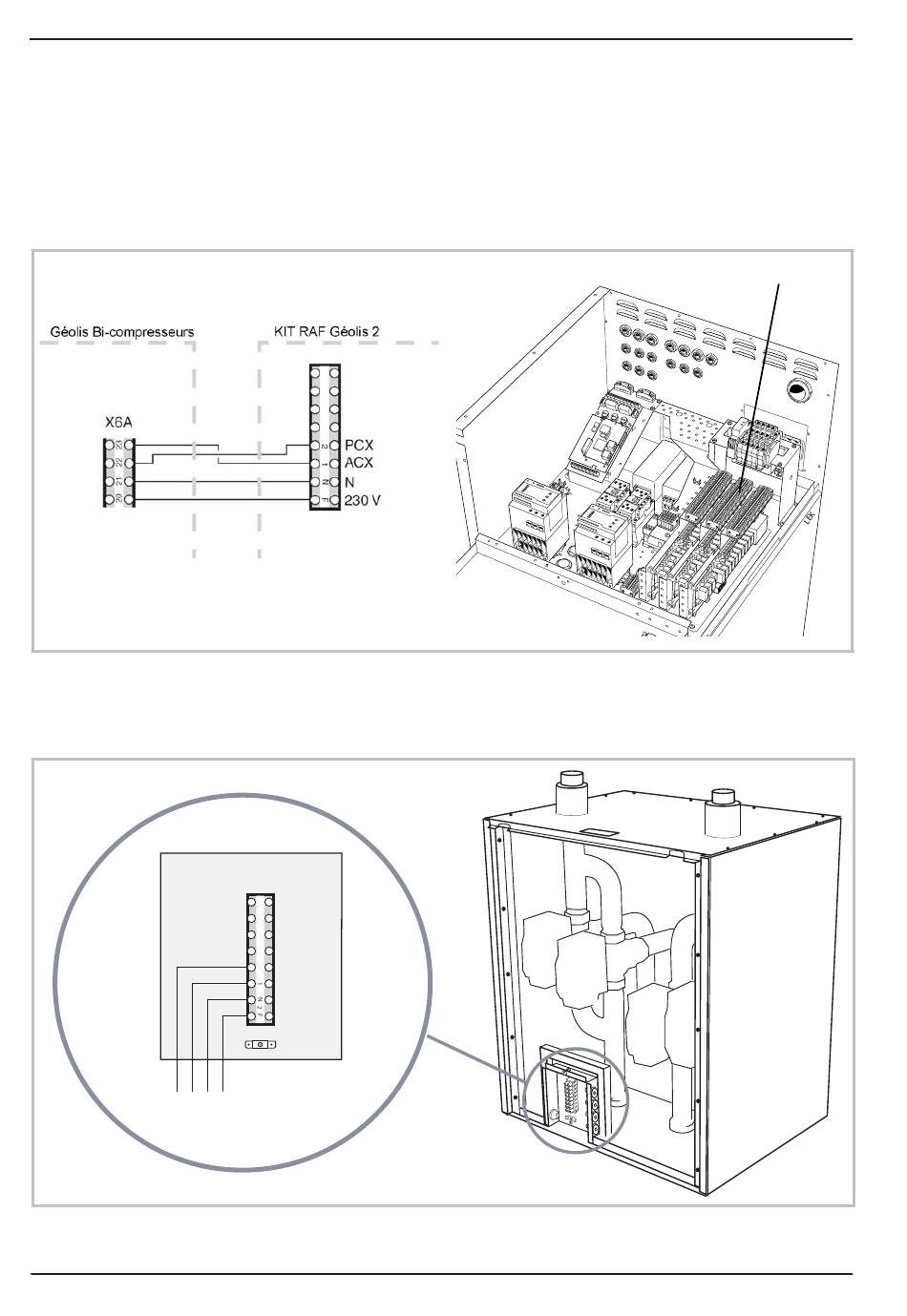

Figure 7 -
Raccordement sur carte de base
PCX
ACX
230 V
PE
Figure 8 -
Position du bornier sur KIT RAF Géolis 2
La commande du rafraîchissement naturel (VXV-PCX)
se connecte sur la borne X6A:22. Un signal de 230V
est envoyé sur cette borne lors d'une demande de ra-
fraîchissement naturel.
La tension d'alimentation du KIT RAF Géolis 2 est pri-
se sur la borne X6A:20 (230V) et X6A:21 (N).
X6a
NI 923 864 #
