Précautions
Les règles d'installation sont définies par la norme NF C 48-150 et NF C 15-100
Veiller à séparer les circuits T.B.T.S. des câbles secteurs
Respecter une distance minimum de 30cm entre le circuit électrique « courant fort » et le circuit T.B.T.S. du
BAAS en cas de présence de source électrique perturbatrice (milieu industriel, variateur de vitesse, poste de
soudure, machine électrique utilisant une source électrique à conversion par découpage,...).
L'utilisation de piles 9V est interdite afin d'éviter tout risque d'explosion.
Utiliser uniquement les batteries rechargeables spécifiées (voir Alimentation).
Installation
Remarques :
Faire passer les câbles par le haut du boitier et les insérer dans
l'encoche située au bas du boitier.
Placer le boitier à une hauteur minimum de 2,25 mètres ou
directement sous le plafond.
1.
retirer le capot avant du boitier
–
exercer une pression sur l'encoche qui se situe sous
le boitier
–
tirer le capot vers soi
2.
retirer la vis du capot à l'aide d'un tournevis
3.

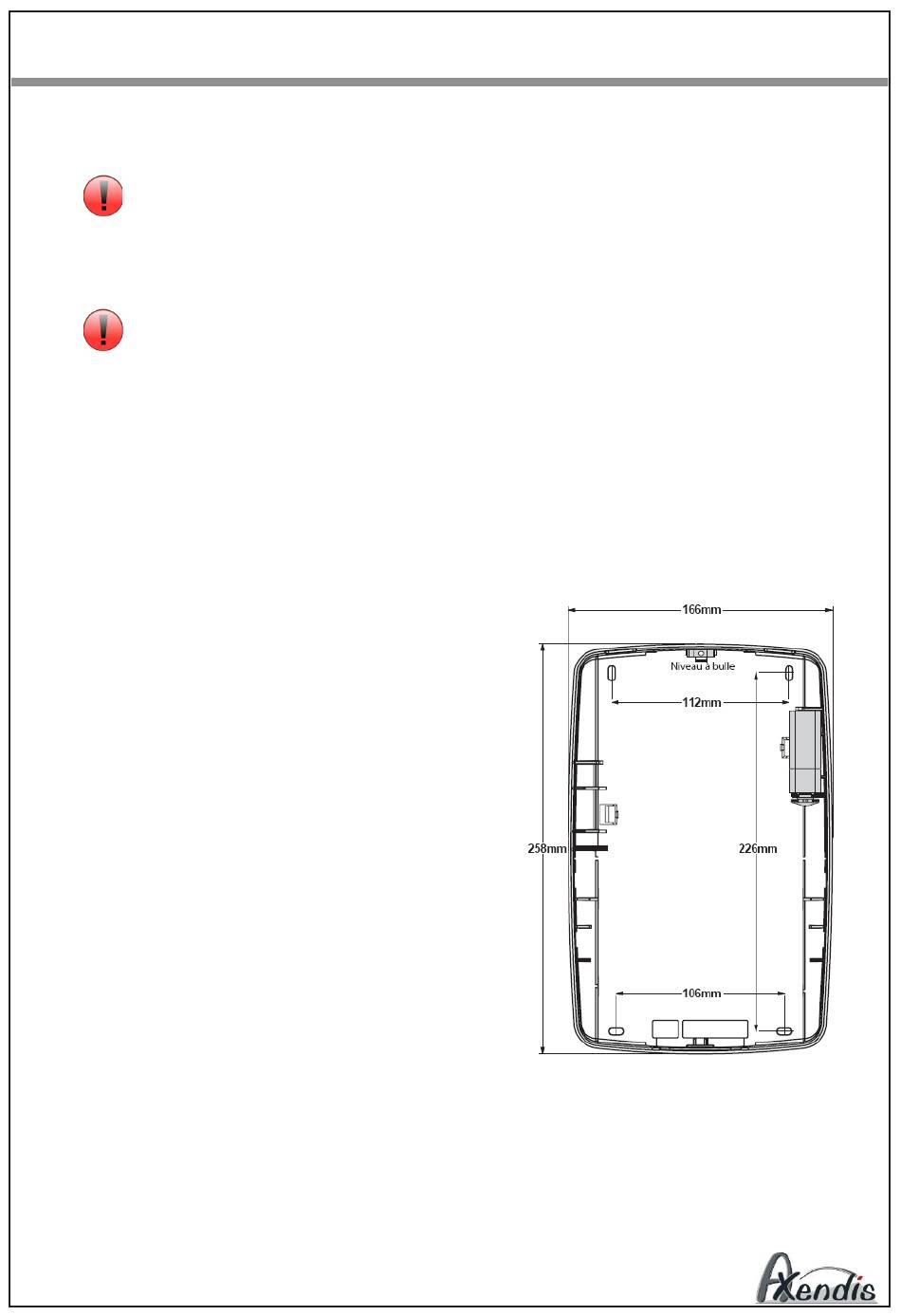

tracer au mur les emplacements des trous de fixation
(voir ci-dessus les dimensions idéales)
4.
percer les trous de fixation, puis placer les 2 vis du
haut
5.
accrocher le coffret au mur, placer les 2 vis du bas
6.
ajuster la position avant de serrer les vis
7.
effectuer les raccordements (voir Raccordement)
8.
remonter le capot avant du boitier en veillant à la
connexion du haut-parleur
9.
procéder aux essais de mise service (voir mode test)
Accès à la batterie :
Ouvrir le capot avant, l'emplacement de la batterie se situe à
l'intérieur sur la droite (voir Emplacement Pile sur le schéma
ci-dessus.
B.A.A.S. Sa-Me
Page 3/7
Révision A3
