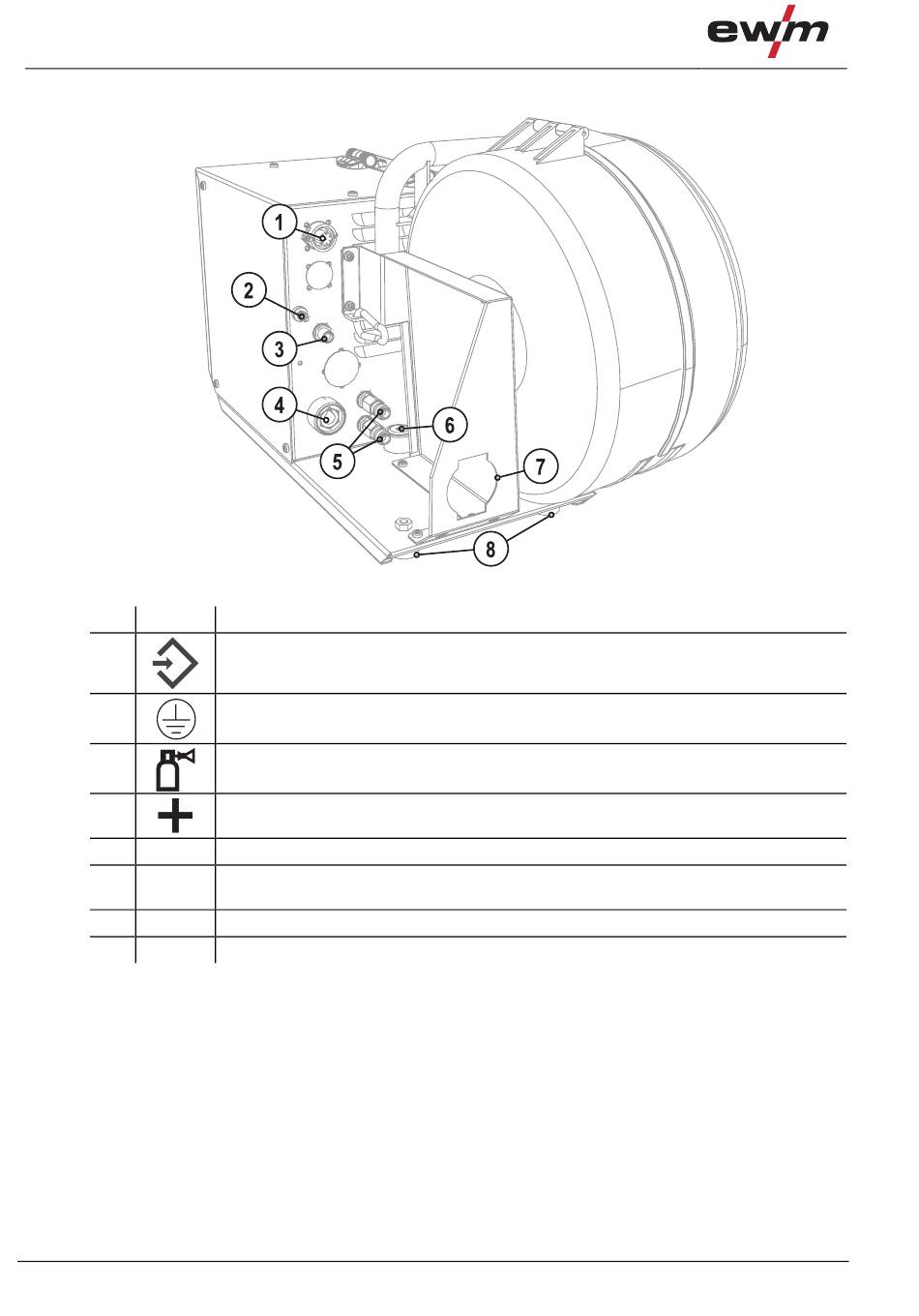

Description du matériel – Aperçu rapide
Saturn drive 41L
4.1.2
Face arrière
Pos. Symbole Description
1
2
3
4
5
6
7
8
16
0
Prise de raccordement 7 broches
Circuit de commande dévidoir
Raccordement à la terre (PE)
Raccordement du câble de mise à la terre vert-jaune à partir du faisceau intermédiaire
Raccord (G¼")
Gaz protecteur
Prise de raccordement, courant de soudage « + »
Raccordement courant de soudage dévidoir
Aucun élément de commande ou de raccordement n'est utilisé dans ce système !
Point d'insertion
Pour l'insertion du mandrin de l'ensemble dévidoir
Décharge de traction du faisceau de liaison
Pieds du poste
