SECCIÓN 6—INSTRUCCIONES DE UTILIZACIÓN
3. Inserte un destornillador de cabeza plana en la ranura de
la placa situada en el borde superior de la puerta de acceso
al filtro y suavemente cierre la puerta de acceso al filtro
(FIGURA 6.2).
4. Extraiga y retire el adaptador de la botella del
humidificador (FIGURA 6.2).
5. Sustituya la puerta de acceso al filtro e instale la toma de aire
en la puerta de acceso al filtro insertando las seis lengüetas
de la toma de aire en las seis ranuras de los laterales de la
puerta de acceso al filtro.

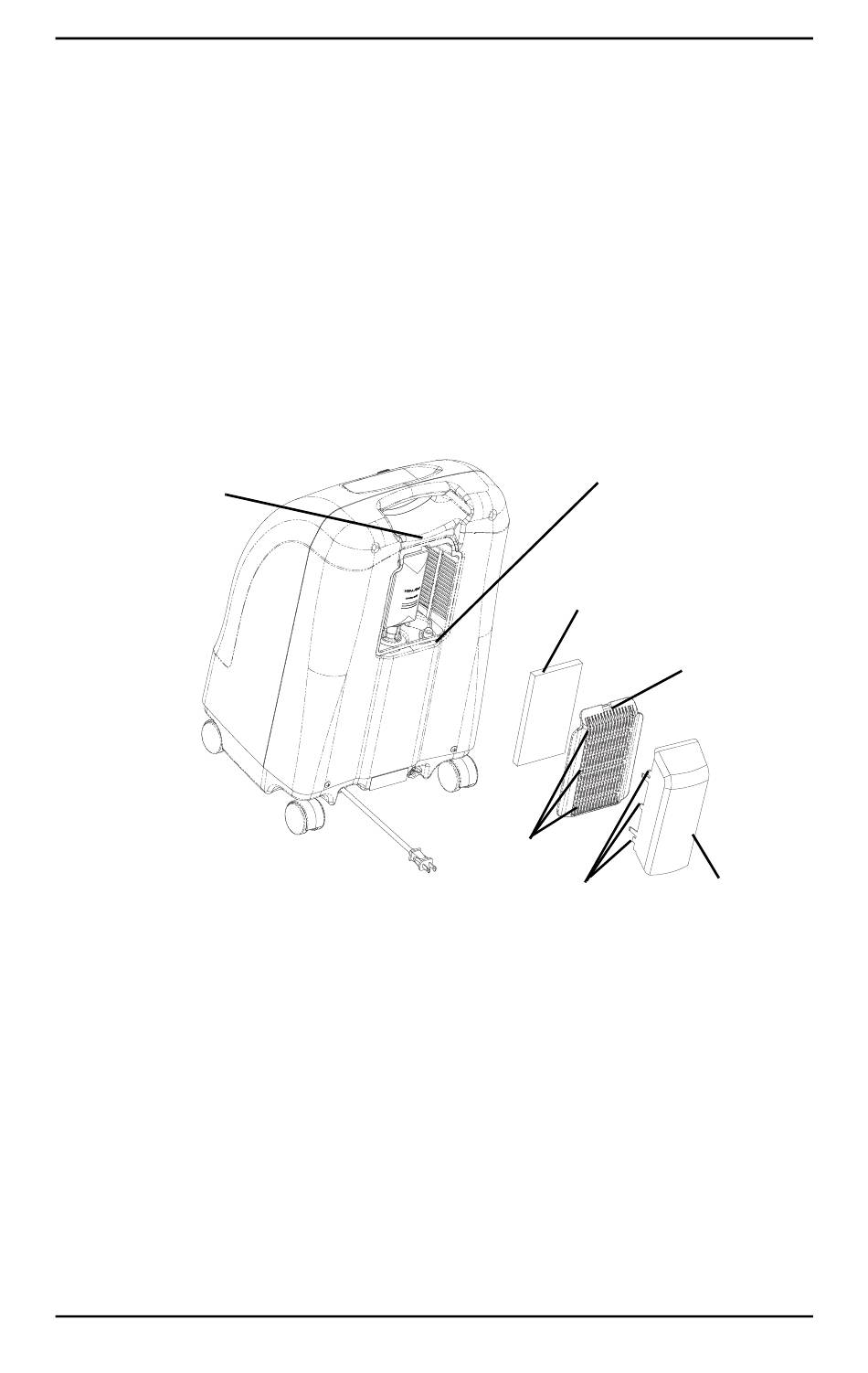

Inserte aquí el
destornillador
de cabeza plana
FIGURA 6.2
6. Fije el adaptador de la botella del humidificador a la
misma girando la tuerca de la botella del humidificador en
el sentido contrario a las agujas del reloj hasta que se cierre
de forma segura. Véase Detalle ʺAʺ en FIGURA 6.3.
7. Fije el adaptador / botella del humidificador al conector de
la salida de oxígeno del concentrador. Véase Detalle ʺBʺ en
FIGURA 6.3.
Serie Perfecto
™
2
Ranuras
Adaptador de la botella del humidificador
114
Adaptador de la
botella del
humidificador
Compartimento
del filtro
Puerta de
acceso al filtro
Entrada de aire
Lengüetas
