Lecteur Proximité Wiegand 125 Khz

4] MONTAGE

Après avoir vérifié que le kit de montage est complet, vous allez pouvoir procéder à l'installation finale
de votre lecteur. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les recommandations
de montage du lecteur.
1
1

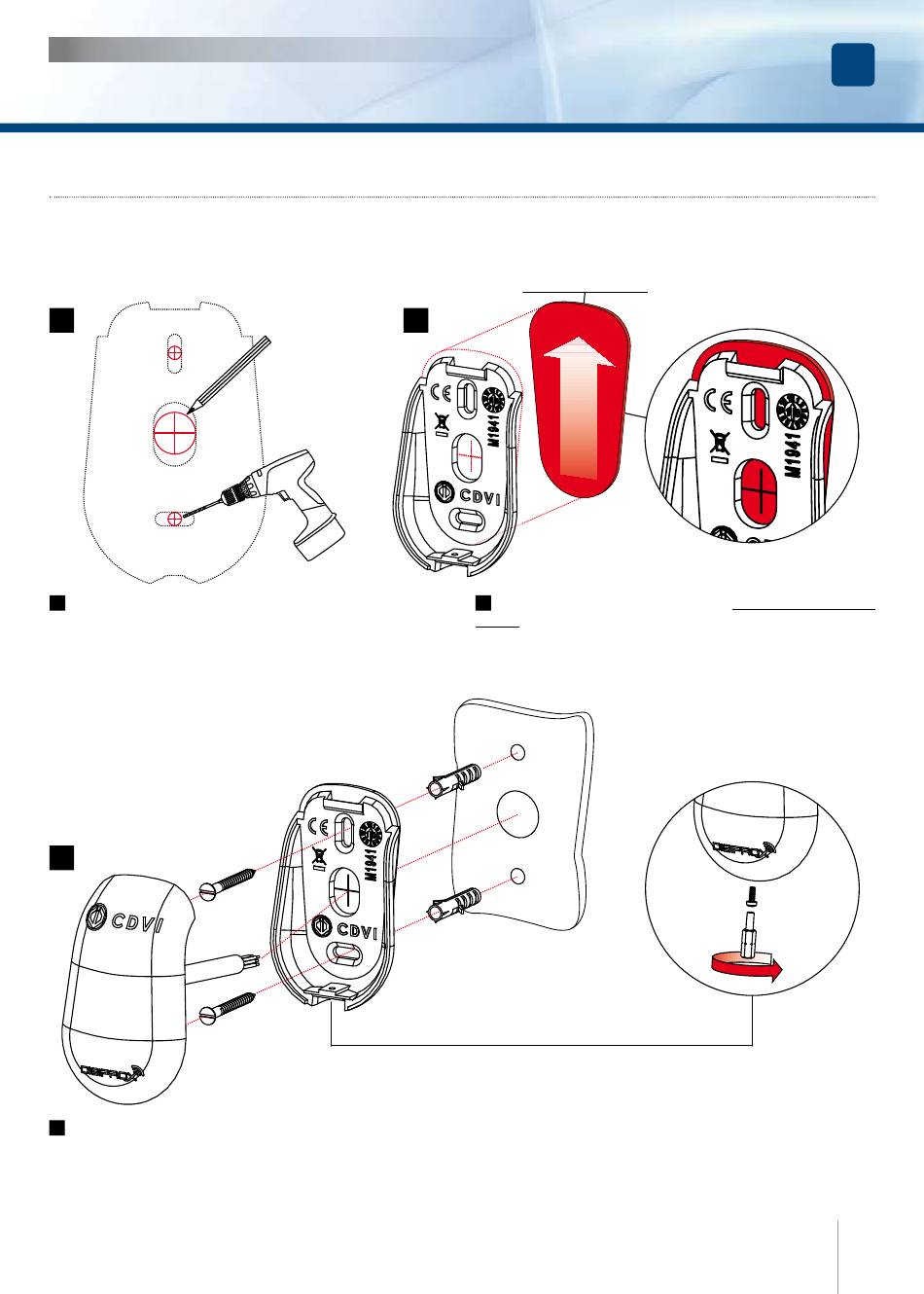

A l'aide du fond du lecteur, prenez les marques pour
fixer le produit. Percez le support de montage au niveau
des marques (diamètres préconisés : Ø5 mm et Ø15 mm).
Grâce au schéma de câblage, prévoyez la sortie des câbles
cachés dans la surface ou à l'extérieur (moulure).
3
3 Placez les chevilles dans les trous, passez le câble et raccordez-le (voir schéma de câblage page 4), puis fixez le
lecteur avec la vis TORX
®
de verrouillage (Voir page 2 "Rappels et recommandations").
2
grâce à l'outil TORX (fig. c). N'oubliez pas de placer la varistance au niveau du système
®
Joint d'étanchéité
fig. a
2
Placez le joint au dos du lecteur en commençant par
le bas. (fig. a). Le joint doit dépasser d'environ 2 mm
au niveau du sommet de la partie arrière du lecteur
(fig. b).
FR
fig. b
fig. c
