- Page 1 FRANÇAIS Centrale 2 portes IP avec serveur web intégré Le choix de l’installateur cdvibenelux.com...
-
Page 2: Table Des Matières
Installation de la carte électronique de la centrale A22 ....... . -
Page 3: Présentation Du Produit

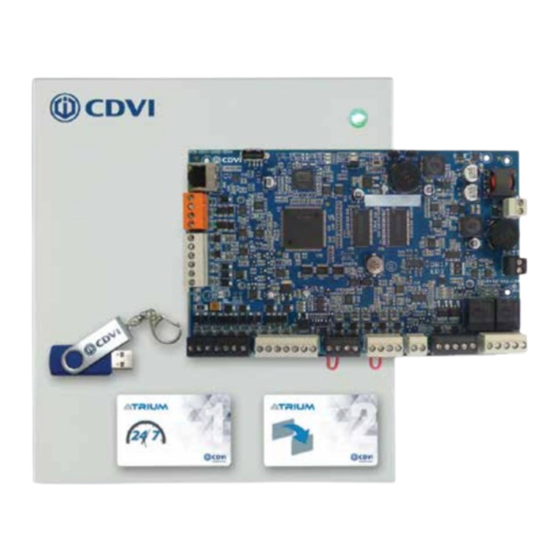

L’A22 est un contrôleur 2 portes principal basé sur la technologie ATRIUM. L’utilisation des modules d’extension de porte A22 permet d’ajouter 8 portes supplémentaires au contrôleur principal A22, ce qui donne au système une capacité totale de 10 portes. Le contrôleur principal A22 comprend un bloc d’alimentation universel pré- assemblé... -
Page 4: Notes Et Recommandations
L’EMPLACEMENT DU SYSTÈME ET LES MÉTHODES DE CÂBLAGE DOIVENT ÊTRE EN CONFORMITÉ LES NORMES LOCALES EN VIGUEUR (EX : LE NEC - CODE NATIONAL D’ÉLECTRICITÉ AMÉRICAIN - ANSI/NFPA 70). SUPPORT TEChNIqUE GRATUIT Pour le support technique en Benelux, vous pouvez joindre CDVI Benelux au numéro +32 (0)56 73 93 00 cdvibenelux.com... -
Page 5: Câblage Recommandé
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes CâBLAGE RECOMMANDé Longueur équipement Type de câble Taille maximale 4 à 8 conducteurs, conducteur toronné, gainé Lecteur de cartes et 22 AWG (0,64 mm) à (aluminium), blindé. Exemples : Alpha 5196, 150 m clavier Wiegand 18 AWG (1,02 mm) 5198, 5386, 5388, Belden 9553 Entrée de zone... -
Page 6: Alimentation
12 V DC 7 Ah rechargeable acide/plomb ou batterie de secours à électrolyte gelifié Capacité de la batterie (UL/ULC : YUASA #NP7-12 recommendée, Europe : CDVI B7AH recommendée). Respecter la polarité adéquate. 250 mA (par défaut), 320 mA, 500 mA ou 1 A. Reportez-vous au manuel relatif Courant de charge à... -
Page 7: Éléments Fournis
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes 3] ÉLÉMENTS FOURNIS Ce chapître explique comment installer le contrôleur A22 ATRIUM . Le A22 contient : • Un module A22 dans son boîtier avec étiquette du schéma de câblage • Cordon d’alimentation AC • Ensemble pour boîtier métallique (voir ci-dessous) • Ensemble d’installation (voir ci-dessous) 3 fils pour le Détecteur détecteur anti- Contact de... -
Page 8: Emplacement Et Montage
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes EMpLACEMENT ET MONTAgE Le boîtier est conçu pour être installé à l’intérieur, dans un endroit sûr et sécuritaire. Les chambres électriques, les locaux d’équipement de communication, les placards ou le plafond font partie des emplacements recommandés. Pour gagner du temps, économiser les câbles et simplifier les essais, installez les boîtiers à une distance égale entre les portes sous contrôle. Il est conseillé de maintenir des niveaux de température et d’humidité normaux. Veuillez prendre note que les boîtiers munis d’un détecteur anti-arrachement portant cette mention sur le devant ainsi qu’à l’arrière du boîtier peuvent être utilisés. Dimensions du boîtier : H : 29 cm, L : 28 cm, P : 8 cm Le boîtier peut contenir : Une batterie 12 V DC @ 4,5 AH ou 7 AH, batterie à électrolyte gelifié et les câbles de raccordement - H : 15 cm, L : 6 cm, P : 9 cm Modèle Voltage Capacité Longueur Largeur Hauteur de batterie YUASA #NP7-12 12 Volts 7 Ah 151 mm 65 mm 97,5 mm YUASA #NP4-12 12 Volts 4,5 Ah... -
Page 9: Instructions De Montage
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes 4] INSTRUCTIONS DE MONTAgE Le boîtier doit être prêt avant de l’installer à son emplacement. INSTALLATION DES DÉTECTEURS ANTI-ARRACHEMENT L’installation de détecteurs anti-arrachement permet au contrôleur 2 portes de détecter si le couvercle du boîtier est ouvert et/ou si le boîtier est retiré du mur. Si nécessaire, installez le(s) détecteur(s) anti-arrachement comme suit : Trous du boîtier métallique dans lesquels les détecteurs anti- arrachement doivent être installés cdvibenelux.com... - Page 10 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Installez le détecteur anti-arrachement mural en utilisant les écrous et boulons fournis comme sur la figure suivante. Installez le détecteur anti- arrachement de la porte en alignant ses trous de l’entretoise en plastique au dos au coin inférieur gauche Vue latérale du boîtier du boîtier comme indiqué sur la figure suivante. Entretoise Porte du boîtier Écrou Entretoise Entretoise cdvibenelux.com...
- Page 11 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Installez le détecteur anti-arrachement de la porte en alignant ses trous sur les broches de l’équerre préinstallée en plastique. Appuyez fermement pour sécuriser la fixation du détecteur anti-arrachement. Référez-vous à la page 16 pour le schéma de câblage. Fixer le détecteur anti-arrachement à l'équerre puis monter l’équerre sur la bride de fixation Équerre Détecteur anti-arrachement de la porte. Bride de fixation du détecteur anti-arrachement de la porte cdvibenelux.com...
-
Page 12: Installation Du Verrou Du Boîtier
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes INSTALLATION DU VERROU DU bOîTIER L’installation d’un verrou du boîtier permet de sécuriser le boîtier et d’éviter tout accès non autorisé. Si nécessaire, installez le verrou du boîtier comme illustré à la figure suivante. Retirez le trou défonçable de la porte du boîtier. Insérez le verrou dans le trou. Faites glisser la partie métallique en forme de “U” dans la rainure de verouillage. Alternativement à la pose du verrou ou en complément, vous pouvez sécuriser le boîtier en fixant le couvercle sur sa base à l’aide de vis. Toutefois, cela ne doit être effectué qu’une fois l’installation du module 10 entrées/10 sorties terminée. Utilisez les 4 vis fournies pour sécuriser le couvercle du boîtier sur sa base en procédant comme indiqué sur la figure suivante. cdvibenelux.com... -
Page 13: Fixation Du Boîtier À Son Emplacement
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes FIxATION DU bOîTIER à SON EMpLACEMENT Installez le boîtier à son emplacement à l’aide des 4 vis (non fournies) comme indiqué sur la figure suivante. Si le détecteur anti-arrachement est utilisé, assurez-vous que son bras puisse être déplacé librement et qu’il soit comlètement enfoncé lorsque le boîtier est installé sur le mur. cdvibenelux.com... -
Page 14: Installation De La Carte Électronique De La Centrale A22
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes INSTALLATION DE LA CARTE ÉLECTRONIqUE DE LA CENTRALE A22 Installez les 5 éléments de fixation (supports de carte électronique) fournis dans les trous du boîtier identifiés en rouge sur la figure suivante. Installez la carte électronique en alignant les éléments de fixation aux trous de la carte électronique correspondants, puis appuyez fermement afin de sécuriser la carte en place. cdvibenelux.com... -
Page 15: Schéma De Câblage
DES DIFFÉRENTS MODULES (CONTRÔLEUR OU ExTENSION) Grâce à sa flexibilité, le module A22 peut être configuré comme contrôleur 2 portes ou comme module d’extension 2 portes. Réglez simplement le “Type” de cavalier à la position exigée (reportez-vous au schéma ci-dessous). -
Page 16: Raccordement Des Détecteurs Anti-Arrachement Du Boîtier
RACCORDEMENT DES DÉTECTEURS ANTI-ARRACHEMENT DU BOîTIER Le raccordement des détecteurs anti-arrachement permet au contrôleur A22 de détecter si le couvercle du Over for English boîtier est ouvert et/ou si le boîtier est retiré du mur. Pour installer les détecteurs anti-arrachement, reportez- vous à... -
Page 17: Raccordement Des Lecteurs Et Claviers
ATRIUM ou consultez notre site web à www.cdvibenelux.com. Veuilez noter que le conrôleur A22 fournit une sortie 12 V CC. Le raccordement d’un dispositif (clavier ou lecteur) nécessitant un autre voltage peut endommager votre lecteur ou clavier et annulerait par le fait même la garantie du contrôleur A22. -
Page 18: Raccordement Des Entrées
Centrale 2 portes RACCORDEMENT DES ENTRÉES Le contrôleur A22 peut contrôler l’état de jusqu’à 6 dispositifs (12 en utilisant le doublage de zone) tels que les contacts magnétiques, les détecteurs de mouvement, les capteurs de température et d’autres dispositifs. Voici quelques exemples des types d’entrées pouvant être contrôlés :... -
Page 19: Exemples De Méthodes De Raccordement Des Entrées
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Exemples de méthodes de raccordement des entrées Simple sans RFL et sans supervision de l’anti- ENTRÉES arrachement (1 seul dispositif de détection sur l’entrée) 12V Z1 GND Z2 Z3 GND Z4 Z5 Avec cette méthode, un seul dispositif peut être raccordé à l’entrée. -
Page 20: Simple Avec Supervision De Court-Circuit Et De Câble Sectionné (1 Seul Dispositif De Détection Sur L'entrée)
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Simple avec supervision de court-circuit et de câble sectionné (1 seul dispositif de détection sur l’entrée) Avec cette méthode, un seul dispositif peut être raccordé à l’entrée. L’entrée doit être raccordée en utilisant un seul contact (NO ou NF : programmable via INPUT dans le logiciel) comme décrit dans la figure suivante. -
Page 21: Dispositifs De Verrouillage De Porte
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes DISpOSITIFS DE vERROUILLAGE DE pORTE Chaque contrôleur possède deux sorties de verrouillage. Lorsque la sortie verrouillage est configurée (voir “Paramétrage des cavaliers” en page 17) pour fournir du courant 12 V DC, elle est protégée par un algorithme de protection sans fusible et se ferme si le courant dépasse 750 mA à... -
Page 22: Schéma De Câblage Du Dispositif De Verrouillage
Il MANUEL D’INSTALLATION à 12 V DC pendant le temps de s'agit de paramètres typiques pour un déverrouillage. verrou de porte magnétique. ATRIUM A22 Centrale 2 portes Over for English ETHERNET ENTRÉE 24V CC RÉGLAGE RÉGLAGE... -
Page 23: Raccordement De L'alimentation
Centrale 2 portes RACCORDEMENT DE L’ALIMENTATION Ne pas mettre le contrôleur A22 sous tension tant que tous les raccordements n’auront pas été effectués. Le module fonctionne à partir de n’importe quelle source 120/240 V AC utilisant le bloc d’alimentation AC/DC fourni. - Page 24 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Pour le branchement au secteur, les conducteurs doivent avoir un calibrage minimum de 14 AWG pour les conducteurs en cuivre et de 12 AWG pour les conducteurs en aluminium ou en aluminium plaqué de cuivre.
-
Page 25: Batterie De Secours
Centrale 2 portes BATTERIE DE SECOURS Le contrôleur A22 ne peut pas être mis en marche avec l’alimentation de la batterie seulement. La durée d’une batterie de secours varie selon les systèmes. Avec des équipements et des réglages standards, la durée d’une batterie de secours varie entre 2 et 20 heures. -
Page 26: Raccordement Des Indicateurs Led
Le contrôleur A22 ATRIUM comporte plusieurs LED d’état qui sont très utiles pour effectuer des diagnostics d’utilisation ou d’installation du système ATRIUM. Reportez-vous à la figure suivante pour connaître l’emplacement de ces LED sur le contrôleur A22 ATRIUM. Toutes les LED sont présentées dans les pages suivantes. Over for English ETHERNET ENTRÉE 24V CC... -
Page 27: Raccordement Ethernet
PC local ou de s’interconnecter sur un réseau LAN/WAN existant. Connectez le port Ethernet 10/100 Mbps du contrôleur A22 ATRIUM au réseau LAN ou WAN en utilisant un câble UTP (maximum 100 m - 300 pieds). Over for English ETHERNET ENTRÉE 24V CC... -
Page 28: Raccordement Des Modules D'extension Au Contrôleur
RACCORDEMENT DES MODULES D’ExTENSION AU CONTRÔLEUR Le contrôleur A22 possède une borne RS485 LOCAL BUS qui permet de connecter le module d’extension ATRIUM. La communication du BUS LOCAL RS485 s’étend sur une longueur de câble de 1 220 m (4000 pieds) maximum. -
Page 29: Programmation
MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes 6] pROGRAMMATION Avec l’apprentissage de cartes autonomes, vous pouvez ajouter ou supprimer des cartes d’utilisateur sans qu’il soit nécessaire de passer par un ordinateur. pROCÉDURE D’AppRENTISSAGE DE CARTES (AJOUTER OU SUPPRIMER DES CARTES SANS L’AIDE D’UN ORDINATEUR). -
Page 30: Garantie - Termes Et Conditions
• Pour permettre à CDVI de se prononcer sur l’éventuelle admission du produit au bénéfice de la garantie le client doit, après délivrance par CDVI d’un numéro d’autorisation de retour (RMA), retourner à ses frais exclusifs, le produit et l’intégralité de ses accessoires, dans l’emballage d’origine, avec copie de la facture y afférente, dans les locaux de CDVI ou dans un site de reparation agréée par cette dernière. - Page 31 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes NOTES: cdvibenelux.com...
-
