FRANÇAIS
FR

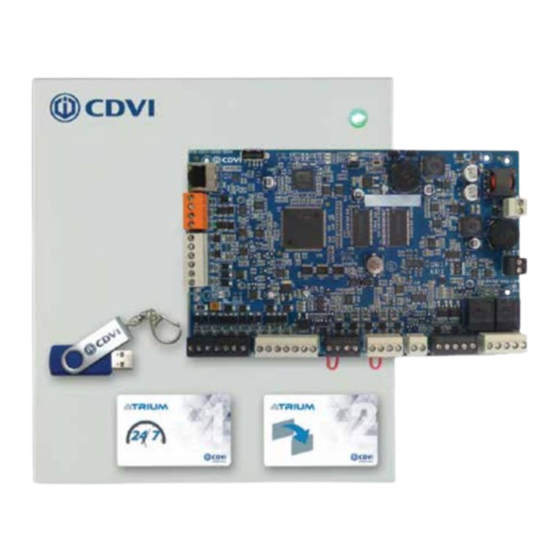

A22
Centrale 2 portes
Le choix de l'installateur
cdvigroup.com

Publicité

Table des Matières
loading

Manuels Connexes pour CDVI A22

Sommaire des Matières pour CDVI A22

  • Page 1 FRANÇAIS Centrale 2 portes Le choix de l’installateur cdvigroup.com...

  • Page 2: Table Des Matières

    7] GARANTIE - TERMES ET CONDITIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Copyright © 2016 CDVI. Tous droits réservés. Le contrôle d’accès ATRIUM est protégé par les lois sur la propriété...

  • Page 3: Présentation Du Produit

    Centrale 2 portes 1] PRÉSENTATION DU PRODUIT L’A22 est un contrôleur 2 portes principal basé sur la technologie ATRIUM. L’utilisation des modules d’extension de porte A22 permet d’ajouter 8 portes supplémentaires au contrôleur principal A22, ce qui donne au système une capacité...

  • Page 4: Notes Et Recommandations

    MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes 2] NOTES ET RECOMMANDATIONS CÂBLAGE RECOMMANDÉ Longueur Équipement Type de câble Taille maximale 4 à 8 conducteurs, conducteur toronné, gainé Lecteur de cartes et 22 AWG (0,64 mm) à (aluminium), blindé. Exemples : Alpha 5196,...

  • Page 5: Alimentation

    12 V DC 7 Ah rechargeable acide/plomb ou batterie de secours à électrolyte gelifié Capacité de la batterie (UL/ULC : YUASA #NP7-12 recommendée, Europe : CDVI B7AH recommandée). Respecter la polarité adéquate 250 mA (par défaut), 320 mA, 500 mA ou 1 A. Reportez-vous au manuel relatif Courant de charge à...

  • Page 6: Éléments Fournis

    3] ÉLÉMENTS FOURNIS Ce chapitre explique comment installer le contrôleur ATRIUM A22 . Le produit A22 contient : • Un module A22 dans son boîtier avec étiquette du schéma de câblage • Cordon d’alimentation AC • Ensemble pour boîtier métallique (voir ci-dessous) •...

  • Page 7: Trou Auto-Cassant Pour Passage De Câbles

    MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Trou auto-cassant pour passage de câbles : 146 x 34 mm sous la carte électronique Dégagement minimum pour le boîtier : 25 cm d’espace libre de tous les côtés 38 cm d’espace libre sur le devant du boîtier Dégagement minimum des interférences électriques :...

  • Page 8: Schéma De Câblage

    PARAMÈTRES DES DIFFÉRENTS MODULES (CONTRÔLEUR OU EXTENSION) Grâce à sa flexibilité, le module A22 peut être configuré comme contrôleur 2 portes ou comme module d’extension 2 portes. Réglez simplement le “Type” de cavalier à la position exigée (reportez-vous au schéma ci-dessous).

  • Page 9: Raccordement Des Détecteurs Anti-Arrachement Du Boîtier

    Centrale 2 portes RACCORDEMENT DES DÉTECTEURS ANTI-ARRACHEMENT DU BOÎTIER Le raccordement des détecteurs anti-arrachement permet au contrôleur A22 de détecter si le couvercle du boîtier est ouvert et/ou si le boîtier est retiré du mur. Pour utiliser les deux détecteurs anti-arrachements : Raccordez une extrémité...

  • Page 10: Raccordement Des Lecteurs Et Claviers

    Pour obtenir une liste à jour des claviers et lecteurs compatibles, reportez-vous au Manuel du logiciel ATRIUM ou consultez notre site Web www.cdvigroup.com. Veuilez noter que le contrôleur A22 fournit une sortie 12 V DC. Le raccordement d’un dispositif (clavier ou lecteur) nécessitant un autre voltage peut endommager votre lecteur ou clavier et annulerait par le fait même la garantie du contrôleur A22.

  • Page 11: Raccordement Des Entrées

    Centrale 2 portes RACCORDEMENT DES ENTRÉES Le contrôleur A22 peut contrôler l’état de 6 dispositifs (12 en utilisant le doublage de zone) tels que les contacts magnétiques, les détecteurs de mouvement, les capteurs de température et d’autres dispositifs. Voici quelques exemples des types d’entrées pouvant être contrôlés :...

  • Page 12: Exemples De Méthodes De Raccordement Des Entrées

    MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Exemples de méthodes de raccordement des entrées ENTRÉES Simple sans RFL et sans supervision du contact Supervision de court-circuit : NON Entrée 1 Supervision de câble sectionné : NON ENTRÉES Entrée 1 Simple avec supervision de court-circuit Supervision de court-circuit : OUI (détecté...

  • Page 13: Double Avec Supervision De Câble Sectionné (2 Dispositifs De Détection Sur L'entrée)

    MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Double avec supervision de câble ENTRÉES sectionné (2 dispositifs de détection sur l’entrée) Déclenchera l’alarme si l’état de l’entrée est “forcé”. Entrée 1 Entrée 2 Supervision de court-circuit : NON Supervision de câble sectionné : OUI...

  • Page 14: Dispositifs De Verrouillage De Porte

    MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes DISPOSITIFS DE VERROUILLAGE DE PORTE Chaque contrôleur possède deux sorties de verrouillage. Lorsque la sortie verrouillage est configurée pour fournir du courant 12 V DC, elle est protégée par un algorithme de protection sans fusible et se ferme si le courant dépasse 750 mA à...

  • Page 15: Utilisation De L'alimentation Externe

    MANUEL D’INSTALLATION 12 V DC pendant le temps de s'agit de paramètres typiques pour un déverrouillage. verrou de porte magnétique. ATRIUM A22 Centrale 2 portes Schéma de câblage du dispositif de verrouillage Utilisation de l’alimentation intégrée DOOR 2 Gâche de porte Verrou de porte magnétique...

  • Page 16: Raccordement De L'alimentation

    Centrale 2 portes RACCORDEMENT DE L’ALIMENTATION Ne pas mettre le contrôleur A22 sous tension tant que tous les raccordements n’auront pas été effectués. Le module fonctionne à partir de n’importe quelle source 120/240 V AC utilisant le bloc d’alimentation AC/DC fourni.
  • Page 17 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes Pour le branchement au secteur, les conducteurs doivent avoir un calibrage minimum de 14 AWG pour les conducteurs en cuivre et de 12 AWG pour les conducteurs en aluminium ou en aluminium plaqué de cuivre.

  • Page 18: États Des Indicateurs Led

    Centrale 2 portes ÉTATS DES INDICATEURS LED Le contrôleur A22 ATRIUM comporte plusieurs LED d’état qui sont très utiles pour effectuer des diagnostics d’utilisation ou d’installation du système ATRIUM. Reportez-vous à la figure suivante pour connaître l’emplacement de ces LED sur le contrôleur A22 ATRIUM.

  • Page 19: Raccordement Des Modules D'extension Au Contrôleur

    RACCORDEMENT DES MODULES D’EXTENSION AU CONTRÔLEUR Le contrôleur A22 possède une borne RS485 LOCAL BUS qui permet de connecter le module d’extension ATRIUM. La communication du BUS LOCAL RS485 s’étend sur une longueur de câble de 1 220 m maximum. Un contrôleur A22 peut supporter jusqu’à...

  • Page 20: Programmation Autonome

    MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes 6] PROGRAMMATION AUTONOME Avec l’apprentissage de cartes autonomes, vous pouvez ajouter ou supprimer des cartes d’utilisateur sans qu’il soit nécessaire de passer par un ordinateur. PROCÉDURE D’APPRENTISSAGE DES CARTES (AJOUTER OU SUPPRIMER DES CARTES SANS L’AIDE D’UN ORDINATEUR).

  • Page 21: Garantie - Termes Et Conditions

    Groupe CDVI (10 ans ou 200 000 commandes - selon celui qui survient le premier). Les conditions de la “Garantie 10 ans” ne doivent pas modifier les conditions de vente entre CDVI et ses clients. CONDITIONS : •...
  • Page 22 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes 8] NOTES cdvigroup.com...
  • Page 23 MANUEL D’INSTALLATION ATRIUM A22 Centrale 2 portes cdvigroup.com...

  • Page 24: Le Choix De L'installateur

    Référence : G0301FR0413V02 Extranet : EXE-CDVI_IM A22 CMYK A4 FR 02 *G0301FR0413V02* CDVI Group FRANCE (Headquarter/Siège social) Téléphone : +33 (0)1 48 91 01 02 Télécopieur : +33 (0)1 48 91 21 21 CDVI FRANCE + EXPORT CDVI Téléphone : +33 (0)1 48 91 01 02 Télécopieur : +33 (0)1 48 91 21 21...
