INSTALLATIE HANDLEIDING
GALEO
Verlicht codeklavier met gescheiden elektronica
Bedankt voor de aankoop van ons product en het vertrouwen dat u in onze
onderneming stelt.

1] ALGEMENE INFORMATIE

Zamak .
®
Verlichte achtergrondtoetsen.
2 tot 3 relais.
opouwmontage.
Vrije spanningskeuze: aC/dC.
Montage met torx
geschikt voor buitenopstelling.
elektronica afgeschermd met een
beschermende coating.
100 gebruikerscodes.
Beschikbaar in Wiegand versie (galeoW)
en draadloos (galeor).
Signalisatie d.m.v. LEDs en zoemer.

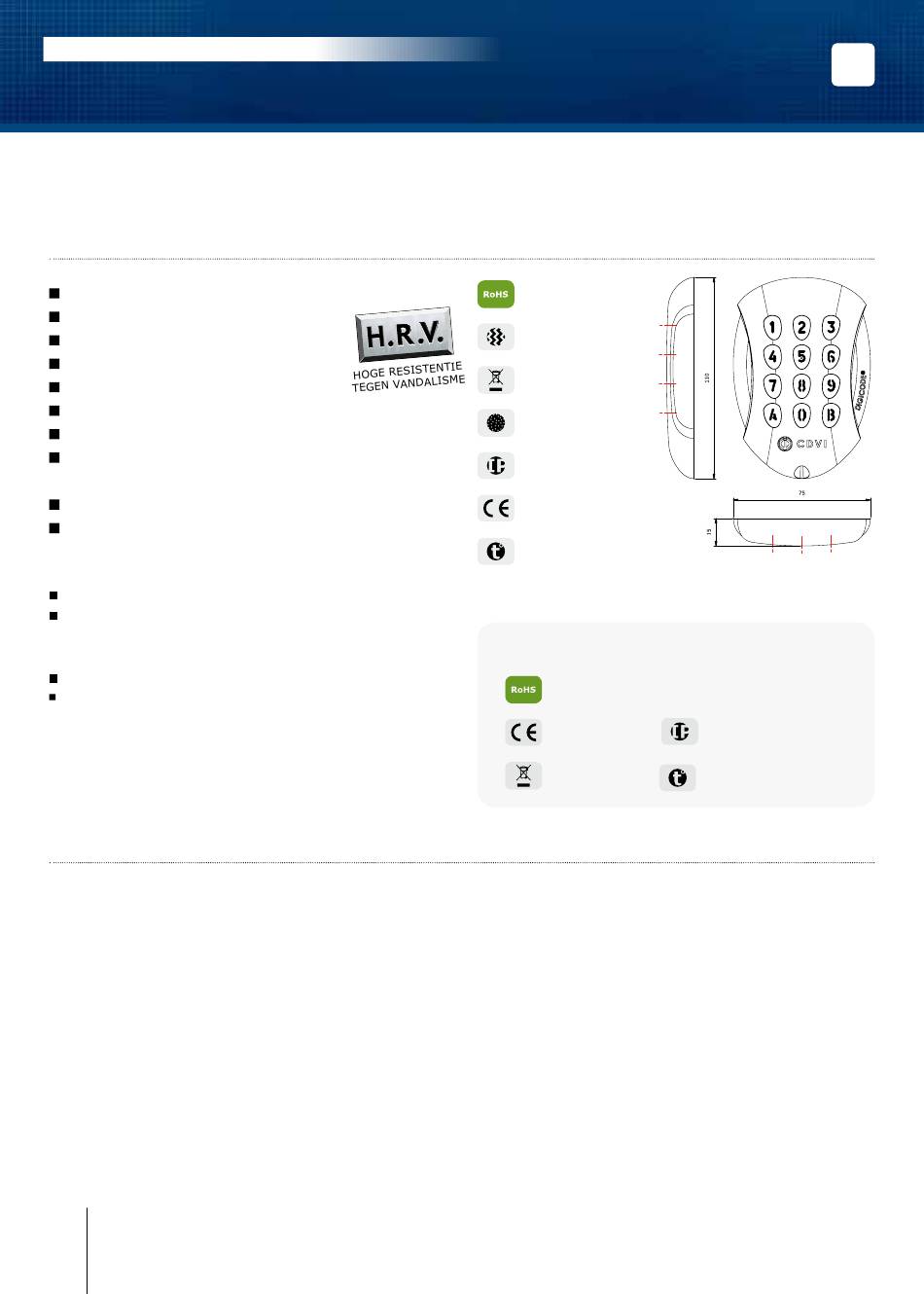

Afmetingen (H x B x D):
GALEO = 110 x 75 x 15mm,
Gescheiden elektronica = 147 x 124 x 55mm.
Voeding: 12V tot 24V ac en 12V tot 48V dc.
Verbruik (indien 3 relaisuitgangen geactiveerd
zijn en codeklavier verlicht is):
- 12V AC: Standby 90mA,
- 24V AC: Standby 46mA,
- 12V DC: Standby 100mA,
- 24V DC: Standby 55mA,
- 48V DC: Standby 30mA.
2] OPMERKINGEN & AANBEVELINGEN
Kabel
De afstand tussen de GALEO en de gescheiden elektro-
nica mag niet groter zijn dan 10 meter.
Zorg ervoor dat de kabel van het codeklavier niet in de
buurt van de spanningskabels komt (bv.: 230 V AC).
Aanbevolen kabel tussen de GALEO en
de gescheiden elektronica.
Om de meegeleverde 3 meter kabel uit te breiden,
selecteert u een kabel met 2 gewikkelde paren (4
draden), SYT1 0.8MM (AWG 20).
Aanbevolen voedingen
- ARD12 (230V ingangsspanning)
- BS60 (230V ingangsspanning)
2
cdvibenelux.com
schroeven.
®
Environmental tests:
vibrations
WEEE
Environmental test:
Salt spray
IP64
CE certificatie
-25°C tot +70°C
gesCheiden elektroniCa
CE Certificatie
WEEE

Montage voorschriften

Bevestig het codeklavier op een vlak oppervlak om
vandalisme te vermijden en de beste montage te
garanderen.

Veiligheidsvoorschriften

Omwille van veiligheidsredenen raden wij u aan om
de standaard mastercode te veranderen.
Wanneer u een nieuwe mastercode of gebruikers-
code kiest, vermijd dan simpele codes
(bv. : 3 4 5 6 7).
Bescherming tegen self-effect
Om de elektronica te beschermen tegen het self-
effect, dient u de varistor parallel te installeren met
het slot. De gescheiden elektronica dient in een
gesloten omgeving geplaatst te worden, beschermd
tegen externe weersomstandigheden.
NL
IP52
-20°C tot +70°C
