MONTAGE
3

3.5 Montage mural

Toujours respecter les consignes suivantes afin d'assurer un montage correct et sûr :
• Prévoir suffisamment d'espace sur les côtés.
• L'appareil ne doit pas être chauffé par de la chaleur de rayonnement (exposition au soleil
par ex.) à une température de surface du boîtier de l'électronique supérieure à la
température ambiante maximum admissible. Si nécessaire, protéger l'appareil (par un
système de protection solaire par ex) afin d'éviter tout endommagement par des
températures excessives.
• Des unités installées en armoire électrique nécessitent un refroidissement approprié, par
ventilateur ou échangeur thermique par exemple.
• Ne pas soumettre l'unité à des vibrations excessives.
• Utiliser du matériel de montage et des outils conformes au code du travail et aux directives
de sécurité en vigueur (le matériel de montage et les outils ne font pas partie des
fournitures).
Le montage, l'assemblage, la mise en service et la maintenance ne doivent être effectués que
par du personnel formé en conséquence. Toujours respecter les directives régionales de
protection de la santé et de la sécurité de travail.
Il faudra utiliser du matériel de fixation pour une capacité de charge minimale de 0,1 kN (par
exemple de type FISCHER UX10).
3.5.1 Boîtier en plastique

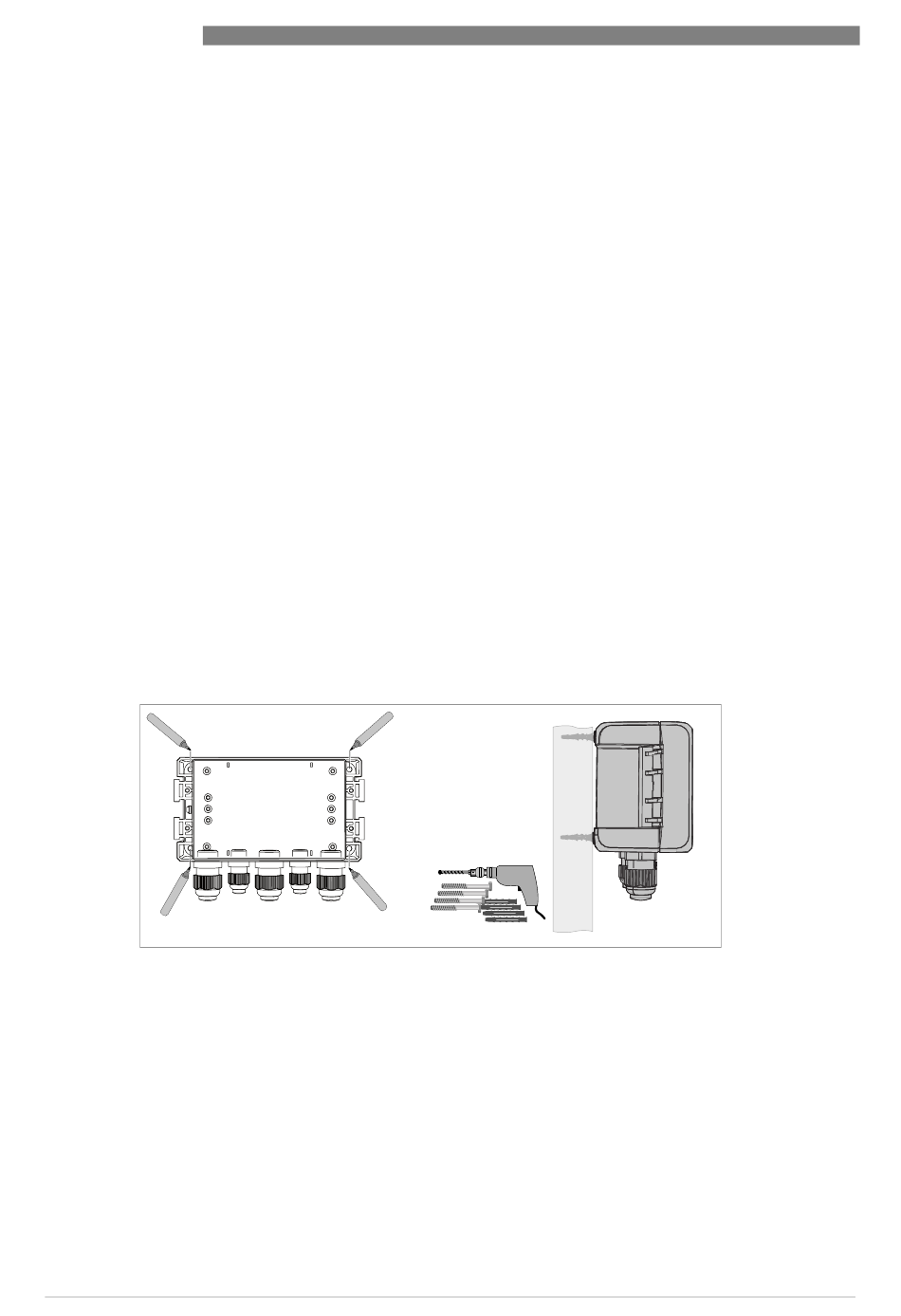

Figure 3-3: Montage mural du boîtier en plastique
1 Marquer les orifices à l'aide d'un crayon approprié ① .
2 Percer les 4 orifices et fixer solidement l'appareil au mur ② .
Pour un montage en extérieur, il est recommandé d'utiliser le couvercle protection intempéries
XGSH010000 en option en cas de montage mural ou sur tube support. Pour une plus grande
flexibilité et un montage plus pratique, nous recommandons les supports de montage mural
XGSH010020 pour les boîtiers en plastique.
