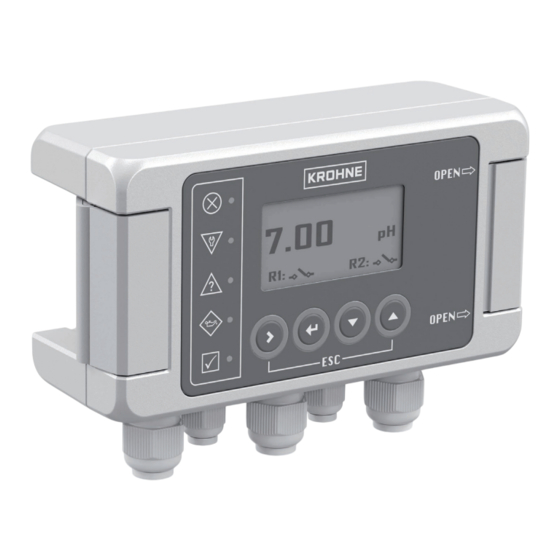

SMARTMAC 400
Unité de commande et d'étalonnage pour les sondes
numériques SMARTPAT
•
Étalonnage et configuration sur site des sondes numériques SMARTPAT
•
2 relais configurables dotés de diverses fonctionnalités
•
Seconde sortie courant 4...20 mA pour chaque variable à mesurer d'une sonde
SMARTPAT
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant la sonde de mesure.
© KROHNE 01/2023 - 4009706801 - TD SMARTMAC_400 R01 fr
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE SMARTMAC 400

Sommaire des Matières pour KROHNE SMARTMAC 400

  • Page 1 Seconde sortie courant 4...20 mA pour chaque variable à mesurer d'une sonde SMARTPAT La présente documentation n'est complète que si elle est utilisée avec la documentation concernant la sonde de mesure. © KROHNE 01/2023 - 4009706801 - TD SMARTMAC_400 R01 fr...

  • Page 2: Table Des Matières

    SOMMAIRE SMARTMAC 400 1 Caractéristiques produit 1.1 Unité de commande et d' étalonnage pour les sondes numériques SMARTPAT ... 3 2 Caractéristiques techniques 2.1 Caractéristiques techniques .................... 4 2.2 Dimensions ........................6 3 Montage 3.1 Consignes générales de montage..................8 3.2 Utilisation prévue ......................

  • Page 3: Caractéristiques Produit

    1.1 Unité de commande et d' étalonnage pour les sondes numériques SMARTPAT Le SMARTMAC 400 est une unité de commande et d'étalonnage alimentée par boucle courant, conçue pour les sondes numériques SMARTPAT. Pour le contrôle du process, différentes caractéristiques, telles que des relais, une seconde sortie courant et des LED de signalement d'état selon NAMUR NE 107 sont disponibles.

  • Page 4: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES SMARTMAC 400 2.1 Caractéristiques techniques • Les données suivantes sont fournies pour les applications générales. Si vous avez une application spécifique, veuillez contacter votre agence de vente locale. • Des informations complémentaires (certificats, outils spéciaux, logiciels,...) et une documentation produit complète peuvent être téléchargées gratuitement sur notre site...

  • Page 5: Conditions De Montage

    CARACTÉRISTIQUES TECHNIQUES SMARTMAC 400 Conditions de montage Poids Environ 413 g / 0,91 lb pour le boîtier en plastique Environ 855 g / 1,89 lb pour le boîtier en aluminium Installation Montage mural, toujours assurer un montage vertical Montage mural ou sur canalisation avec couvercle de protection intempéries Matériaux...

  • Page 6: Dimensions

    CARACTÉRISTIQUES TECHNIQUES SMARTMAC 400 2.2 Dimensions Boîtier en plastique Figure 2-1: Dimensions du boîtier en plastique Dimensions [mm] Poids [g] Pour montage mural Tableau 2-1: Dimensions du boîtier en plastique en mm Dimensions [pouces] Poids [livres] Pour montage 3,15 5,94...
  • Page 7 CARACTÉRISTIQUES TECHNIQUES SMARTMAC 400 Boîtier en aluminium Figure 2-2: Dimensions du boîtier en aluminium Dimensions [mm] Poids [g] Pour montage mural Tableau 2-3: Dimensions du boîtier en aluminium en mm Dimensions [pouces] Poids [livres] Pour montage 3,39 6,26 2,36 4,37...

  • Page 8: Montage

    Le fabricant ne pourra pas être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. Le SMARTMAC 400 est une unité de commande et d'étalonnage alimentée par boucle courant, conçue pour les sondes numériques SMARTPAT. Pour le contrôle du process, différentes caractéristiques, telles que des relais, une seconde sortie courant et des LED de signalement...

  • Page 9: Préparation De L'installation

    MONTAGE SMARTMAC 400 3.3 Préparation de l'installation Toujours respecter les consignes suivantes afin d'assurer un montage correct et sûr : • Prévoir suffisamment d'espace sur les côtés. • Protéger l'appareil du rayonnement solaire direct. • L'appareil installé en armoire électrique nécessite un refroidissement approprié, avec un ventilateur ou un système de refroidissement par exemple.

  • Page 10: Ouverture Du Boîtier

    MONTAGE SMARTMAC 400 3.4 Ouverture du boîtier Nettoyer et graisser tous les filetages à chaque ouverture du boîtier. Utiliser uniquement une graisse exempte d'acide et de résine. Avant de fermer le couvercle, veiller à ce que le joint du boîtier soit posé correctement, propre et non endommagé.

  • Page 11: Ouverture Du Boîtier En Aluminium

    MONTAGE SMARTMAC 400 Ouverture du boîtier en aluminium Figure 3-2: Ouverture du boîtier en aluminium • Tirer uniquement sur le verrou droit du boîtier ① . • Desserrer les 2 vis Torx (TX20) avec un tournevis Torx ② . • Soulever le boîtier ③ .

  • Page 12: Montage Mural

    MONTAGE SMARTMAC 400 3.5 Montage mural Toujours respecter les consignes suivantes afin d'assurer un montage correct et sûr : • Prévoir suffisamment d'espace sur les côtés. • L'appareil ne doit pas être chauffé par de la chaleur de rayonnement (exposition au soleil par ex.) à...

  • Page 13: Boîtier En Aluminium

    MONTAGE SMARTMAC 400 3.5.2 Boîtier en aluminium Figure 3-4: Montage mural du boîtier en aluminium 1 Marquer les orifices à l'aide d'un crayon approprié ① . 2 Percer les 4 orifices et fixer solidement l'appareil au mur ② . Pour un montage en extérieur, il est recommandé d'utiliser le couvercle protection intempéries XGSH010000 en option en cas de montage mural ou sur tube support.

  • Page 14: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 4.1 Vue globale du schéma de raccordement Figure 4-1: Vue globale du schéma de raccordement 1 Bornes pour la boucle 2 2 Borne pour la terre de mesure (FE) 3 Bornes pour le raccordement de sonde 4 Bornes pour Modem HART externe / Adaptateur HART externe 5 Bornes pour la boucle 1 : Raccorder D et E lorsque l'alimentation comporte une résistance interne ou bien C et E pour...
  • Page 15 RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 Figure 4-2: Exemple de raccordement avec appareil de terrain 2 fils 1 Alimentation pour la boucle 2. Utilisée pour la deuxième sortie 4...20 mA et/ou les LED NE107 et le rétroéclairage. 2 Appareil de terrain raccordé, p. ex., SMARTPAT PH.

  • Page 16: Raccordement Du Câble De L'appareil De Terrain

    RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 4.2 Raccordement du câble de l'appareil de terrain Pour le raccordement de l'alimentation, respecter les règles de sécurité en vigueur. Respecter également les consignes suivantes pour éviter tout risque de blessures mortelles, de destruction ou d'endommagement de l'appareil, voire d'erreurs de mesure : •...

  • Page 17: Raccordement De La Seconde Sortie Courant

    RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 4.3 Raccordement de la seconde sortie courant Sens+ Sens- K FE A1 B1 A2 B2 A1 B1 A2 B2 Figure 4-4: Raccordement de la seconde sortie courant La seconde sortie courant peut servir soit de sortie courant pour une variable à mesurer d'une sonde SMARTPAT, soit d'alimentation pour le rétroéclairage et les LED de signalisation...

  • Page 18: Raccordement Des Sorties Relais

    RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 4.4 Raccordement des sorties relais L'appareil dispose de deux relais statiques pouvant faire office de sortie d'état, d'alarme système, de contrôle de nettoyage ou de détecteur de seuil : • Les contacts de relais sont isolés galvaniquement les uns des autres et de tous les autres circuits.

  • Page 19: Raccordement De L'adaptateur Hart Externe

    SMARTMAC 400 4.5 Raccordement de l'adaptateur HART externe Le SMARTMAC 400 permet d'accéder directement à toutes les fonctions de sonde. S'il faut tout de même utiliser un raccordement de sonde via un communicateur de terrain PC ou HART, il est possible d'utiliser l'adaptateur HART interne ou externe (option).

  • Page 20: Alimentation

    RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 4.6 Alimentation Afin d'éviter tout risque de blessures mortelles, de destruction ou d'endommagement de l'appareil, respecter le montage correct de l'appareil avant de le mettre sous tension. Ceci comprend que : • Le montage mécanique et le raccordement de l'alimentation de l'appareil ont été effectués de manière sûre et conformément aux prescriptions.
  • Page 21 RACCORDEMENT ÉLECTRIQUE SMARTMAC 400 Sens+ Sens- K FE K FE A1 B1 A2 B2 A1 B1 A2 B2 Figure 4-8: Raccordement de l’alimentation électrique 01/2023 - 4009706801 - TD SMARTMAC_400 R01 fr www.krohne.com...

  • Page 22: Notes

    NOTES SMARTMAC 400 www.krohne.com 01/2023 - 4009706801 - TD SMARTMAC_400 R01 fr...
  • Page 23 NOTES SMARTMAC 400 01/2023 - 4009706801 - TD SMARTMAC_400 R01 fr www.krohne.com...
  • Page 24 Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
