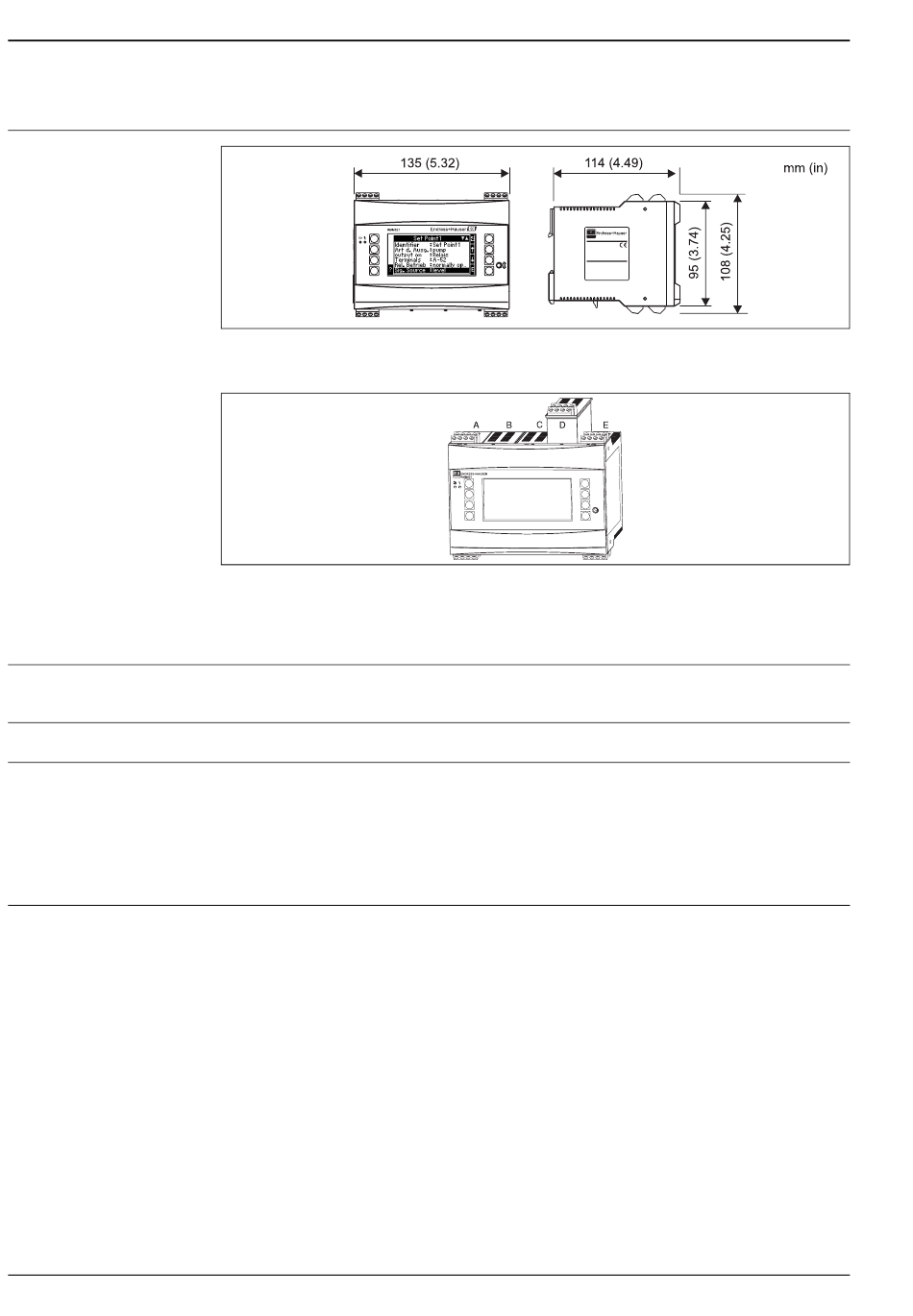

Forme, dimensions
Poids
Matériaux
Bornes de raccordement
Eléments d'affichage
10
Construction
Boitier pour rail profilé selon CEI 60715
Appareil avec cartes d'extension (en option ou comme accessoires)
– Emplacements A et E font partie intégrante de l'appareil de base
– Emplacements B, C et D possibles avec cartes d'extension
• Appareil de base : 500 g (17,6 oz) (équipement complet avec cartes d'extension)
• Unité de commande déportée : 300 g (10,6 oz)
Boitier : matériau PC, UL 94V0
Bornes à visser embrochables avec détrompeurs ; bornes 1,5 mm
flexibles avec douille (valable pour tous les raccords).
Niveau d'affichage et de commande
• Affichage (en option) :
Affichage LCD à matrice 160 x 80 points avec rétroéclairage bleu passant au rouge en cas de défaut (réglable)
• Affichage d'état par DEL :
Marche : 1 x vert (2 mm (0,08"))
Message d'alarme 1 x rouge (2 mm (0,08"))
• Unité de commande et d'affichage (en option ou comme accessoire) :
On peut raccorder en outre une unité d'affichage et de commande en boitier pour montage en armoire
(dimensions LxHxP = 144 x 72 x 43 mm (5,67" x 2,83" x 1,69")). Le raccordement s'effectue au moyen
d'un câble (l = 3 m (9,8 ft), contenu dans le kit d'accessoires) à l'interface RS485 intégrée. Un fonctionne-
ment en parallèle de l'unité d'affichage et de commande et de l'afficheur interne est possible dans le
RMM621
G09-RMM621XX-06-10-xx-xx-000
G09-RMM621XX-00-10-06-xx-000
2
(16 AWG) massives, 1,0 mm
2
(18 AWG)
