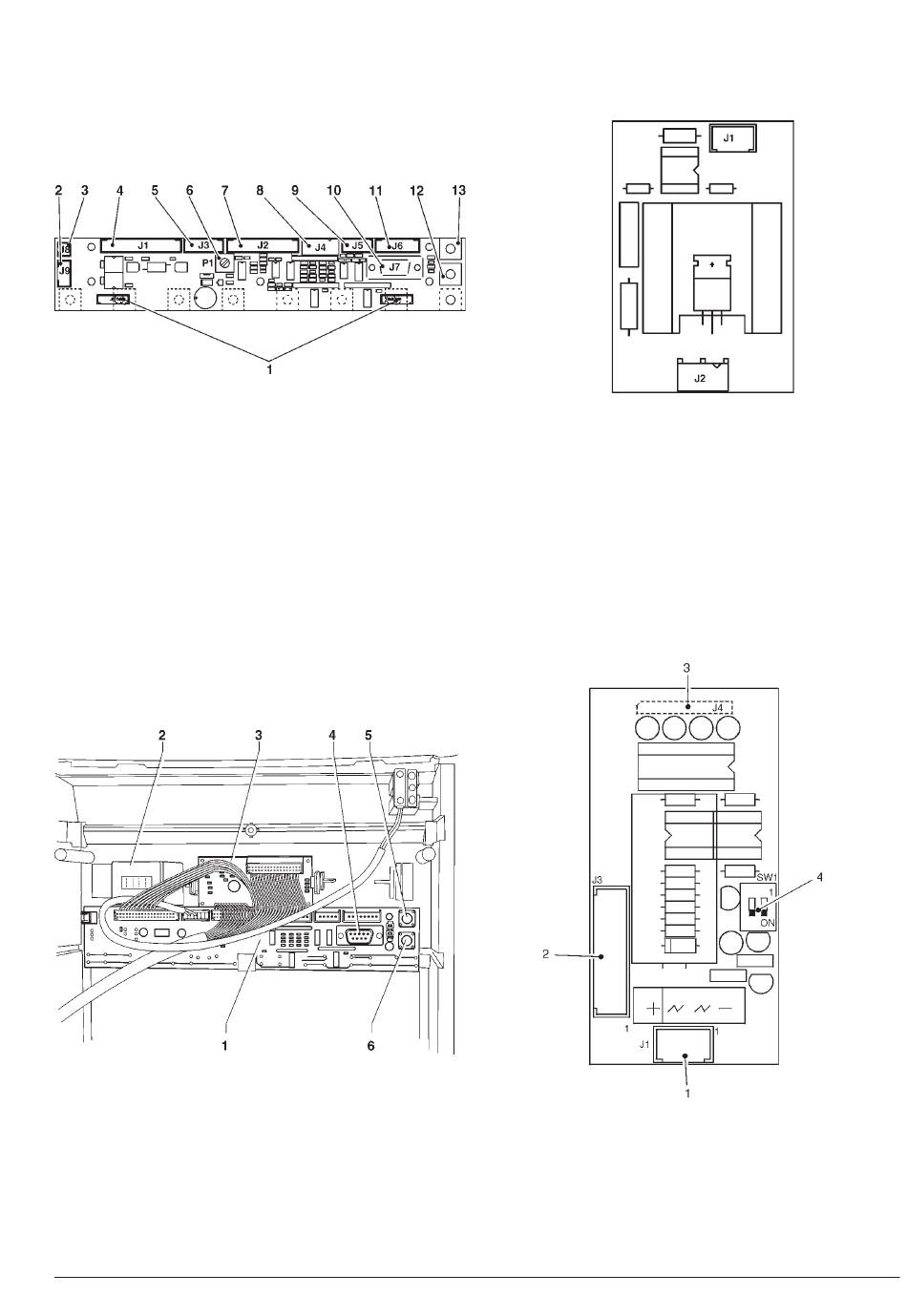

CARTE TOUCHES-POUSSOIRS
Cette carte commande le display alphanumérique, les
touches de sélection et le touche de programmation (voir
fig. 27).
Elle supporte les connecteurs des monnayeurs et la porte
d'imprimante.
Fig. 27
1
- Connecteurs des touches de sélection
2
- Non utilisé
3
- Vers le compteur de coups mécanique (en option)
4
- Vers la carte exécutions/UCT
5
- Input
6
- Trimmer réglage afficheur
7
- Vers l'afficheur
8
- Validateurs 12 Vdc
9
- Non utilisé
10
- Prise sérielle RS232
11
- Non utilisé
12
- Touche entrée programmation
13
- Touche lavage
Fig. 28
1
- Carte touches
2
- Support compteur de coups mécanique
3
- Carte afficheur
4
- Prise sérielle RS232
5
- Touche lavage
6
- Touche entrée programmation
© by N&W GLOBAL VENDING SpA
CARTE DE COMMANDE CHAUDIERE
Cette carte (voir fig. 29) contrôle l'activation de la résis-
tance de la chaudière.
Fig. 29
CARTE EXPANSION
SYSTÈMES DE PAIEMENT
Cette carte (voir fig. 30) est fournie avec le kit de montage
des systèmes de paiement "change giver" ou "cashless".
Elle doit être connectée à la carte de contrôle au moyen du
connecteur prévu à cet effet.
En fonction du protocole de communication employé par le
système de paiement, les deux minidips devront être
placés sur OFF (Executive et BDV) ou sur ON (MDB).
Fig. 30
1
- Alimentation (MDB BDV)
2
- Vers le système de paiement (avec câblage approprié)
3
- Vers la carte contrôle
4
- Minidip configuration système de paiement
OFF
= Executive/BDV
ON
= MDB
31
03 06 268 -00
