Il est nécessaire d'installer un robinet sur le réseau de
l'eau à l'extérieur de l'appareil et qu'il soit facile d'y
accéder.
DISPOSITIF ANTI-DEBORDEMENT
L'électrovanne d'entrée de l'eau (voir fig. 12) est équipée
d'un dispositif anti-débordement, qui bloque mécanique-
ment l'entrée d'eau lors d'une panne de l'électrovanne ou
du mécanisme de contrôle du niveau d'eau dans la chau-
dière.
Pour rétablir le service normal, procéder de la manière
suivante :
- vidanger l'eau contenue dans le tuyau de trop-plein ;
- fermer le robinet du réseau hydraulique installé à
l'extérieur de l'appareil ;
- dévisser l'écrou de fixation du tuyau d'alimentation de
l'électrovanne pour décharger la pression résiduelle du
réseau puis le resserrer (voir fig. 12) ;
- ouvrir le robinet et mettre l'appareil sous tension.
BRANCHEMENT ELECTRIQUE
L'appareil est prédisposée pour fonctionnement électrique
avec une tension monophasée de 230 V~ et il est protégé
par des fusibles de 15 A.
Pour le brancher, s'assurer que les données de la plaque
correspondent à celles du réseau, et notamment :
- que la valeur de la tension d'alimentation soit comprise
dans les limites préconisées pour les points de bran-
chement ;
- que l'interrupteur général soit accessible, et que ses
caractéristiques lui permettent de supporter la charge
maximale demandée tout en assurant le débranche-
ment omnipolaire du réseau avec un écartement
minimum de 3 mm entre les contacts.
L'interrupteur, la prise de courante et la fiche corres-
pondante doivent être placés en position accessible
de façon à ce qu'il soit possible de débrancher le câble
en cas d'intervention.
Le câble d'alimentation est pourvu de fiche non-séparable.
Le remplacement éventuel du câble (voir figure 13) doit
être effectué uniquement par du personnel formé en
utilisant des câbles du type HO5 RN - F ou HO5 V V-F ou
bien H07 RN-F avec une section de 3x1-1,5 mm
© by N&W GLOBAL VENDING SpA

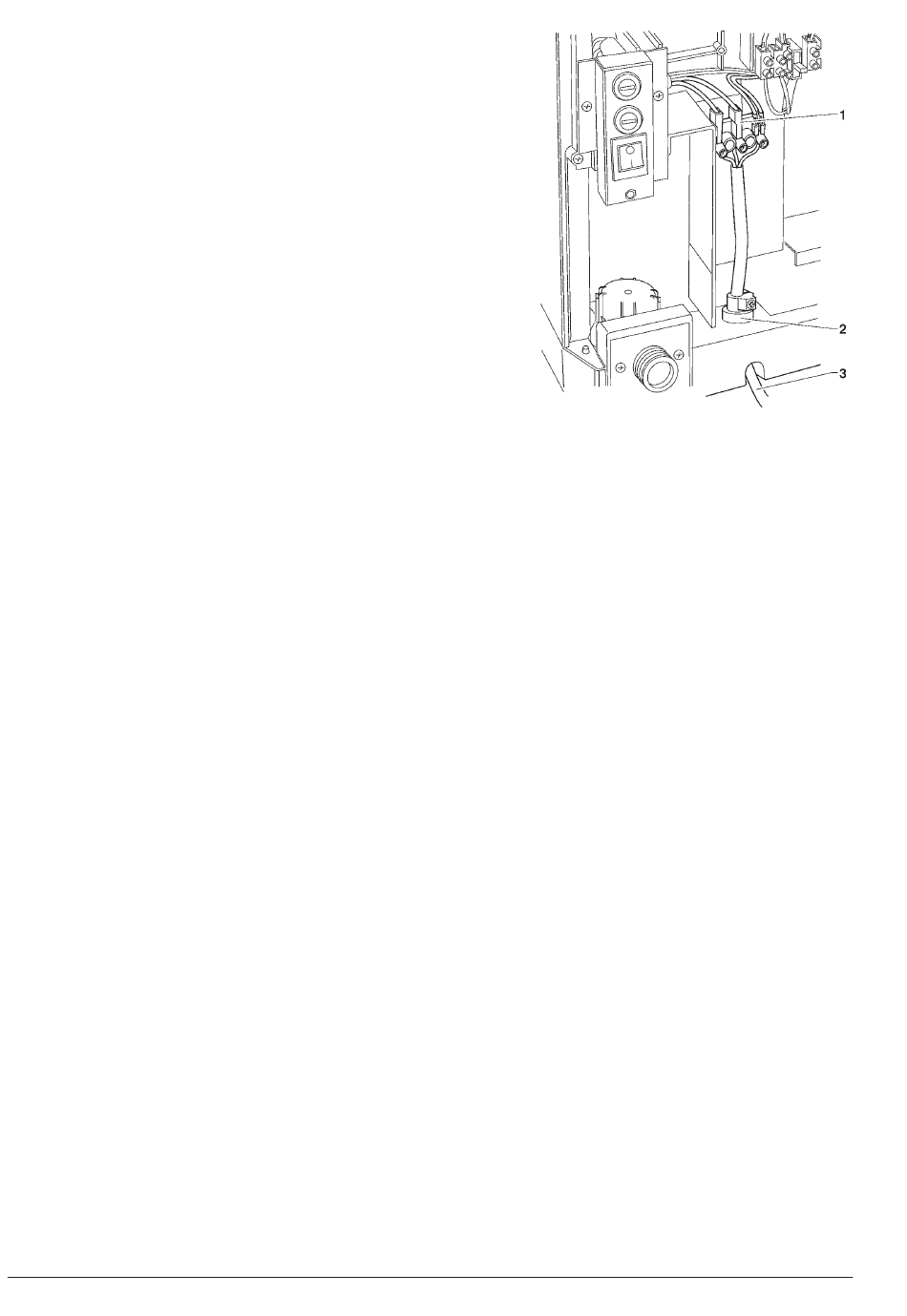

Fig. 13
1 - Bornier de raccordement
2 - Serre-câble
3 - Câble de branchement au réseau
La sécurité électrique de l'appareil n'est assurée que s'il
est correctement mis à la terre, comme le prévoient les
normes de sécurité en vigueur.
Il faut que cette condition de sécurité soit absolument
assurée ; en cas de doutes, faire contrôler l'installa-
tion par du personnel qualifié.
Il est défendu d'employer des adaptateurs, des prises
multiples et/ou des rallonges.
Avant de mettre l'appareil sous tension, s'assurer qu'il soit
correctement raccordé au réseau de l'eau, et que le robinet
soit
ouvert.
LE FABRICANT DECLINE TOUTE RESPONSABILITE
EN CAS DE DOMMAGES DUS AU NON-RESPECT DES
INSTRUCTIONS QUI PRECEDENT.
