Caractéristiques du site de montage
Le variateur doit être monté à la verticale sur un sol (ou contre un mur). Vérifiez
l'adéquation du site de montage par rapport aux exigences suivantes. Cf.
d'encombrement
techniques

Mur

Le mur/la surface à proximité de l'appareil doit être en matériau ininflammable. Véri-
fiez que l'état du mur permet le montage de l'appareil.
Si le module est fixé contre un mur, celui-ci doit être aussi d'aplomb que possible et
suffisamment solide pour supporter le poids de l'appareil. Le variateur ne doit pas
être monté contre un mur sans le piédestal et une tablette d'appui, Cf. document
anglais ACS800-02/U2 Application Note on Wall Mounting [68250013].

Sol

La surface (sol) sous l'appareil doit être en matériau ininflammable. Le sol doit être
parfaitement plan.
Dégagement autour de l'appareil
Cf. section Procédure de montage:

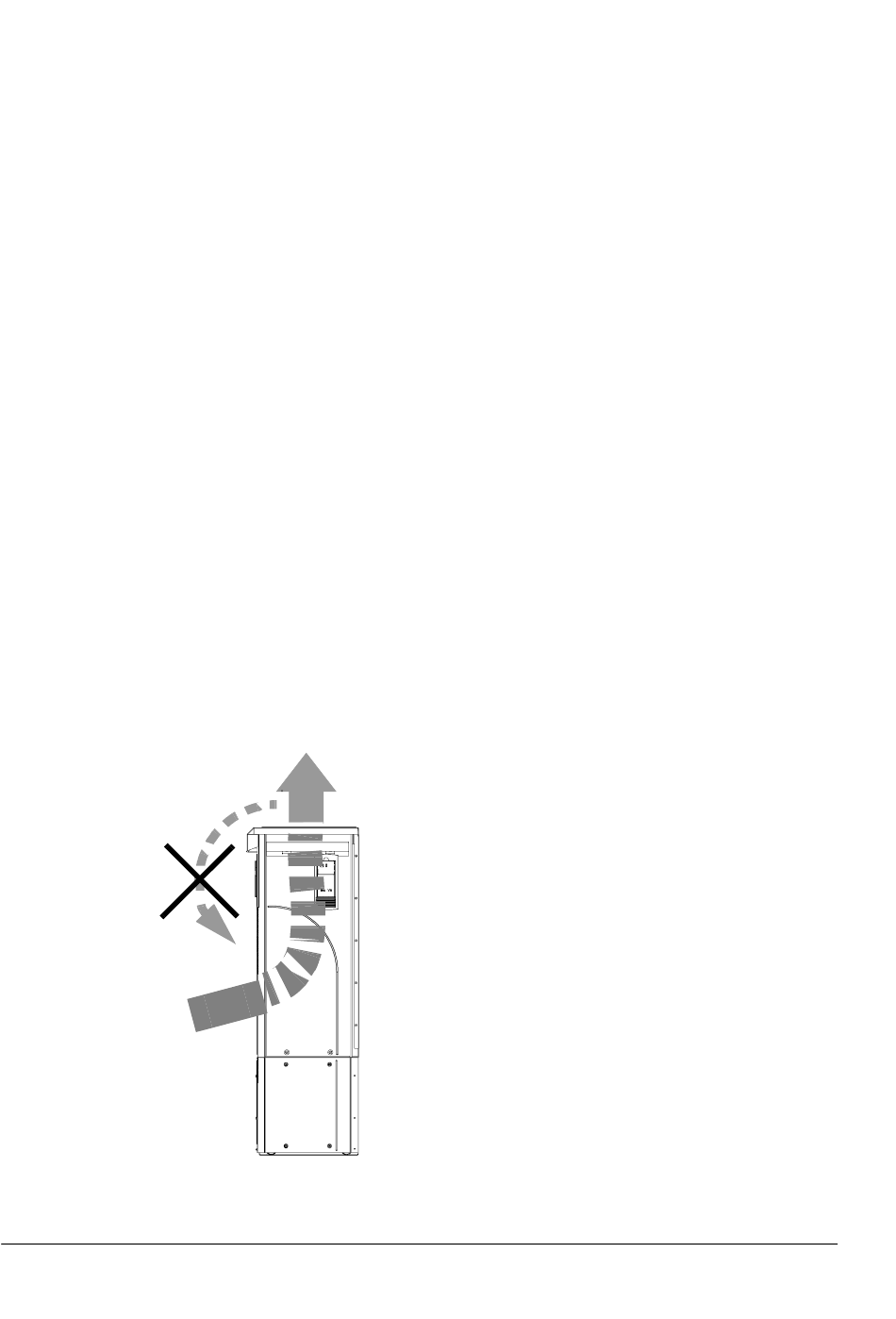

Circulation de l'air de refroidissement

Le volume d'air de refroidissement est spécifié à la section Caractéristiques
techniques /
L'air de refroidissement pénètre dans le module par les grilles à l'avant et circule de
bas en haut à l'intérieur du module. La recirculation de l'air dans l'appareil est
interdite.
Montage et câblage
pour les dimensions des différents appareils. Cf.
pour les conditions d'exploitation autorisées du variateur.
Valeurs nominales selon CEI
Choix du sens de montage (a, b, c ou
ou Tableaux US.
Schémas
Caractéristiques
d).
