Remplacer l'axe de retour

Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Courbe à bande modulaire SH 1200
Maintenance et réparation
Les axes de retour sont remplacés ensemble avec la barre de liaison supérieure en tant que
sous-groupe.
1 2

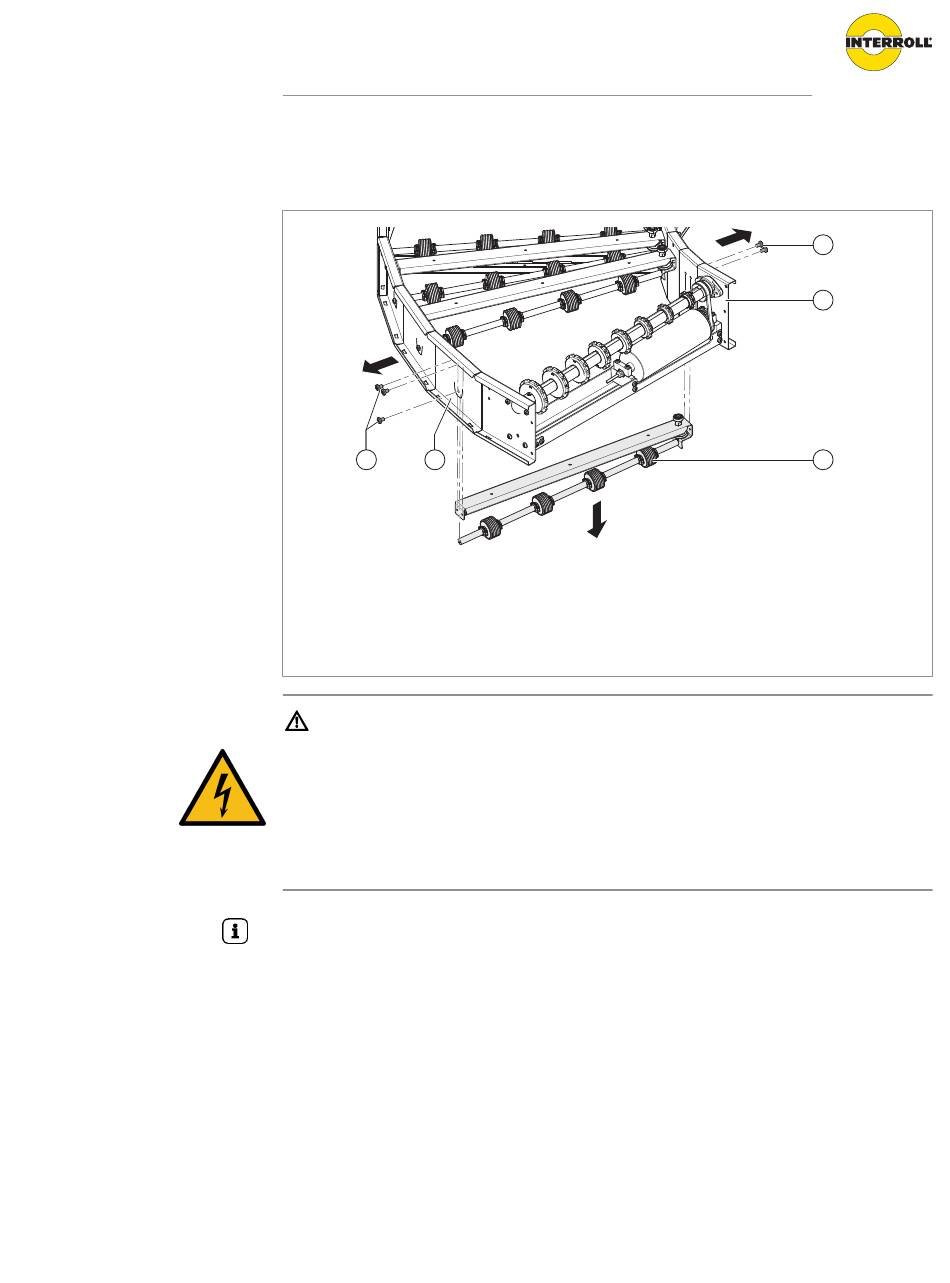

Remplacer l'axe de retour
1 Vis Torx
2 Montant latéral
DANGER
Risque mortel provoqué par électrocution et écrasement
Les travaux de montage et de maintenance réalisés sur les installations de convoyage de 400 V
en marche peuvent provoquer des accidents mortels par électrocution et écrasements graves.
4 Mettre l'ensemble du module de convoyage hors tension et le sécuriser contre une remise en
marche involontaire.
Fixer les vis avec un couple de serrage de 19 Nm.
Condition:
Le module est hors service.
R
4 Démonter la bande modulaire, voir "Remplacer la bande modulaire", page 45.
4 Dévisser les vis (1) du montant latéral intérieur et extérieur (2) et retirer le sous-groupe (3)
vers le bas.
4 Mettre l'ancien sous-groupe au rebut de manière appropriée.
4 Fixer le nouveau sous-groupe (3) avec respectivement deux vis (1) au montant latéral
intérieur et trois vis au montant latéral extérieur.
4 Monter la bande modulaire dans l'ordre inverse.
3 Sous-groupe - axe de retour avec barre
de liaison supérieure
1
2
3
53
