Maintenance et réparation
Remplacer le profil de guidage latéral
2
3
4
5
6

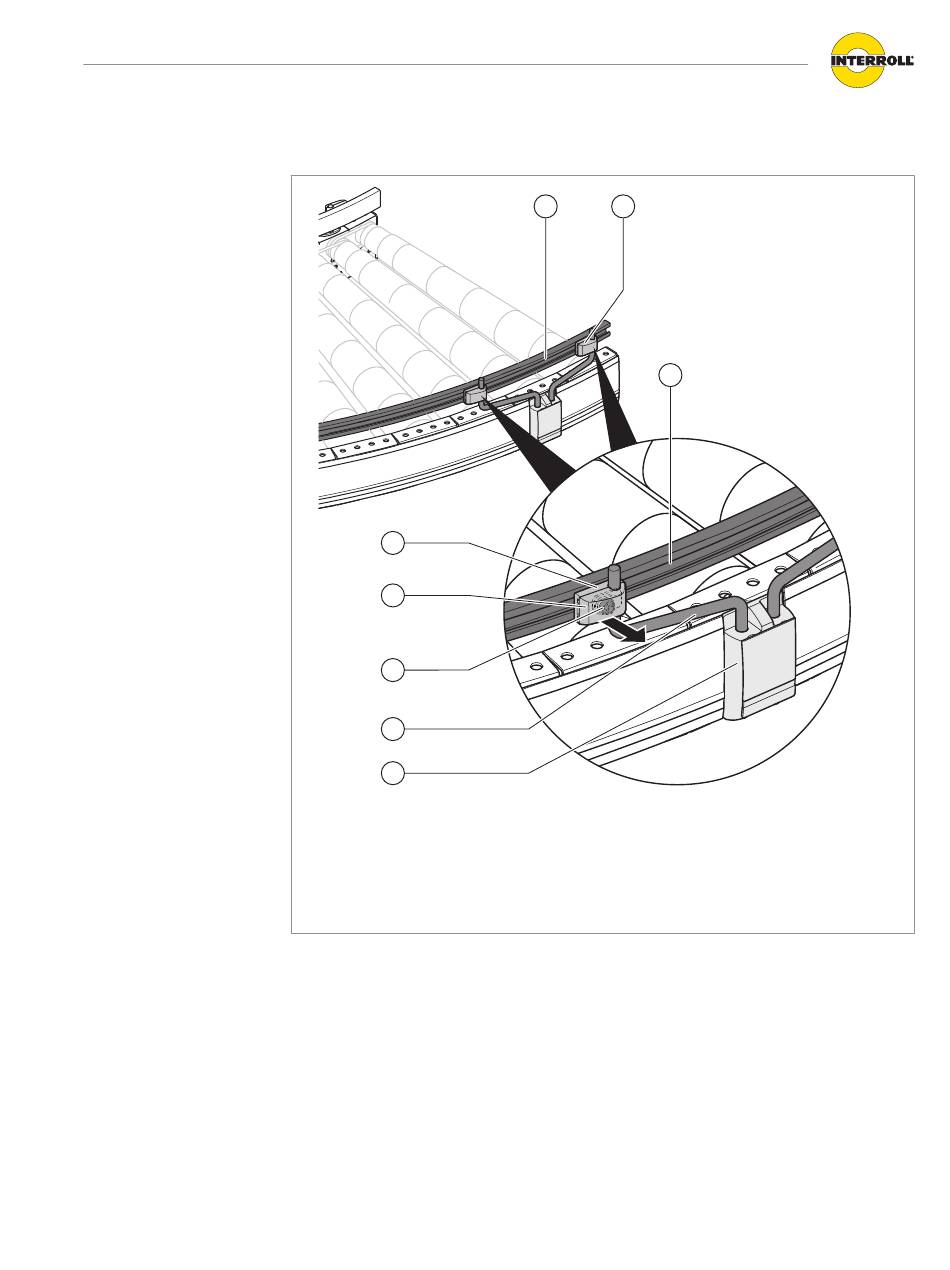

Support universel flexible avec vue de détail du support de guidage latéral sur le profil de
guidage latéral
1
Profil de guidage latéral
2
Support de guidage latéral
3
Cache des supports de guidage latéraux 6
Condition:
Le module est hors-service.
R
4 Ouvrir le cache du support de guidage latéral (3) à l'aide d'un outil (par ex. un tournevis).
4 Desserrer l'écrou hexagonal (4) sur le support de guidage latéral (2) de manière à pouvoir
retirer la vis à tête marteau en la tournant légèrement hors du profil de guidage latéral (1).
4 Remplacer le profil de guidage latéral.
1
2
1
4
Écrou hexagonal
5
Étrier de montage
Support universel flexible
