Interroll Convoyeur à rouleaux sans entraînement
RM 8110, RM 8120
Assemblage
4 Fixer les profils de guidage latéraux sur les supports de guidage latéraux, voir "Fixation du
profil de guidage latéral sur les supports universels", Page 29. Il est possible, si besoin, de
placer deux profils de guidage latéraux l'un au-dessus de l'autre.

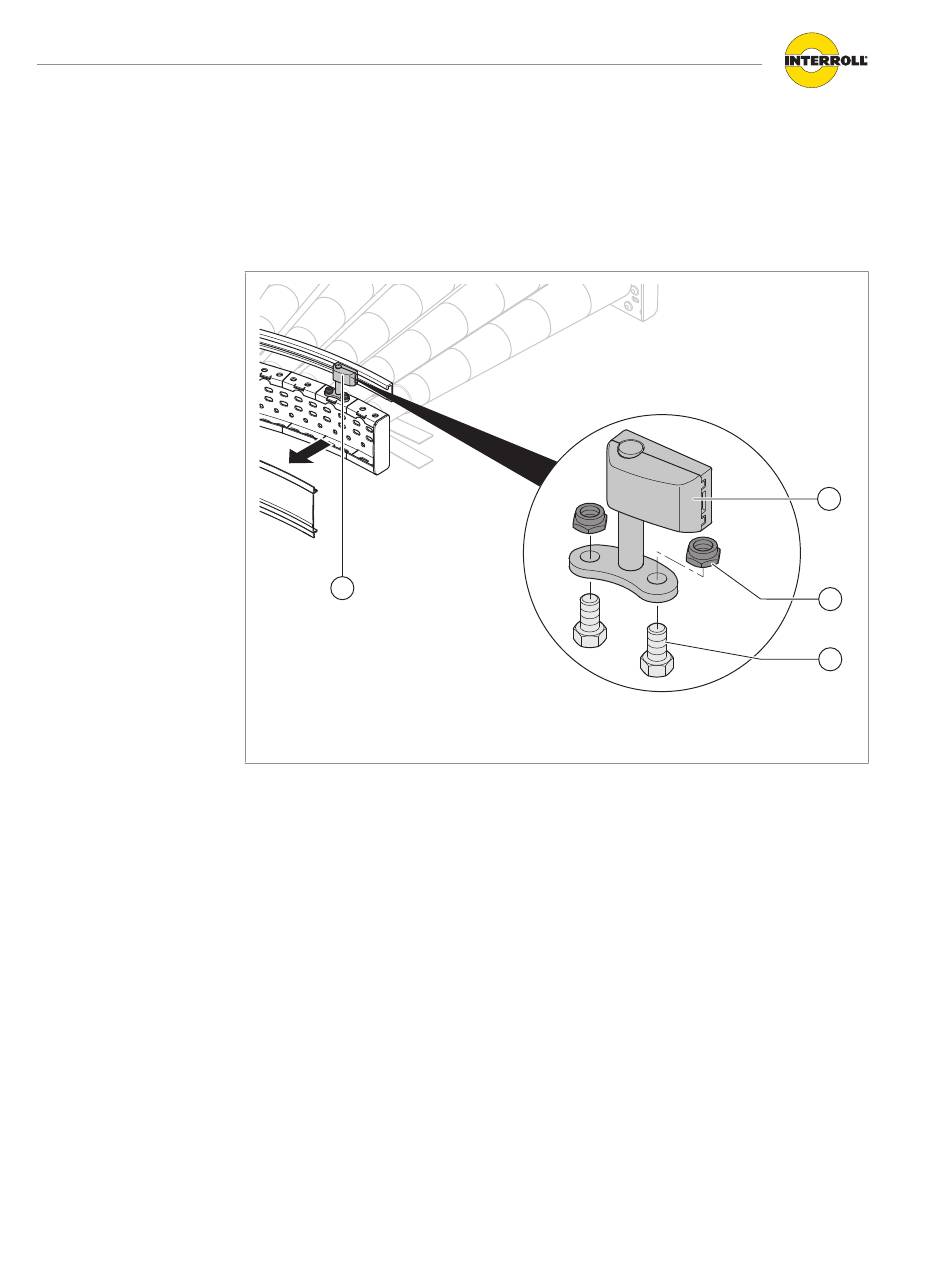

Monter un support universel rigide

1
1 Support universel rigide
2 Support de guidage latéral
Le support universel rigide est monté par le haut sur le profil à trous du montant latéral.
Condition:
Le module est hors-service.
R
4 Retirer le cache latéral du module.
4 Positionner le support universel rigide et le placer sur le profil à trous du montant latéral.
4 Le support universel rigide se fixe à l'aide de deux vis hexagonales et de deux écrous.
4 Remettre le cache latéral en place.
3 Écrous
4 Vis hexagonales
