Monter Le Support Universel - Interroll SH 1100 Notice De Montage Et D'utilisation

Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Convoyeur à bande modulaire SH 1100
Assemblage

Monter le support universel

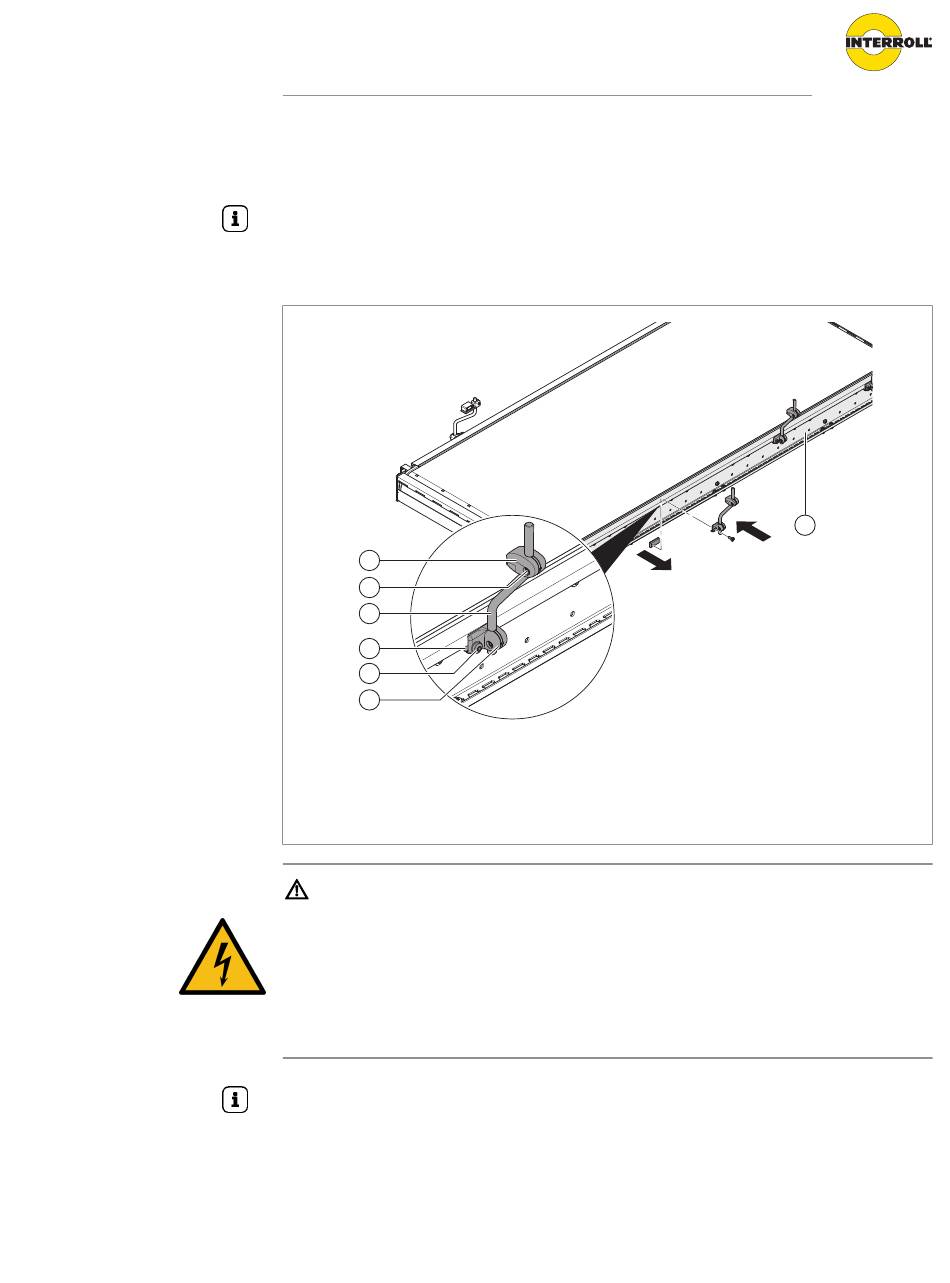

Les supports universels sont livrés prémontés, au choix avec étriers de montage en Z ou en U.
Pour le transport, les supports universels sont pivotés vers le milieu du convoyeur et doivent être
positionnés, avant la mise en service, en fonction de l'utilisation (pour le montage d'un guidage
latéral réglable, d'un détecteur photoélectrique ou d'un réflecteur).
2
3
4
5
6
7
1 Montant latéral
2 Support de guidage latéral
3 Vis Torx
4 Étrier de montage (étrier en Z)
DANGER
Risque mortel provoqué par électrocution et écrasement
Les travaux de montage et de maintenance réalisés sur les installations de convoyage de 400 V
en marche peuvent provoquer des accidents mortels par électrocution et écrasements graves.
4 Mettre l'ensemble du module de convoyage hors tension et le sécuriser contre une remise en
marche involontaire.
Fixer les vis avec un couple de serrage de 19 Nm.
Le support universel (7) est monté par le haut sur le profilé du montant latéral.
5 Plaque de serrage
6 Vis Torx
7 Support universel
1
23
