Convoyeur à bande
modulaire droit (80) -
Convoyeur à bande
modulaire droit (50)
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Convoyeur à bande modulaire SH 1100
Assemblage
Les modules peuvent être reliés entre eux de différentes façons :
• De manière horizontale
• En pente ascendante de jusqu'à 4° maxi
• En pente descendante de jusqu'à 4° maxi
Le sens de transport n'est admissible que de la gauche vers la droite (HD en traction).
1
2
1
Vis Torx
2
Convoyeur à bande modulaire
3
Protection anti-intrusion du convoyeur à
bande modulaire
4
Protection anti-intrusion du convoyeur à
bande modulaire HD (inférieure)

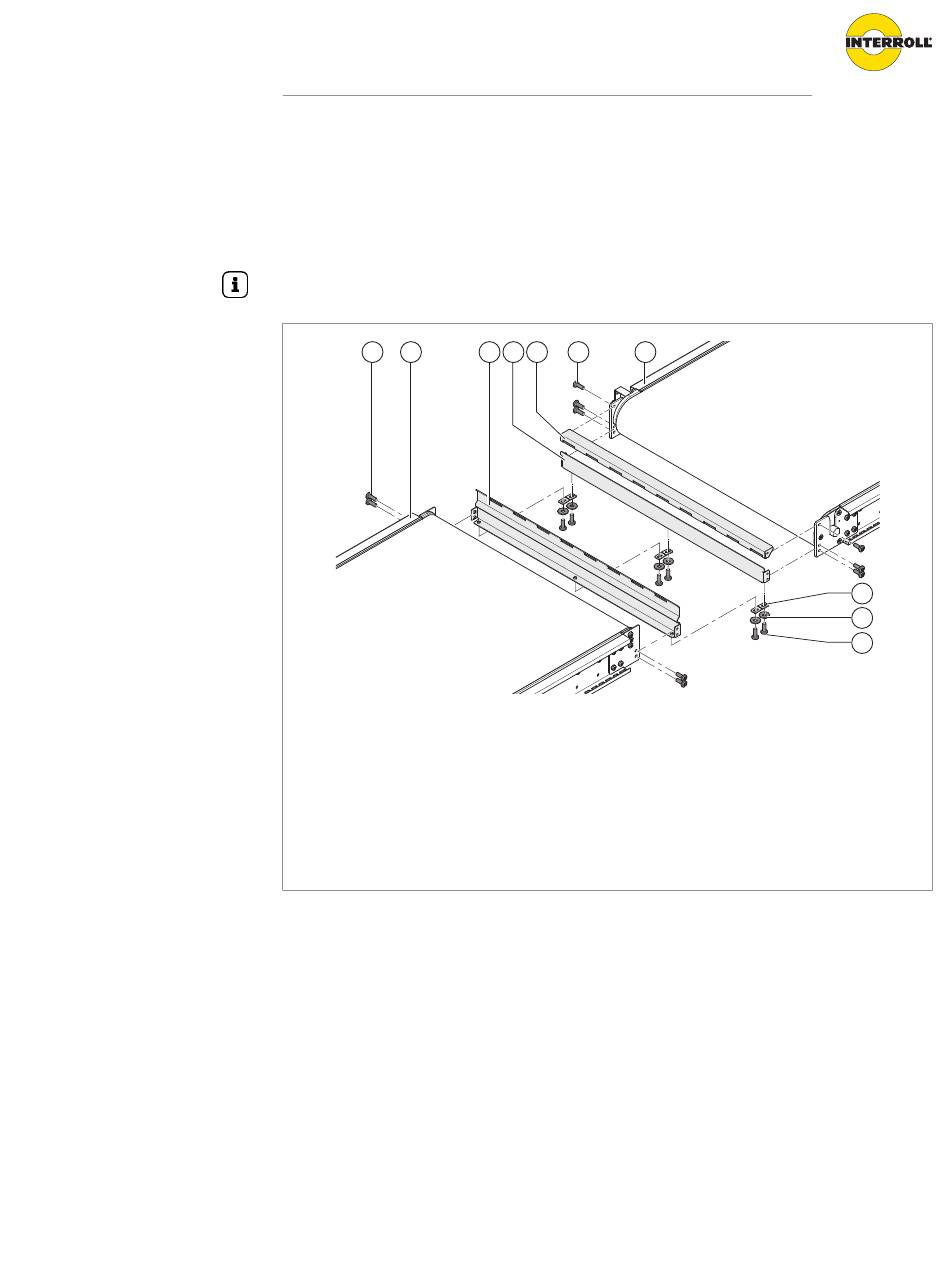

4 Disposer les modules (2, 6) à joindre les uns aux autres de manière à aligner les profilés
latéraux.
4 Aligner les bords supérieurs des modules au moyen des pieds réglables en hauteur des
piètements.
4 Vérifier l'alignement horizontal à l'aide d'un niveau à bulle ou d'un laser rotatif.
4 Fixer la hauteur réglée.
4 Fixer la protection anti-intrusion (3) avec les vis (1) sur le profilé latéral du convoyeur à
bande modulaire (2), au niveau de l'axe de renvoi.
4 Fixer la protection anti-intrusion (4) avec les vis (1) en bas sur le profilé latéral du convoyeur
à bande modulaire (6), au niveau du tambour moteur (HD).
4 Fixer la protection anti-intrusion (5) avec les vis (1) en haut sur le profilé latéral du convoyeur
à bande modulaire (6), au niveau du tambour moteur (HD).
4 Joindre parfaitement les protections anti-intrusion (3, 4) avec les raccords de modules (7) et
les fixer avec les vis (1) et rondelles (8).
3
4
5
1
6
5
Protection anti-intrusion du convoyeur à
bande modulaire HD (supérieure)
6
Convoyeur à bande modulaire
7
Connecteur de module
8
Rondelle
7
8
1
35
