Remplacer les pignons à
chaîne
66
Interroll Convoyeur à bande modulaire SH 1100
Maintenance et réparation
Le remplacement des pignons à chaîne nécessite le démontage préalable du tambour moteur.
Le remplacement des pignons à chaîne doit s'accompagner du remplacement des bagues
d'arrêt.

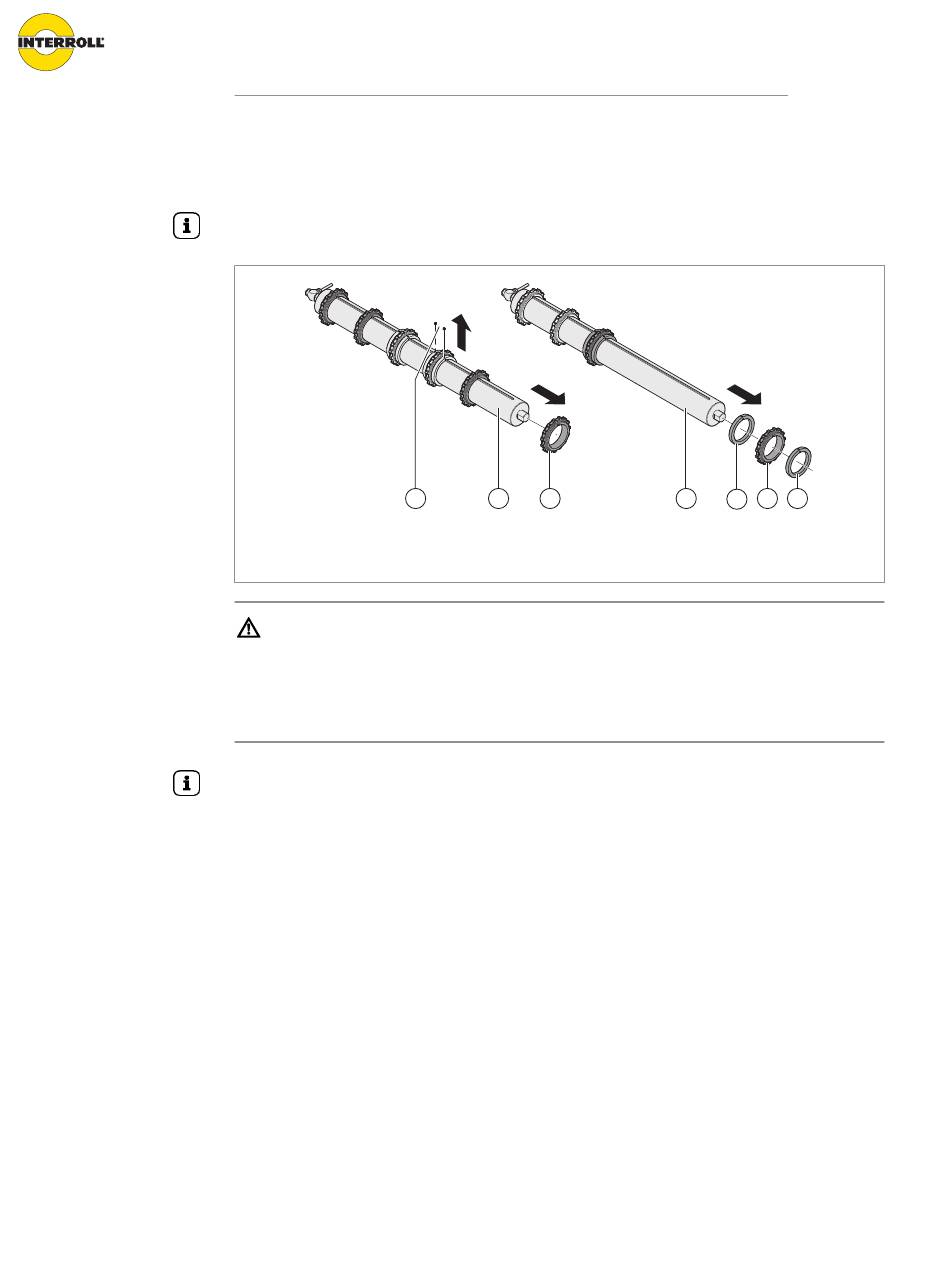

1
1 Vis sans tête
2 Tambour moteur
ATTENTION
Risque de blessure lors du soulèvement de charges lourdes
4 Utiliser un moyen auxiliaire pour les opérations effectuées directement sur le moteur ou faire
appel à une deuxième personne.
Fixer les vis avec un couple de serrage de 3,5 Nm.
Condition:
Le module est hors service.
R
4 Démonter le tambour moteur, voir "Démonter/monter le tambour moteur (entraînement
central)", page 64 ou voir "Remplacer le tambour moteur (entraînement de tête)", page 62.
4 Uniquement pour le tambour moteur avec entraînement en tête : démonter le support, voir
"Démonter/monter le support du tambour moteur (entraînement en tête)", page 63.
4 Retirer successivement les pignons à chaîne (3) du tambour moteur (2).
4 Dévisser les vis sans tête (1) des bagues d'arrêt (4) pour pouvoir remplacer les deux pignons
à chaîne centraux (3).
4 Retirer les bagues d'arrêt (4) du tambour moteur (2).
4 Mettre les anciens pignons à chaîne et les anciennes bagues d'arrêt au rebut de manière
appropriée.
4 Glisser les nouvelles bagues d'arrêt (4) sur le tambour moteur (2) ; pour positionner les deux
pignons à chaîne centraux (3), fixer les bagues d'arrêt (4) avec des vis sans tête (1).
4 Glisser successivement les nouveaux pignons à chaîne (3) sur le tambour moteur (2).
4 Monter le tambour moteur et le support dans l'ordre inverse.
2 3
3 Pignon à chaîne
4 Bague d'arrêt
2 3 4
4
