Remplacer les pignons à
chaîne
52
Interroll Courbe à bande modulaire SH 1200
Maintenance et réparation
Le remplacement des pignons à chaîne nécessite le démontage préalable de l'arbre
d'entraînement et/ou de l'arbre de renvoi.
1
2
3
4

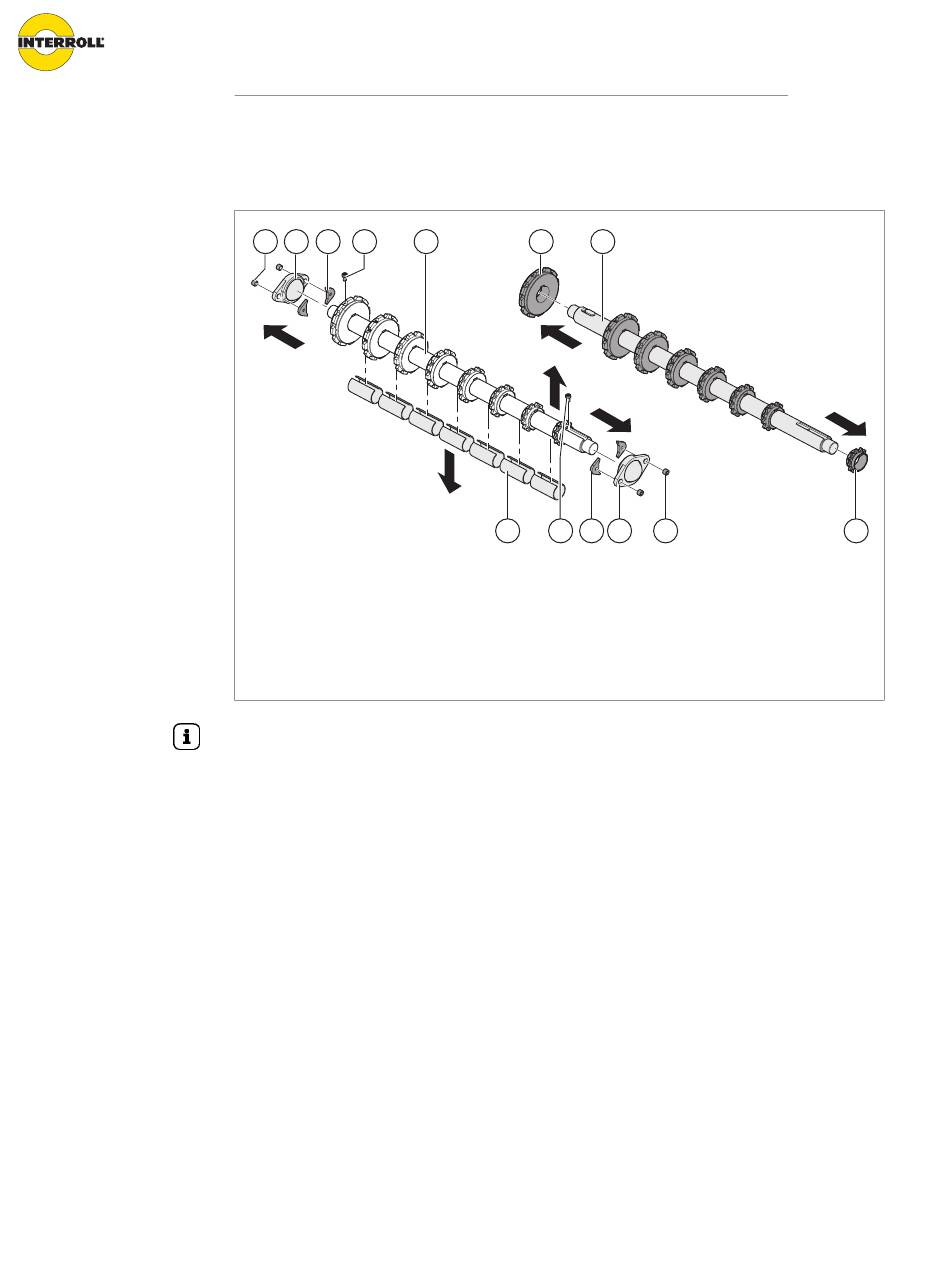

Remplacer les pignons à chaîne
1
Manchon
2
Support
3
Rondelle d'espacement
4
Vis Torx
Fixer les vis avec un couple de serrage de 6 Nm.
Condition:
Le module est hors service.
R
4 Démonter l'arbre d'entraînement ou de renvoi, voir "Démonter/monter l'arbre
d'entraînement", page 49, voir "Démonter/monter l'arbre de renvoi", page 51.
4 Retirer les supports (2) ensemble avec les rondelles d'espacement (3) de l'arbre (5).
4 Dévisser les vis (4) de l'arbre (5).
4 Retirer successivement les entretoises (7) et pignons à chaîne (6) de l'arbre (5).
4 Mettre les anciens pignons à chaîne au rebut de manière appropriée.
4 Glisser les nouveaux pignons à chaîne (6) sur l'arbre (5) et les positionner avec les entretoises
(7).
4 Enfoncer les vis (4) dans l'arbre (5).
4 Enficher le support (3) avec les rondelles d'espacement (3) sur l'arbre (5).
4 Monter l'arbre d'entraînement et l'arbre de renvoi dans l'ordre inverse.
5
6
5
7
4
3
5
Arbre
6
Pignon à chaîne
7
Entretoise des galets
2
1
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
