Interroll Courbe à bande modulaire SH 1200
Assemblage

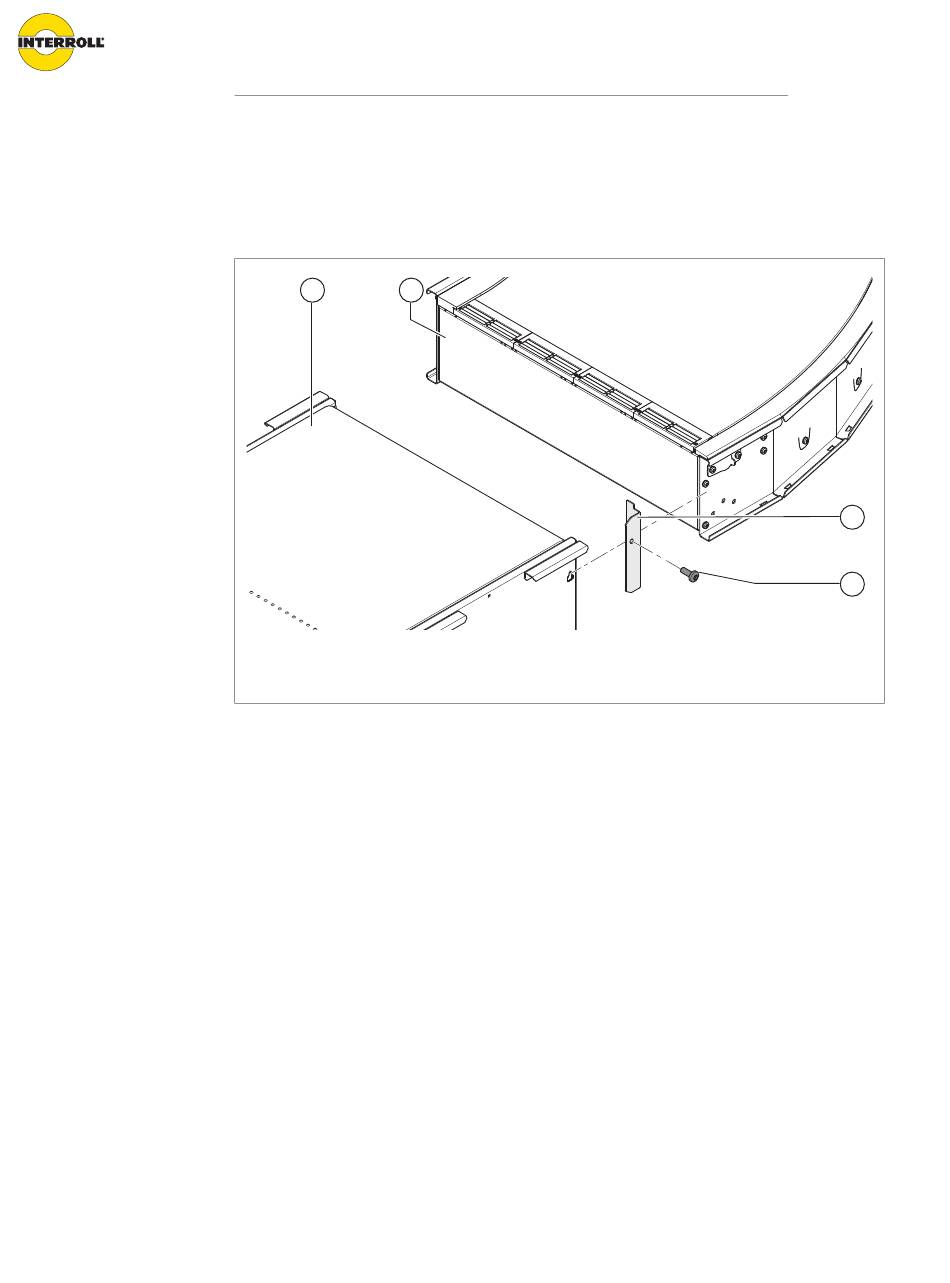

Courbe à bande modulaire vers la gauche, pour déviation en aval du module d'éjection (M)
L'éclisse de liaison permet de joindre un module d'éjection et une courbe à bande modulaire de
déviation vers la gauche en aval du module d'éjection ainsi qu'une courbe à bande modulaire
de déviation vers la droite en amont du module d'éjection.
1
2
1
Module d'éjection
2
Courbe à bande modulaire
4 Disposer les modules (1, 2) à joindre les uns aux autres de manière à aligner les profilés
latéraux.
4 Aligner les bords supérieurs des modules au moyen des pieds réglables en hauteur des
piètements.
4 Vérifier l'alignement horizontal à l'aide d'un niveau à bulle ou d'un laser rotatif.
4 Fixer la hauteur réglée.
4 AVIS ! Observer le sens de convoyage et de courbe ! Avec l'éclisse de liaison (3),
joindre la courbe à bande modulaire (2) et le module d'éjection (1) au niveau du rayon
extérieur du profilé latéral avec la vis (4).
4 Fixer le module sans le déformer, par exemple en l'ancrant au sol ou sur des composants
avoisinants.
3
Éclisse de liaison
4
Vis Torx
Traduction du mode d'emploi original
3
4
Version 1.0 (06/2022) fr
