Démonter/monter l'arbre
d'entraînement
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Courbe à bande modulaire SH 1200
Maintenance et réparation
1 2

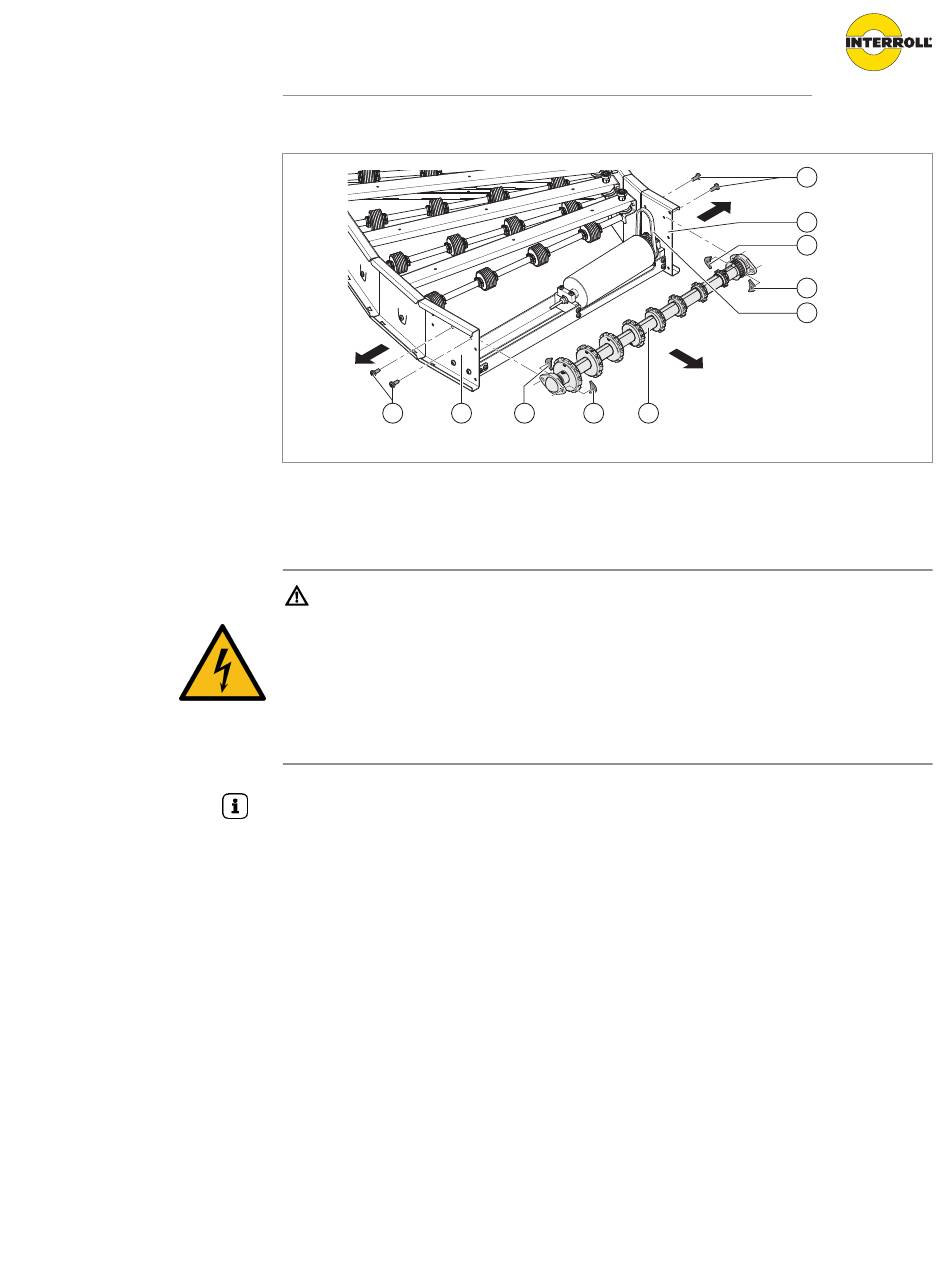

Démonter l'arbre d'entraînement
1 Vis Torx
2 Montant latéral
3 Rondelle d'espacement
DANGER
Risque mortel provoqué par électrocution et écrasement
Les travaux de montage et de maintenance réalisés sur les installations de convoyage de 400 V
en marche peuvent provoquer des accidents mortels par électrocution et écrasements graves.
4 Mettre l'ensemble du module de convoyage hors tension et le sécuriser contre une remise en
marche involontaire.
Fixer les vis avec un couple de serrage de 19 Nm.
Condition:
Le module est hors service.
R
4 Démonter la bande modulaire, voir "Remplacer la bande modulaire", page 45.
4 Dévisser les vis (1), retirer, vers le haut, l'arbre d'entraînement (5) d'entre les montants
latéraux (2) tout en enlevant la courroie dentée (4) de la poulie de l'arbre d'entraînement.
4 Après les travaux de maintenance : poser l'arbre d'entraînement (5) avec le support et les
rondelles d'espacement (3) entre les montants latéraux (2), l'introduire dans la courroie (4) et
le fixer avec les vis (1) sur le rayon intérieur et sur le rayon extérieur.
4 Monter la bande modulaire dans l'ordre inverse.
3 3 5
4 Courroie dentée
5 Arbre d'entraînement
1
2
3
3
4
49
