Interroll Courbe à bande modulaire SH 1200
Maintenance et réparation
Remplacer les arbres/axes

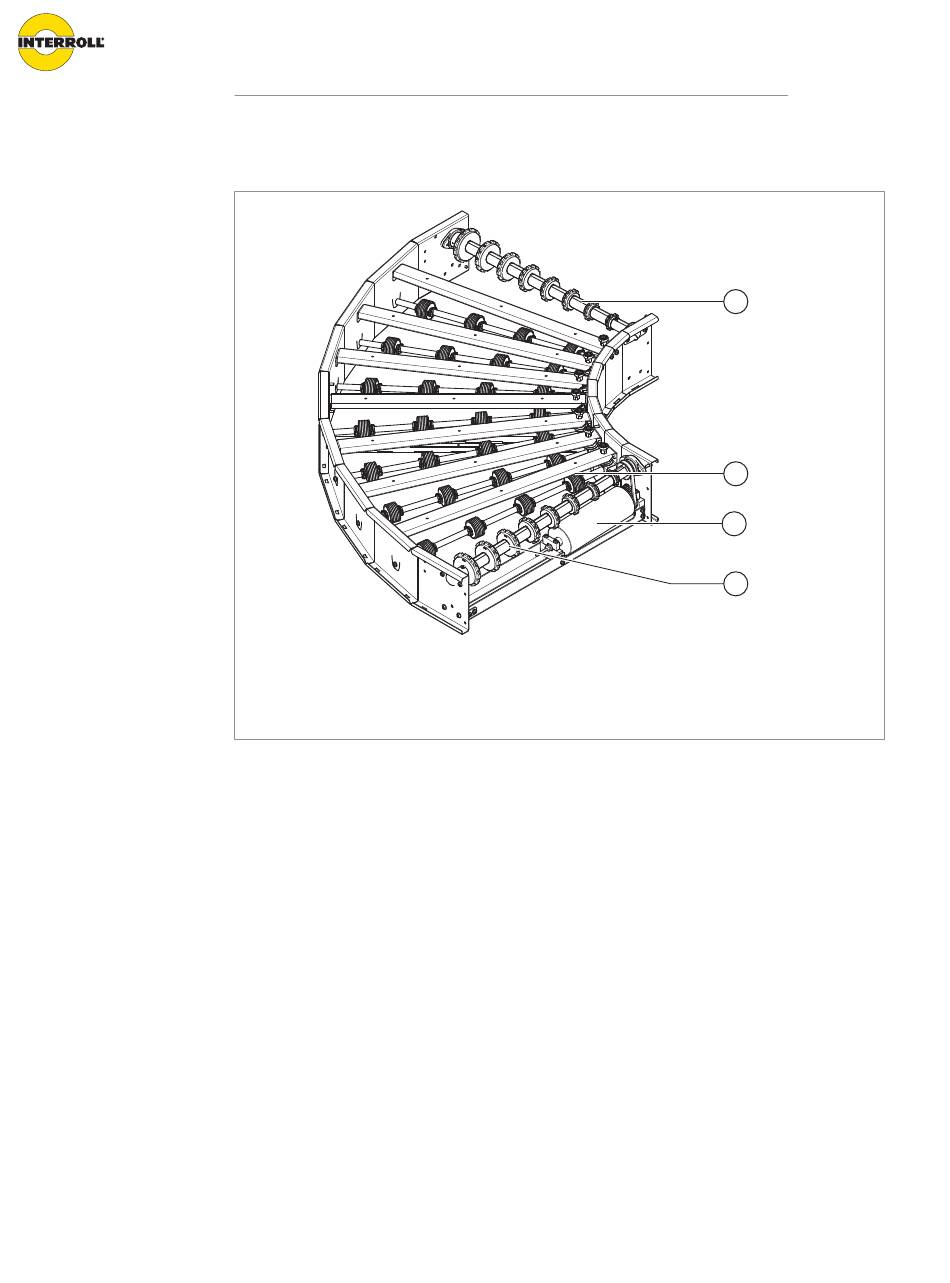

Aperçu des arbres/axes de la courbe à bande modulaire
1
Arbre de renvoi
2
Axe de retour
Les arbres et axes de la courbe à bande modulaire peuvent faire l'objet des travaux de
maintenance et remplacements de pièces suivants :
• Démonter l'arbre d'entraînement, voir "Démonter/monter l'arbre d'entraînement", page 49
• Démonter l'unité d'entraînement, voir "Démonter/monter l'unité d'entraînement", page 50
• Démonter l'arbre de renvoi, voir "Démonter/monter l'arbre de renvoi", page 51
• Remplacer les pignons à chaîne de l'arbre d'entraînement ou de renvoi, voir "Remplacer les
pignons à chaîne", page 52
• Remplacer le sous-groupe - axe de retour avec barre de liaison supérieure, voir "Remplacer
l'axe de retour", page 53
1
2
3
4
3
Unité d'entraînement
4
Arbre d'entraînement
Traduction du mode d'emploi original
Version 1.0 (06/2022) fr
