Remplacer le cache de
convoyeur intérieur et
extérieur
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
Interroll Courbe à bande modulaire SH 1200
Maintenance et réparation
1
2
3
Remplacer les caches de convoyeur

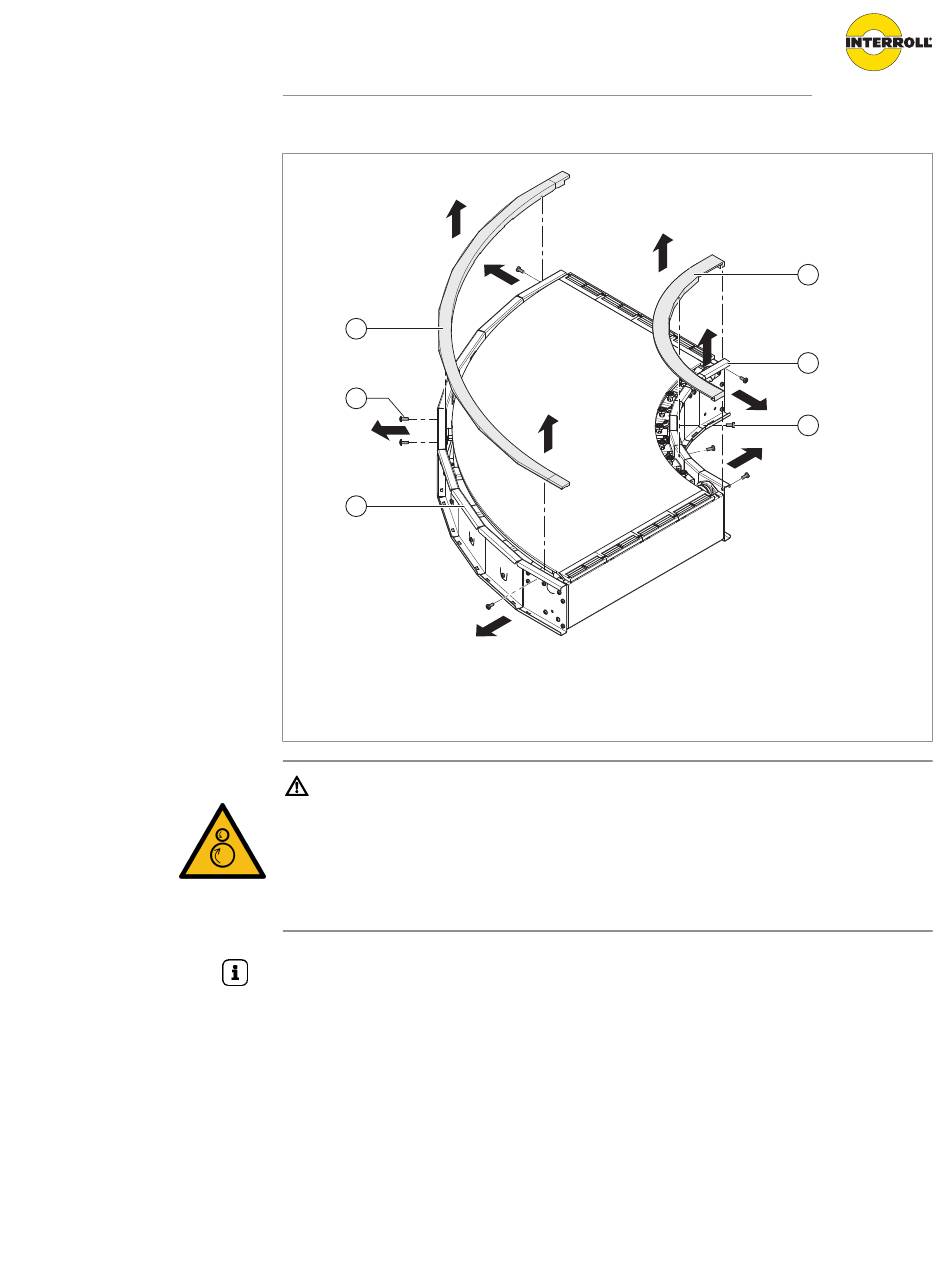

1 Cache de convoyeur extérieur
2 Vis Torx
ATTENTION
Risque d'écrasements et de décharges électriques
Les travaux de montage et de maintenance sur une installation de convoyage en cours de
fonctionnement peuvent donner lieu à des écrasements et des électrocution.
4 Mettre le module hors tension et le sécuriser contre une remise en marche involontaire.
Fixer les vis avec un couple de serrage de 19 Nm.
Condition:
Le module est hors service.
R
4 Dévisser les vis (2) du montant latéral (3) et enlever les caches (1, 4).
4 Mettre les anciens caches au rebut de manière appropriée.
4 Fixer le nouveau cache intérieur (4) par le bas dans le montant latéral (3) avec cinq vis (2).
4 Fixer le nouveau cache extérieur (1) par le bas dans le montant latéral (3) avec quatre vis
(2).
3 Montant latéral
4 Cache de convoyeur intérieur
4
3
2
47
