Interroll Courbe à bande modulaire SH 1200
Maintenance et réparation

Remplacer le support de l'arbre

Le remplacement des supports d'arbre nécessite le démontage préalable de l'arbre
d'entraînement et/ou de l'arbre de renvoi.

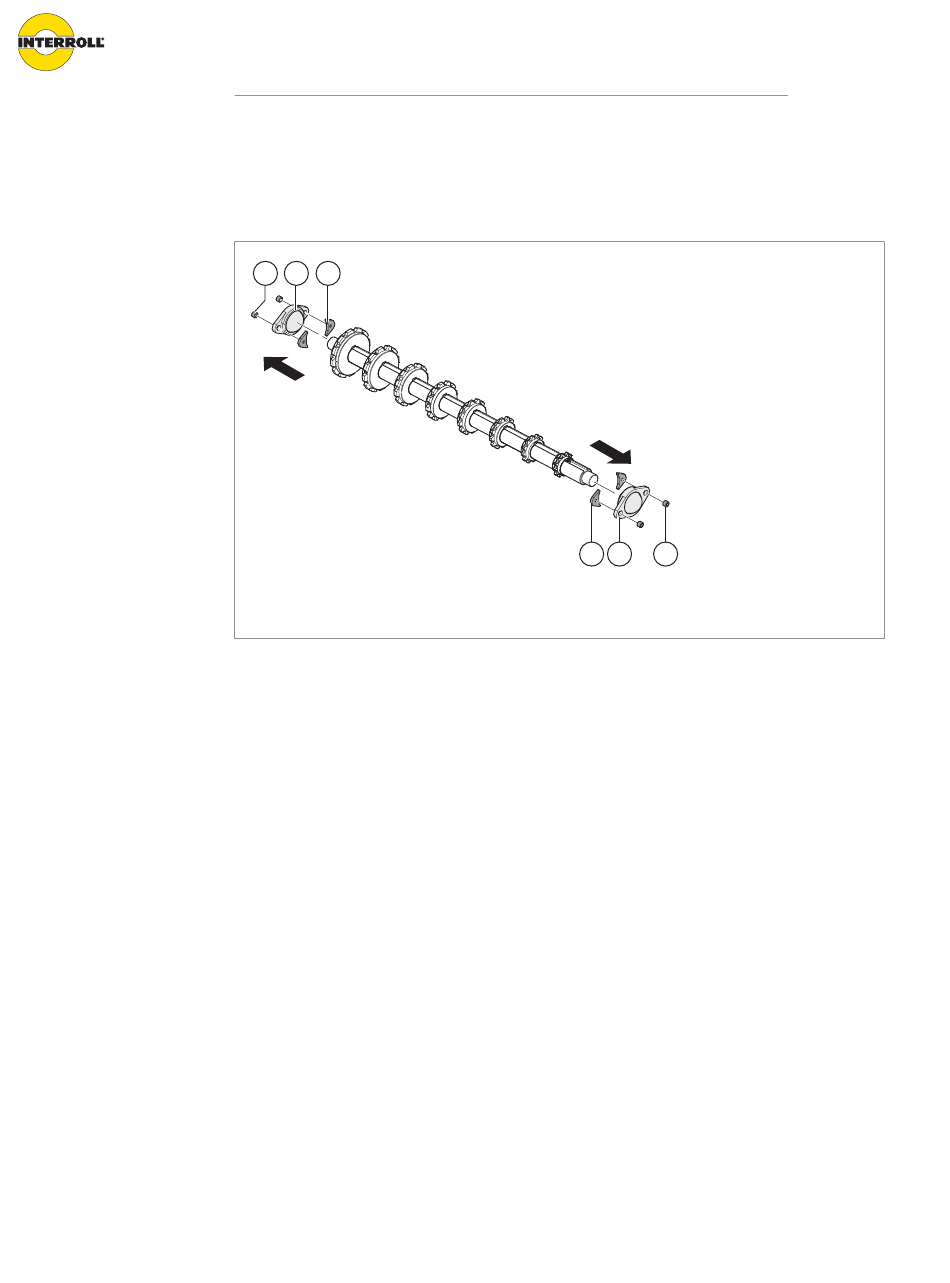

1 2 3
1 Manchon
2 Support
Condition:
Le module est hors service.
R
4 Démonter l'arbre d'entraînement ou de renvoi, voir "Démonter/monter l'arbre
d'entraînement", page 49, voir "Démonter/monter l'arbre de renvoi", page 51.
4 Retirer le support (2) ensemble avec les manchons (1) et les rondelles d'espacement (3) de
l'arbre.
4 Mettre l'ancien support au rebut de manière appropriée.
4 Enficher le nouveau support (2) ensemble avec les manchons (1) et les rondelles
d'espacement (3) sur l'arbre.
4 Monter l'arbre d'entraînement et l'arbre de renvoi dans l'ordre inverse.
3 2 1
3 Rondelle d'espacement
