Convoyeur à rouleaux
droit - Convoyeur à bande
modulaire droit (80)
30
Interroll Convoyeur à bande modulaire SH 1100
Assemblage
Les modules peuvent être reliés entre eux de différentes façons :
• De manière horizontale
• En pente ascendante de jusqu'à 4° maxi
• En pente descendante de jusqu'à 4° maxi

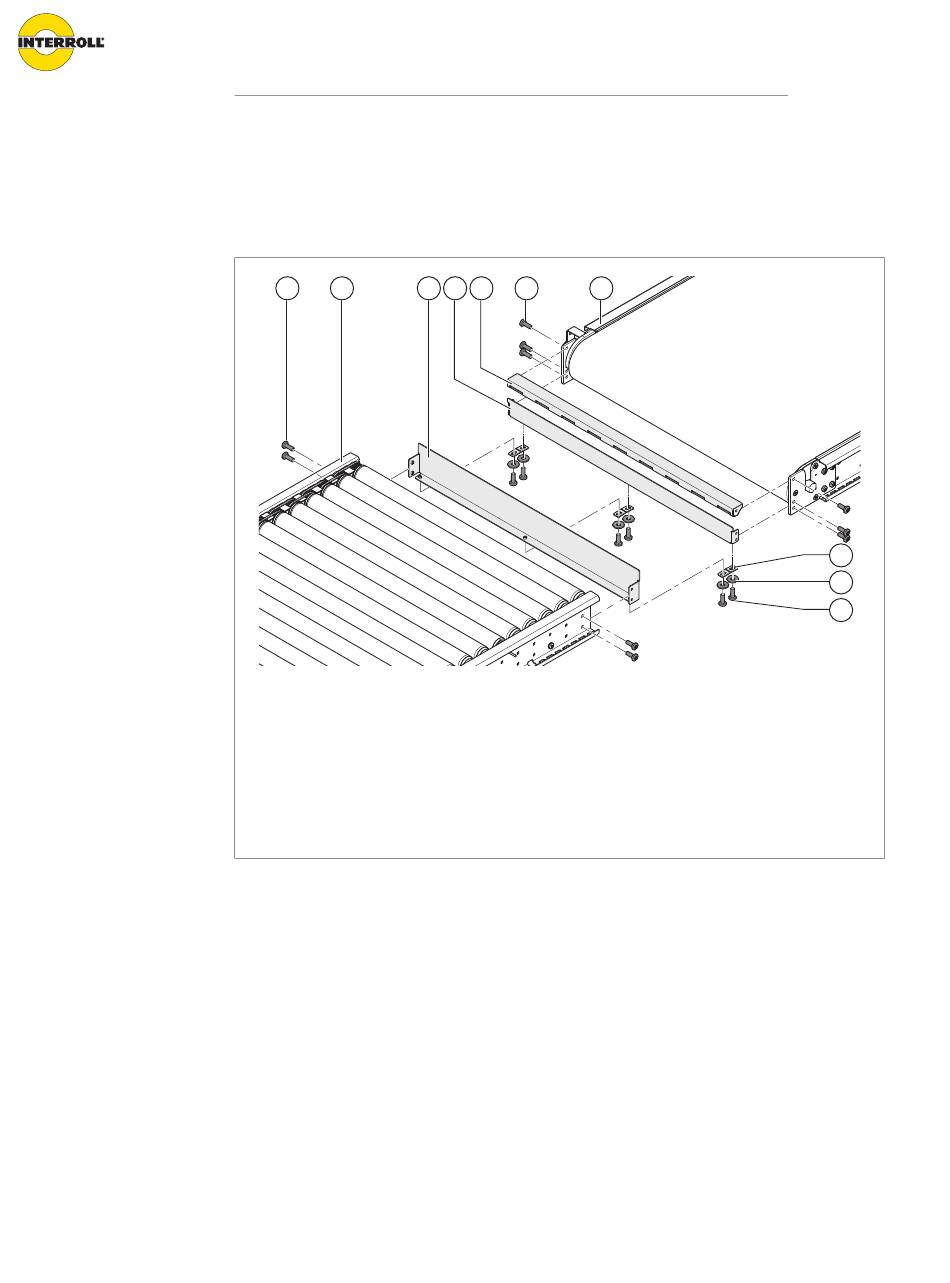

1
2
1
Vis Torx
2
Convoyeur à rouleaux
3
Protection anti-intrusion convoyeur à
rouleaux
4
Protection anti-intrusion du convoyeur à
bande modulaire HD (inférieure)
4 Disposer les modules (2, 6) à joindre les uns aux autres de manière à aligner les profilés
latéraux et à les avoir dans l'angle correct l'un par rapport à l'autre.
4 Aligner les bords supérieurs des modules au moyen des pieds réglables en hauteur des
piètements.
4 Vérifier l'alignement horizontal à l'aide d'un niveau à bulle ou d'un laser rotatif.
4 Fixer la hauteur réglée.
4 Fixer la protection anti-intrusion (4) en bas sur le profilé latéral du convoyeur à bande
modulaire (6) avec les vis (1).
4 Fixer la protection anti-intrusion (5) en haut sur le profilé latéral du convoyeur à bande
modulaire (6) avec les vis (1).
4 Fixer la protection anti-intrusion (3) en bas sur le profilé latéral du convoyeur à rouleaux (2)
avec les vis (1).
4 Joindre parfaitement les protections anti-intrusion (3, 4) avec les raccords de modules (7) à
droite, à gauche et au centre et les fixer avec les vis (1) et rondelles (8).
3
4
5
1
6
5
Protection anti-intrusion du convoyeur à
bande modulaire HD (supérieure)
6
Convoyeur à bande modulaire
7
Connecteur de module
8
Rondelle
7
8
1
Version 1.0 (06/2022) fr
Traduction du mode d'emploi original
