Version 1.2 (05/2016) fr
Traduction du mode d'emploi original
Interroll Convoyeur à rouleaux sans entraînement
RM 8110, RM 8120
Assemblage
Montage de la cellule photoélectrique et du réflecteur
La cellule photoélectrique et le réflecteur sont livrés sous forme d'unité prête à l'emploi :
• La cellule photoélectrique se trouve à l'intérieur du support de cellule photoélectrique.
• Le film réflecteur est collé sur le support du réflecteur.
1
2

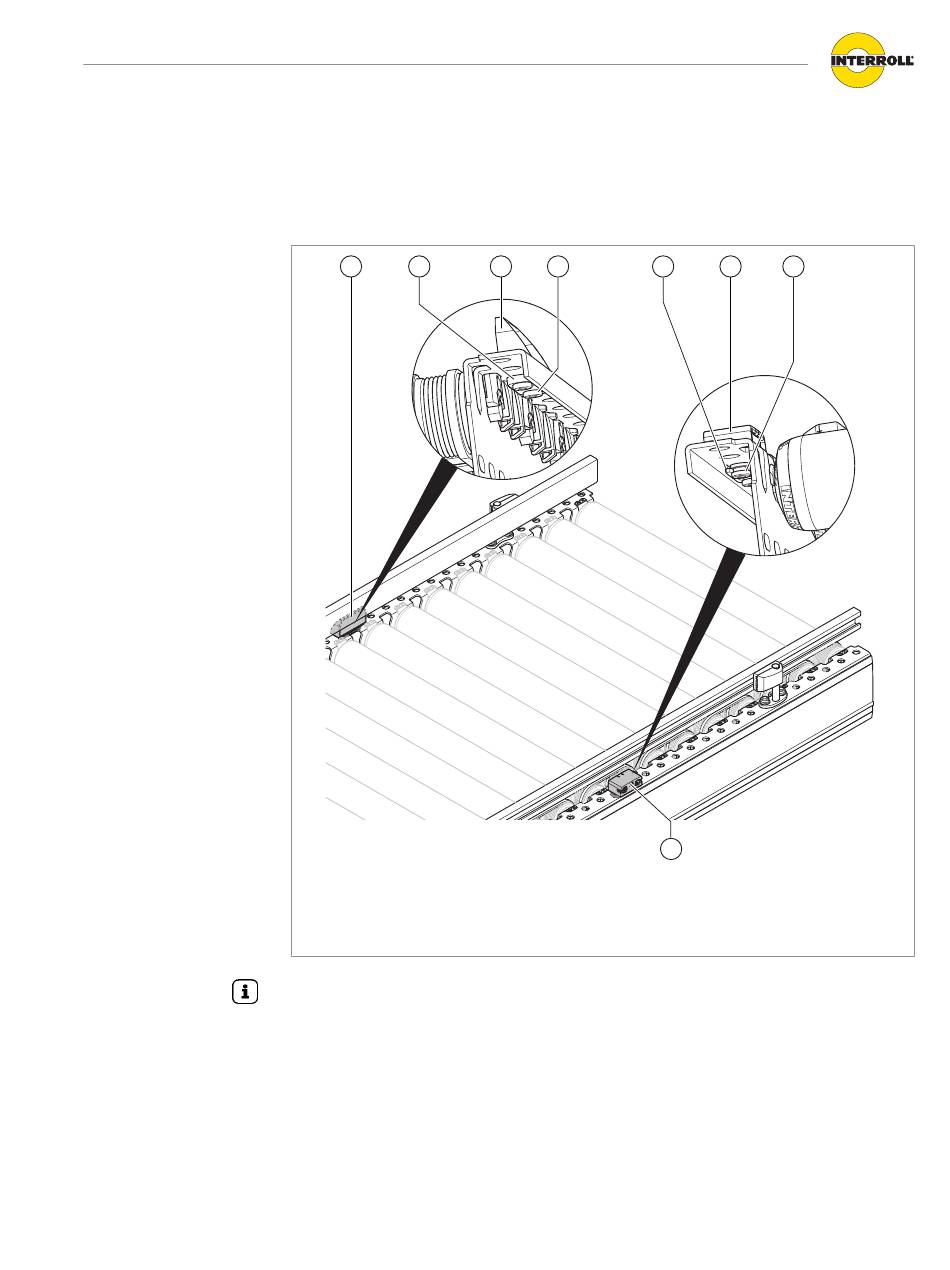

La cellule photoélectrique et le réflecteur doivent être montés exactement en face l'un de l'autre
1
Réflecteur
2
Agrafe
La cellule photoélectrique peut être montée à différents endroits du module : Sur le montant
latéral (épaisseur de tôle t = 2,5 mm), sur la tôle de montage (t = 2,5 mm) ou sur le guidage
latéral (t = 4,5 mm).
Condition:
Le module est hors-service.
R
4 Séparer l'agrafe (2) ainsi que la cellule photoélectrique (4) et/ou le réflecteur (1) de
l'étrier du canal.
4 Éliminer le canal de manière appropriée.
1
3
2
4
3
Entretoises de fixation
4
Cellule photoélectrique
4
3
31
