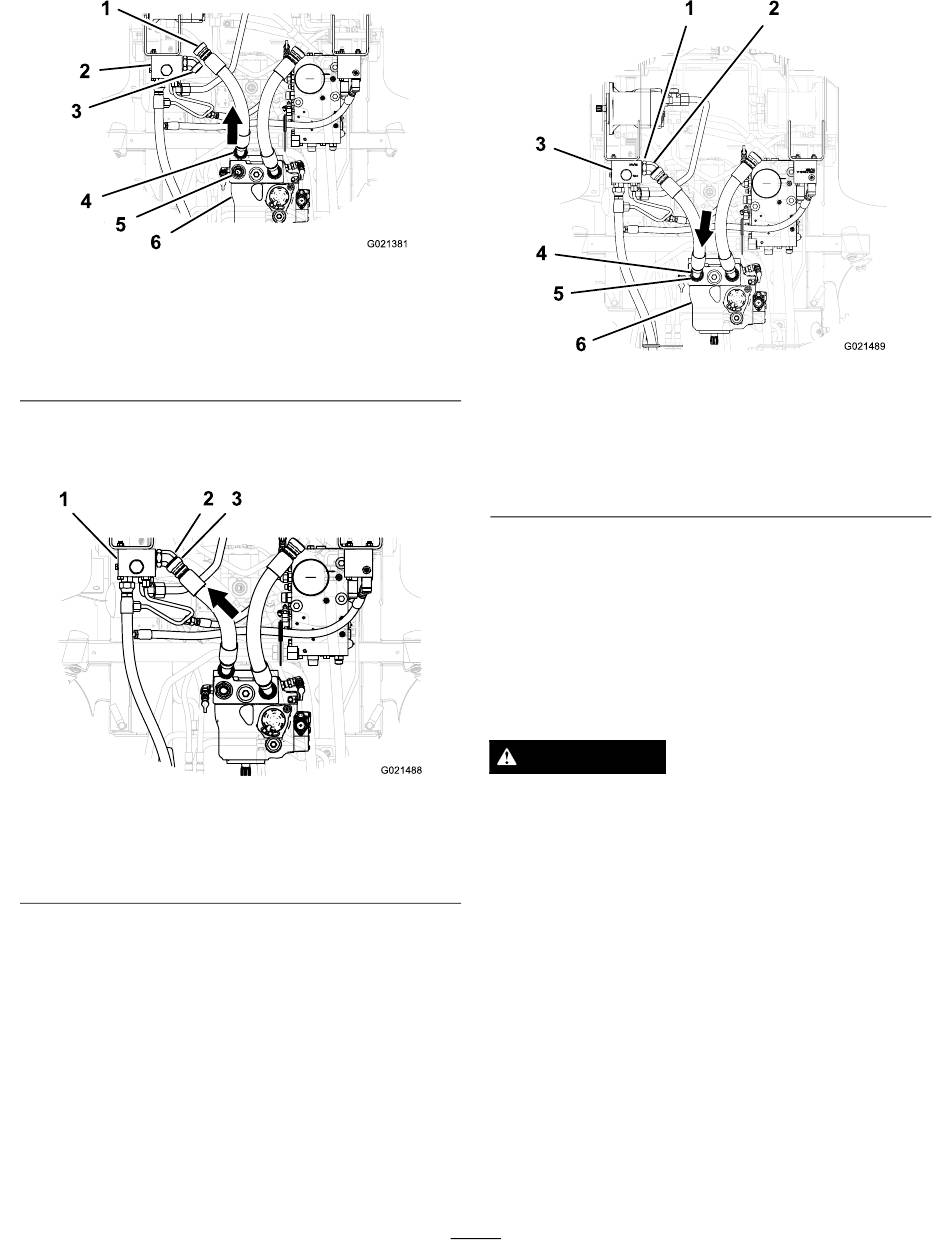

Figure 17
1. Raccord droit (flexible de
pression hydraulique)
2. Collecteur de diviseur de
débit
3. Raccord hydraulique à 45° 6. Pompe hydraulique
3. Alignez le raccord droit du flexible de pression
hydraulique sur le raccord hydraulique à 45° du
collecteur de diviseur de débit (Figure 18).
Figure 18
1. Collecteur de diviseur de
débit
2. 45Raccord hydraulique à
45°
4. Vissez le raccord droit du flexible de pression
hydraulique sur le raccord hydraulique à 45° du
collecteur de diviseur de débit (Figure 18).
5. Alignez le raccord à 45° du flexible de pression sur le
raccord droit de la pompe hydraulique (Figure 19).
4. Raccord à 45° (flexible de
pression hydraulique)
5. Raccord hydraulique droit
3. Raccord droit (flexible de
pression hydraulique)
1. Écrou de blocage
2. 45Raccord hydraulique à
45°
3. Collecteur de diviseur de
débit
6. Vissez le raccord à 45° du flexible de pression sur le
raccord droit de la pompe hydraulique (Figure 19).
7. Serrez l'écrou de blocage du raccord hydraulique à 45°
situé dans le collecteur de diviseur de débit (Figure 19).
8. Serrez le raccord droit et le raccord à 45° du flexible de
pression à un couple de 150 à 184 Nm.
Recherche de fuites hydrauliques
ATTENTION
Le liquide hydraulique qui s'échappe sous pression
peut transpercer la peau et causer des blessures
graves.
• Vérifiez l'état des flexibles et conduites
hydrauliques, ainsi que le serrage de tous les
raccords et branchements avant de mettre le
système hydraulique sous pression.
• N'approchez pas les mains ou autres parties du
corps des fuites en trou d'épingle ou des gicleurs
d'où sort le liquide sous haute pression.
• Utilisez un morceau de papier ou de carton pour
détecter les fuites.
• Évacuez avec précaution toute la pression du
système hydraulique avant toute intervention
sur le système.
• Consultez immédiatement un médecin si du
liquide est injecté sous la peau.
9
Figure 19
4. Raccord à 45° (flexible de
pression hydraulique)
5. Raccord hydraulique droit
6. Pompe hydraulique
