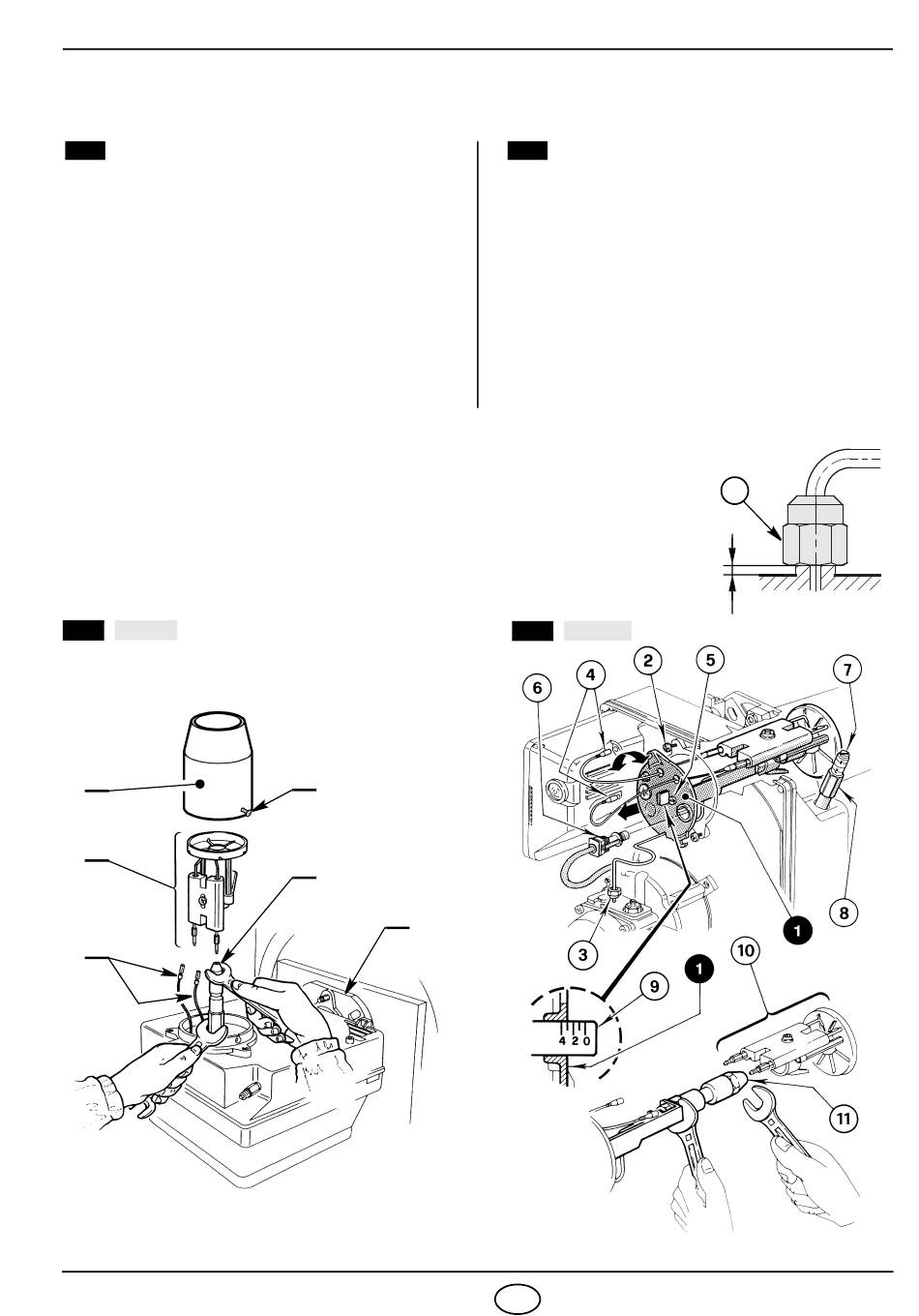

4.3 ONDERHOUDSPOSITIE
U KUNT DE VERSTUIVER, DE VLAMHAKER EN DE ELEKTRODEN OP TWEE MANIEREN BEREIKEN
A
Fig. 10
Schroef de bevestigingsmoer van de flens (1)
los en verwijder dan de brander uit de ketel (1).
Hang de brander vast aan de flens (1), draai de
schroeven (3) los en verwijder de branderkop (2).
Maak de kabels (4) los van de elektroden, verwi-
jder de houder van de vlamhaker (5) van de ver-
stuiverlijn nadat u de schroef (3, Fig. 12, blz. 10)
heeft losgedraaid.
De verstuiver (6) correct vastdraaien, zoals
aangeduid op de tekening.
OPGELET
Bij hermontage van de verstuiverlijn (1, Fig. 11) de moer (3) aandraaien
zonder hem de aanslag te laten raken met een aanhaalmoment van 15 Nm,
zoals in de figuur hiernaast getoond wordt.
A
Fig. 10
2
5
4
3
6
1
S7477
B
Fig. 11
Verwijder de verstuiverlijn (1) nadat u de
schroeven (2) en de moer (3) losdraaide, de
kabels van de controledoos (4) en de vlam-
beveilinging (6) ontkoppelde.
Maak de kabels (4) los van de elektroden, verwi-
jder de houder van de vlamhaker (10) van de
verstuiverlijn (1) nadat u de schroef (3, Fig. 12,
blz. 10) heeft losgedraaid.
De verstuiver (11) correct vastdraaien, zoals
aangeduid op de tekening.
B
Fig. 11
