IMPIANTI MONOTUBO IN PRESSIONE

Gli impianti monotubo in pressione presentano una pres-
sione del combustibile positiva all'ingresso del bruciatore.
Tipicamente hanno il serbatoio ad altezza maggiore del
bruciatore o sistemi di pompaggio del combustibile esterni
al bruciatore.

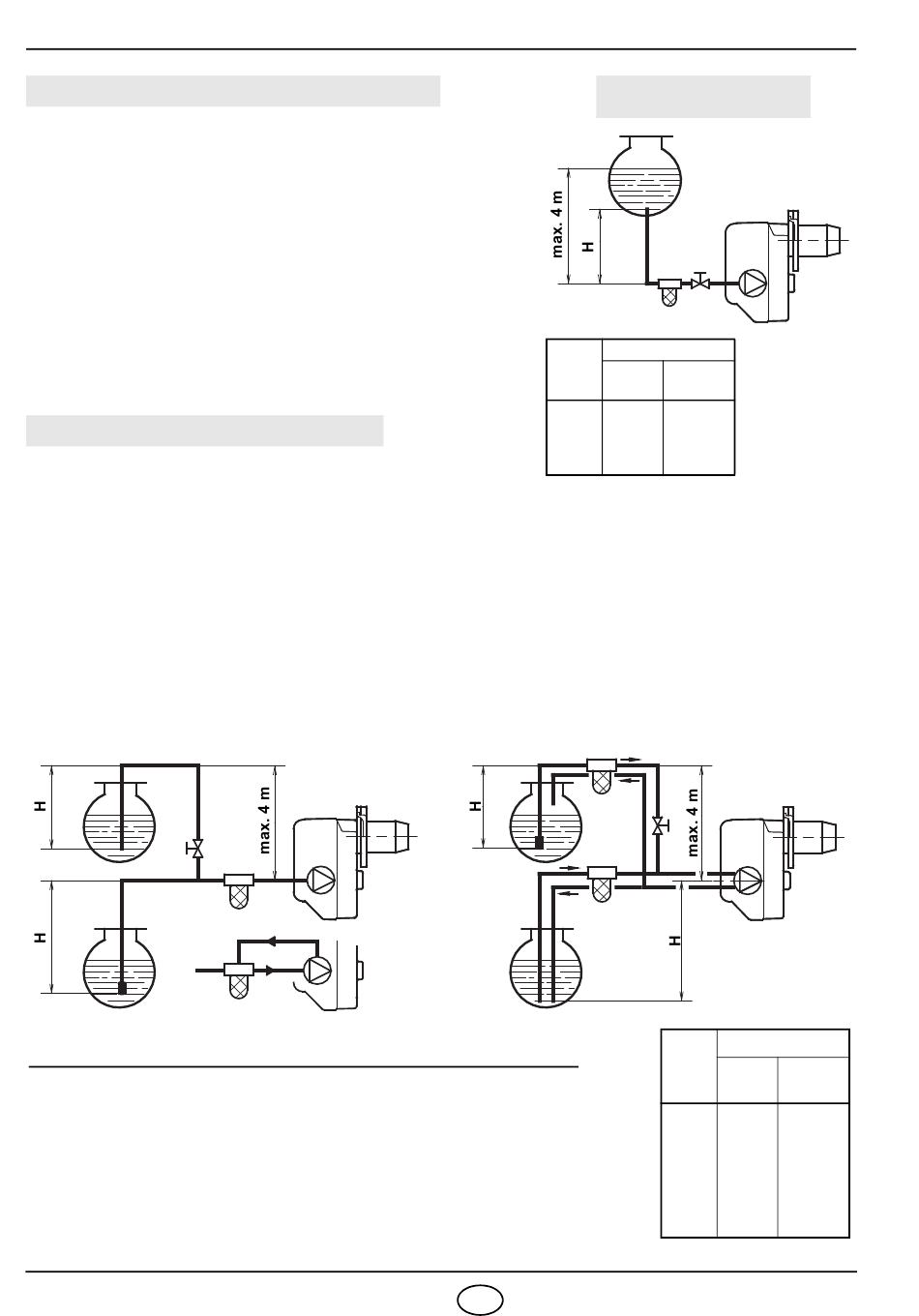

Nell'impianto di Fig. 6, la tabella riporta le lunghezze mas-
sime indicative per la linea di alimentazione in funzione del
dislivello, della lunghezza e del diametro della condotta
combustibile.

INNESCO POMPA

È sufficiente allentare l'attacco del vacuometro (5, Fig. 5)
ed attendere la fuoriuscita del combustibile.

IMPIANTI IN DEPRESSIONE

Gli impianti in depressione presentano una pressione del
combustibile negativa (depressione) all'ingresso del bru-
ciatore. Tipicamente hanno il serbatoio ad altezza minore del bruciatore.
Negli impianti di Fig. 7 e 8, la tabella riporta le lunghezze massime indicative per la linea di alimentazione in
funzione del dislivello, della lunghezza e del diametro della condotta combustibile.
INNESCO POMPA
Negli impianti di Fig. 7 e 8 è necessario avviare il bruciatore ed attendere l'innesco. Nel caso in cui avviene
il blocco del bruciatore prima dell'arrivo del combustibile, attendere almeno 20 secondi, poi ripetere l'ope-
razione.
Negli impianti in depressione bitubo (Fig. 8) si consiglia di far arrivare la tubazione di ritorno alla stessa al-
tezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.
Se, invece, la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile.
Questa soluzione è meno affidabile della precedente per la possibile mancanza di tenuta della valvola.
NOTA PER TUTTI I TIPI DI IMPIANTO
L'installatore deve garantire che la depressione di alimentazione non su-
peri mai 0,4 bar (30 cm Hg). Oltre tale valore si ha liberazione di gas dal
combustibile. Si raccomanda che le tubazioni siano a perfetta tenuta.
H = dislivello; L = max. lunghezza del tubo di aspirazione;
ø i = diametro interno del tubo.
20039735
(Fig. 6)
(Fig. 7 e 8)
Fig. 7
6
IMPIANTO NON
AMMESSO IN GERMANIA
D5703
L metri
H
øi
metri
8 mm
0,5 10
1 20
1,5 40
2 60
I
Fig. 6
ø i
10 mm
20
40
80
100
Fig. 8
D5705
L metri
H
ø i ø i
metri
8 mm 10 mm
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
