Fonctions - Festo VAEM-V-S8RS2 Notice Originale

Catalogue produit
Schéma des
connexions
Borne de raccordement [X5]
Borne de raccordement [X6]

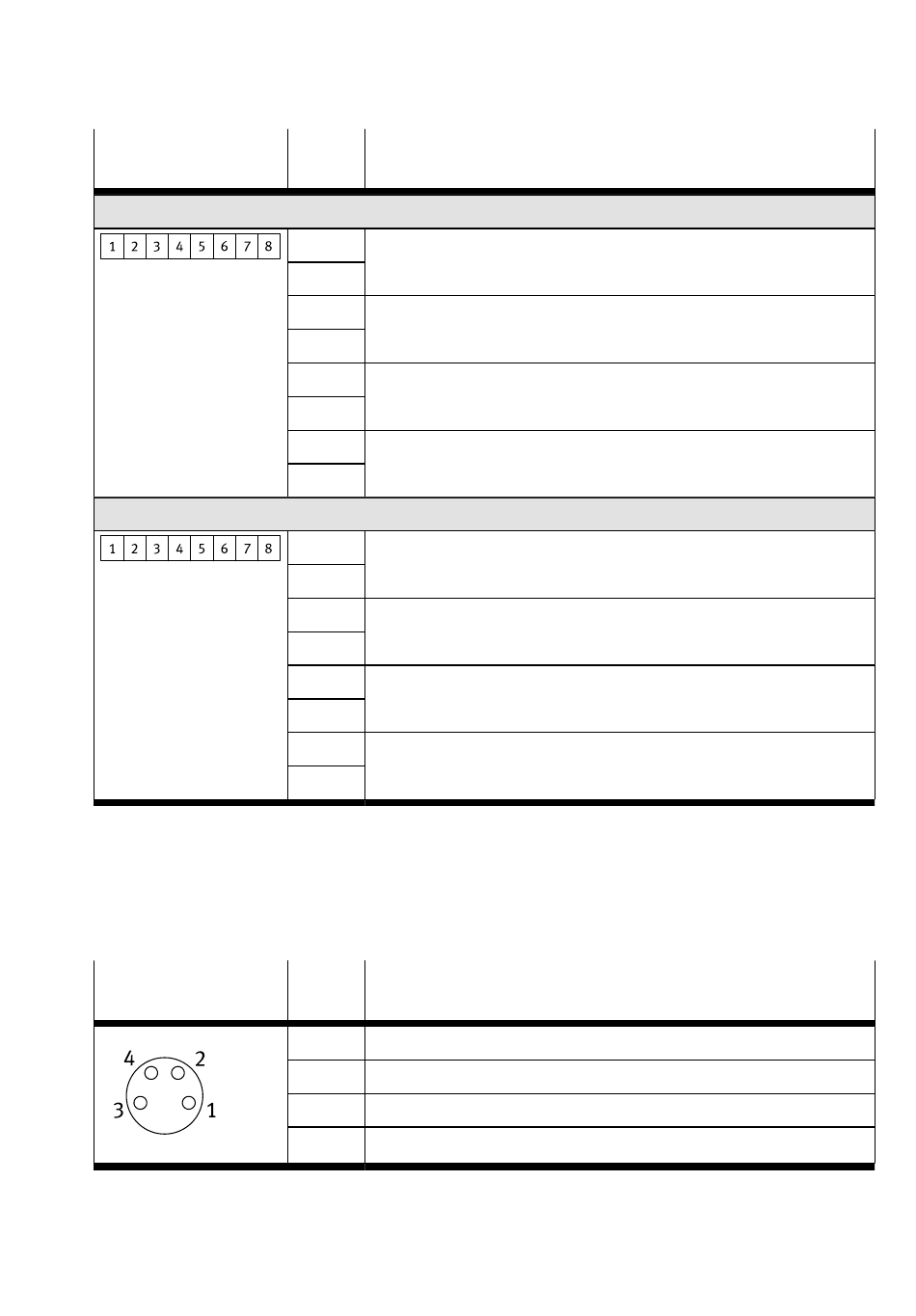

Tab. 4 Affectation des broches des bornes de raccordement [X5] et [X6]
Interface [X2]: Ethernet
L'interface [X2] n'a pas de fonction dans la version VAEM-V-S8RS2 avec la version 1.1 du micrologiciel.
Interface [X3] : RS232
L'interface [X3]représente l'interface de communication via RS232.
Schéma des
connexions
Tab. 5 Affectation des broches de l'interface [X3]
5.2

Fonctions

Festo — VAEM-V-S8RS2 — 2020-09b
Broche Fonction
1 Raccord du distributeur 1
2
3 Raccord du distributeur 2
4
5 Raccord du distributeur 3
6
7 Raccord du distributeur 4
8
1 Raccord du distributeur 8
2
3 Raccord du distributeur 7
4
5 Raccord du distributeur 6
6
7 Raccord du distributeur 5
8
Broche Fonction
1 GND - Common Ground
2 TxD - Transmit Data
3 RxD - Receive Data
4 NC - Not connected
7
