GS2/24V
Notice de montage et d'utilisation
fr
Commande à courant continu pour moteurs
tubulaires à courant continu 24 V
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
4007 630 039 0a 25/09/2020
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker GS2
Sommaire des Matières pour Becker GS2
- Page 1 GS2/24V Notice de montage et d’utilisation Commande à courant continu pour moteurs tubulaires à courant continu 24 V Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
-
Page 2: Table Des Matières
Sommaire Généralités...................... 3 Garantie ....................... 3 Consignes de sécurité................... 4 Utilisation conforme .................... 5 Montage ...................... 5 Schéma fonctionnel .................... 7 Raccordement électrique .................. 7 Fonctionnement.................... 9 Maintenance ...................... 9 Nettoyage ...................... 9 Élimination ...................... 9 Caractéristiques techniques ................. 10 Déclaration de conformité UE simplifiée.............. 10 2 - fr... -
Page 3: Généralités

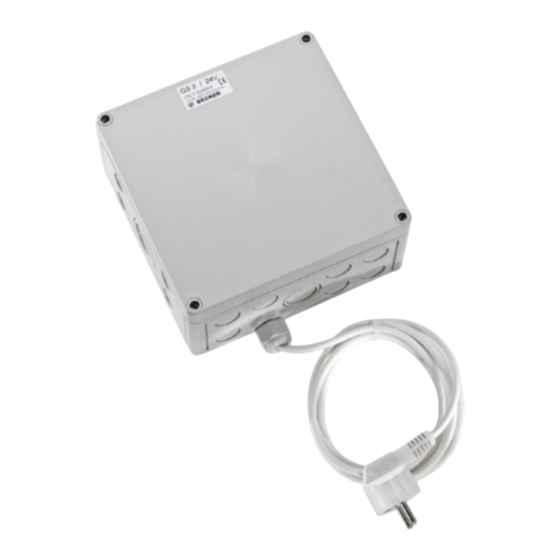

La commande à courant continu GS2 est un bloc d’alimentation destiné à commander les moteurs à courant continu 24 V de Becker. Les données relatives à la puissance de la commande sont adaptées à ces moteurs. En cas de surcharge du transformateur, le commutateur thermique intégré... -
Page 4: Consignes De Sécurité
Consignes de sécurité Remarques générales • Utilisez l’appareil uniquement dans des locaux secs. • Utilisez uniquement des pièces d’origine du fabricant de com- mandes n’ayant subi aucune modification. • Tenez les enfants à l’écart des commandes. • Respectez les directives spécifiques de votre pays. Prudence •... -
Page 5: Utilisation Conforme
Utilisation conforme Le type de commande décrit dans la présente notice est prévu pour l’alimentation et la commande des moteurs tubulaires à courant continu de 24 V de BeckerAntriebe pou- vant être utilisés pour les protections solaires, les volets roulants, les portes roulantes ou les fermetures similaires. - Page 6 Ouverture de la commande Montage mural Fixez la commande sur le mur en serrant 4 vis (tête de vis Ø 7,5 mm maxi.) adaptées au support dans les alésages prévus dans les coins. 6 - fr...
-
Page 7: Schéma Fonctionnel
Schéma fonctionnel Commande à courant continu GS2/24V Secteur 230 V / 50-60 Hz Raccordement électrique Branchement de l’accumulateur Sur la borne A et 0 V, l’alimentation peut se faire via la commande à courant continu GS1 ou l’accumulateur. En cas de coupure de courant, la tension utilisée est celle déli- vrée au niveau de la borne A. -
Page 8: Schéma Des Connexions
Schéma des connexions Commande à courant continu GS2/24V Stör L1 PE N rouge vert A 0V RD( ) 4 BK( ) 3 BN( ) 2 BU( ) 1 Alimentation via la commande GS1 RD (4) + BK (3) - BN (2) -
Page 9: Fonctionnement
Fonctionnement Le LED verte sert à contrôler la tension d’alimentation de 24 V. La LED rouge indique un mode de fonctionnement générateur élevé non admissible. Si la vitesse du moteur tubulaire est plus de deux fois su- périeure à la vitesse nominale, la tension dépasse alors 50 V. -
Page 10: Caractéristiques Techniques
Fusible 6,3 A temp. Déclaration de conformité UE simplifiée La société Becker-Antriebe GmbH atteste par la présente que la commande satisfait aux exigences des directives 2014/30/UE et 2014/35/UE. Le texte intégral de la déclaration de conformité UE est disponible sur Internet à...
