Endress+Hauser Indumax CLS50D Information Technique page 14

14
• Bride tournante ANSI 2" 150 lbs
• Bride tournante JIS 10K 50A
• Bride EN 1092-1 DN50 PN16
• Bride ANSI 2" 300 lbs
• Bride JIS 10K 50A
Dimensions des brides

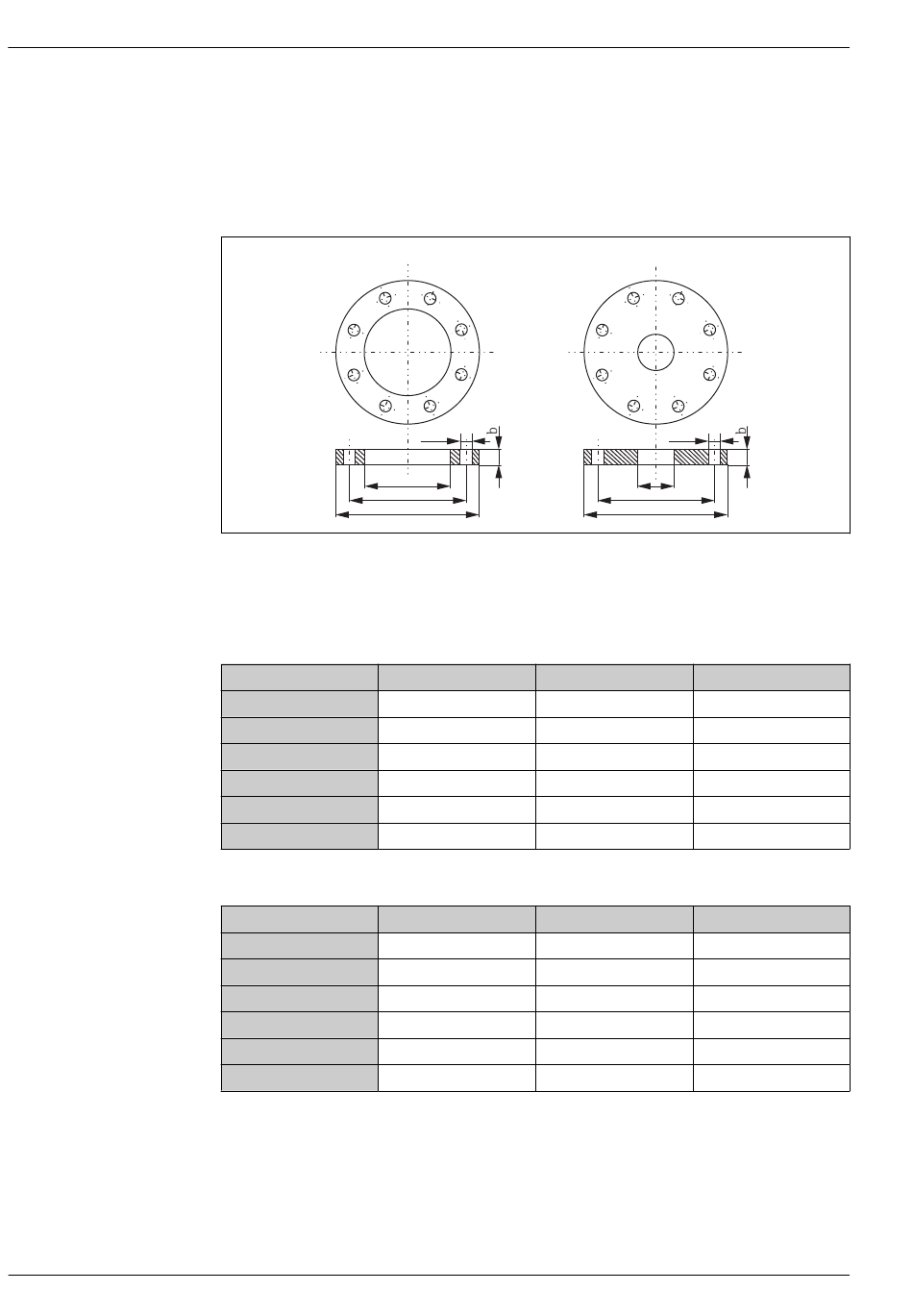

 16 Dimensions des brides
1 Bride tournante (PP-GF)
2 Bride fixe (inox)
Dimensions en mm
Bride tournante PP-GF DN50 PN10
D 165
Ø k 125
d 4 x 18
2
b 18
a 78
Vis M16
Dimensions en mm
Bride fixe inox 316 L DN50 PN10
D 165
Ø k 125
d 4 x 18
2
b 18
a 27
Vis M16
1
d
2
a
Ø k
D
ANSI 2" 150 lbs
165
121
8 x 19
18
78
M16
ANSI 2" 300 lbs
165.1
127
8 x 19
22.2
27
M16
Indumax CLS50D/CLS50
2
d
2
a
Ø k
D
A0024986
JIS 10K 50A
152
120
4 x 19
18
78
M16
JIS 10K 50A
155
120
4 x 19
16
27
M16
