Indumax CLS50D/CLS50
Pression de process
(absolue)
Courbe température/
pression
Endress+Hauser
Max. 21 bar (305 psi), selon la version de capteur, voir la courbe pression/température
CLS50D
p (abs.)
[psi]
[bar]
305 21
247 17
160 11
15 1
–20
–4 +23

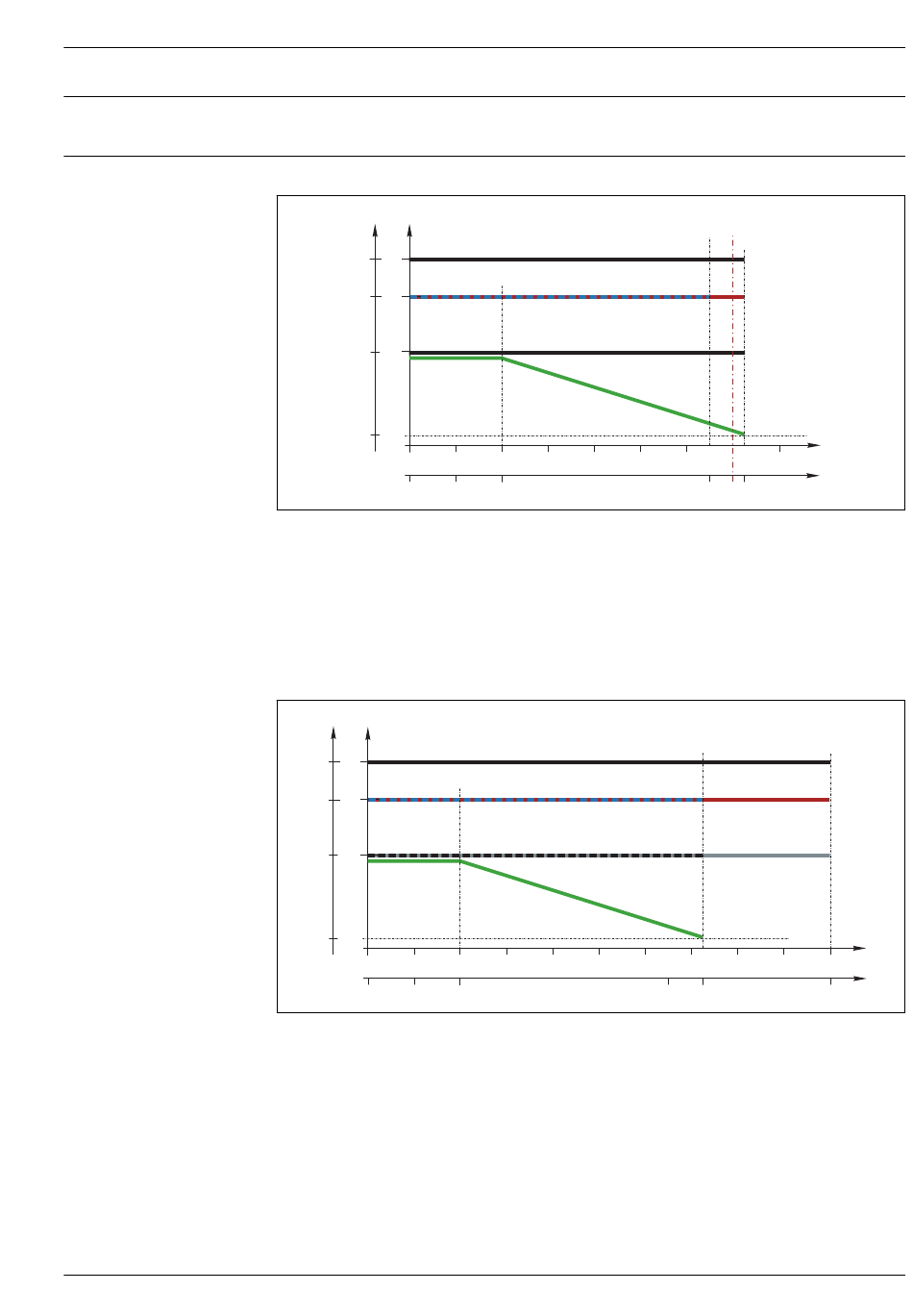

 11 Diagramme de pression et de température
1 Capteur PEEK, sans bride
2 Capteur PFA, sans bride (ligne bleue)
3 Capteur PEEK ou PFA, avec bride DN50/ANSI 2" (ligne rouge)
4 Capteur PEEK ou PFA, avec bride JIS
5 Capteur PEEK ou PFA, avec bride tournante PVDF (ligne verte)
CLS50
p (abs.)
[psi]
[bar]
305 21
247 17
160 11
15 1
–20 0
–4 +23
 12 Diagramme de pression et de température
1 Capteur PEEK, sans bride
2 Capteur PFA, sans bride ou avec bride DN50/ANSI 2" (ligne bleue)
3 Capteur PEEK, avec bride DN50/ANSI 2" (ligne rouge)
4 Capteur PFA, avec bride JIS (ligne noire)
5 Capteur PEEK ou PFA, avec bride tournante PVDF (ligne verte)
6 Capteur PEEK, avec bride JIS (ligne grise)
