Exemples de montage

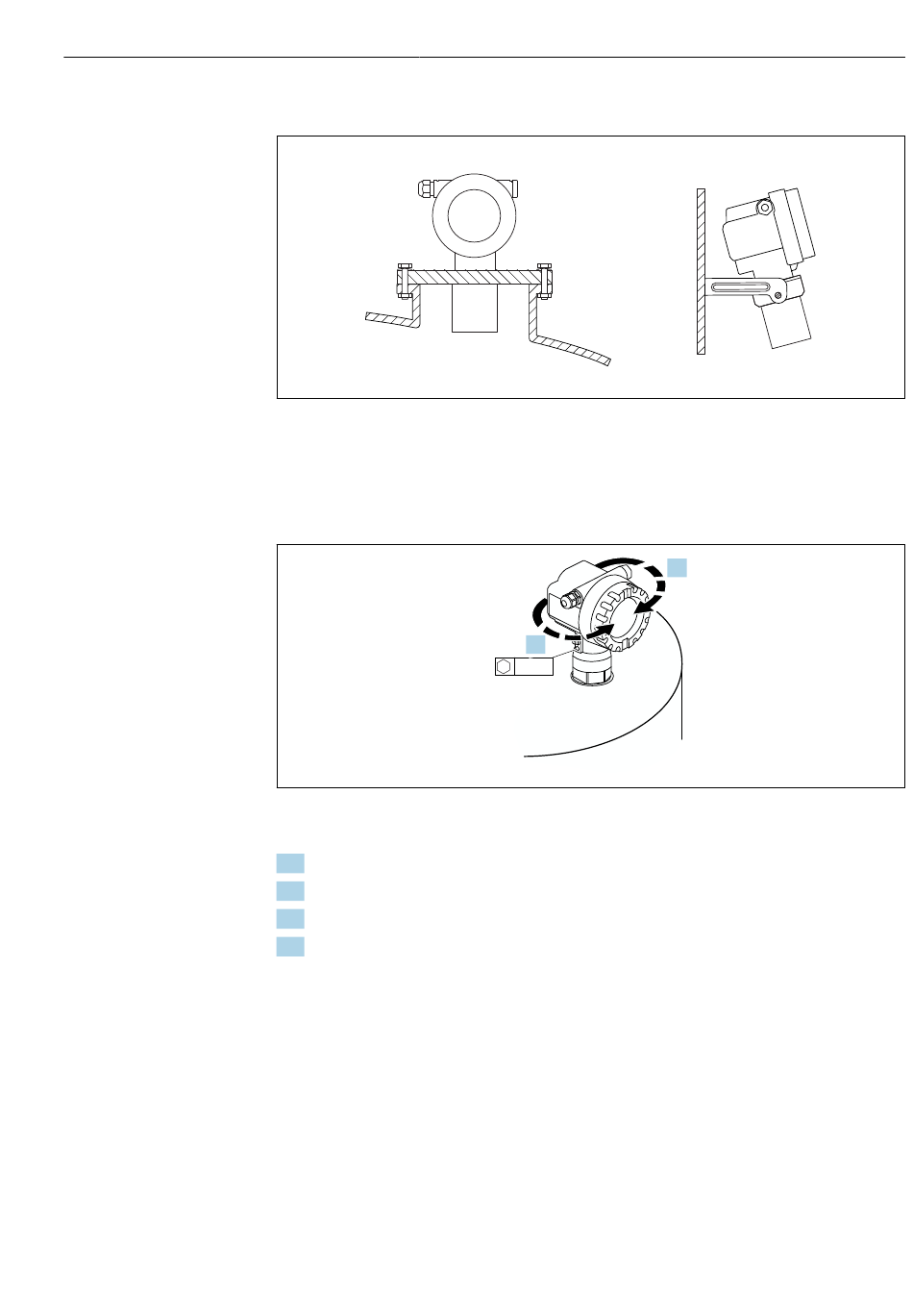

 9 Exemples de montage
A Montage avec bride universelle (p. ex. zone explosible, Zone 20)
B Montage sans étrier de montage (zone non explosible, Zone 20)
5.1.6 Rotation du boîtier
 10 Rotation du boîtier F12 ou T12, (boîtier F12 dans l' e xemple)
1. Desserrer la vis de fixation.
2. Tourner le boîtier dans la direction souhaitée, maximum 350 °.
3. Serrer la vis de fixation, couple maximal 0,5 Nm (0,36 lbf ft).
4. Bloquer la vis de fixation ; utiliser une colle spécialement conçue pour le métal.
5.2

Gamme de mesure

5.2.1 Caractéristiques du capteur
• Angle d' é mission (α) : 9 °
• Distance de blocage (BD) : 0,4 m (1,3 ft)
• Gamme maximale pour les liquides : 10 m (33 ft)
• Gamme maximale pour les solides en vrac : 5 m (16 ft)
A
-
1.
4 mm
Montage
B
.
2.
A0038822
A0037777
