Compatibilité Électromagnétique; Refroidissement À Eau - Endress+Hauser Gammapilot M FMG60 Information Technique

Gammapilot M FMG60
Compatibilité
électromagnétique
Refroidissement à eau
Endress+Hauser
• Emissivité selon EN 61326, appareil de la classe B
• Immunité selon EN 61326, annexe A (domaine industriel) et recommandation NAMUR NE21

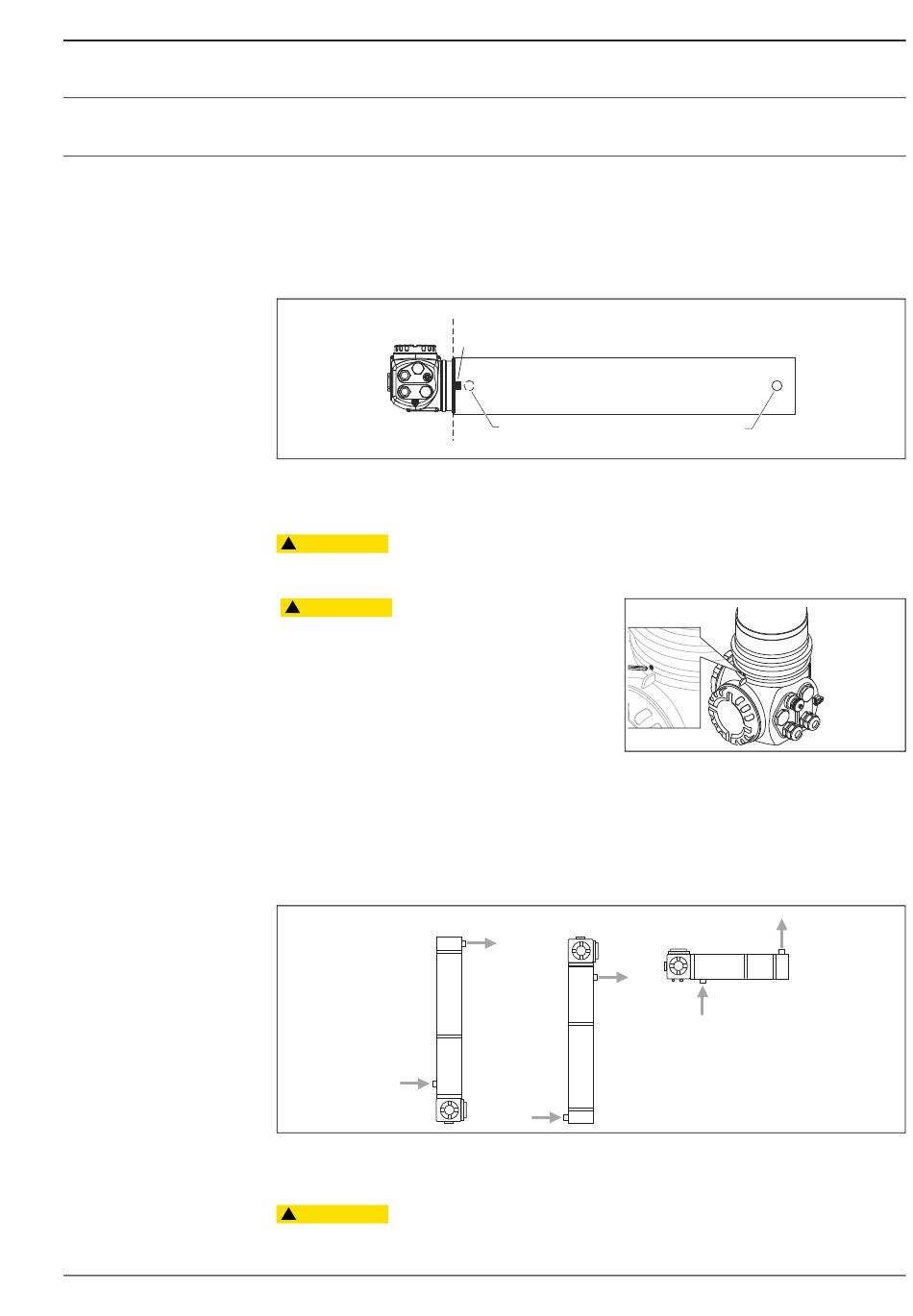

Pour les versions du Gammapilot M avec enveloppe de refroidissement à eau :
• Matériau : 316L
• Raccordement à l' a rrivée d' e au : 2 x G1/4"A, DIN ISO 228
• Température à l' e ntrée : max. 40 °C (104 °F)
• Température à la sortie : max. 50 °C (122 °F) (surveillance de température recommandée)
• Pression hydraulique : 4...6 bar (60...90 psi)
A
A T <75 °C (167 °F)
B T <120 °C (248 °F)
ATTENTION
!
Le détecteur ou l'enveloppe de refroidissement peut être endommagé si l'eau de refroidissement gèle.
‣ Vider l' e nveloppe de refroidissement ou la protéger contre le gel.
ATTENTION
!
Si vous utilisez une enveloppe de refroidissement
à eau
‣ Il est recommandé de raccorder séparément
l' e nveloppe de refroidissement à la terre par la
borne prévue à cet effet (voir figure ci-dessus).
‣ La température ambiante de la tête de
raccordement ne doit pas dépasser 75 °C (167 °F).
Cela est également valable en cas d' u tilisation d' u n
refroidissement à eau.
‣ Les trois vis qui servent à fixer le tube du détecteur
à la tête de raccordement ne doivent pas être
dévissées.
Positions de montage
A
A Position de montage privilégiée pour la mesure de niveau : tête de raccordement en bas
B Cas exceptionnel (par ex. manque de place) : possibilité d' a voir la tête de raccordement en haut
C Position de montage pour la détection de seuil et la mesure de densité
ATTENTION
!
L'entrée d'eau doit toujours se trouver en bas pour que l'enveloppe de refroidissement à eau soit
entièrement remplie.
B
*
G1/4"A
B
G1/4"A
C
A0018078
A0018068
A0018079
25
