AERMEC WRCB Manuel D'utilisation page 20

Table des Matières

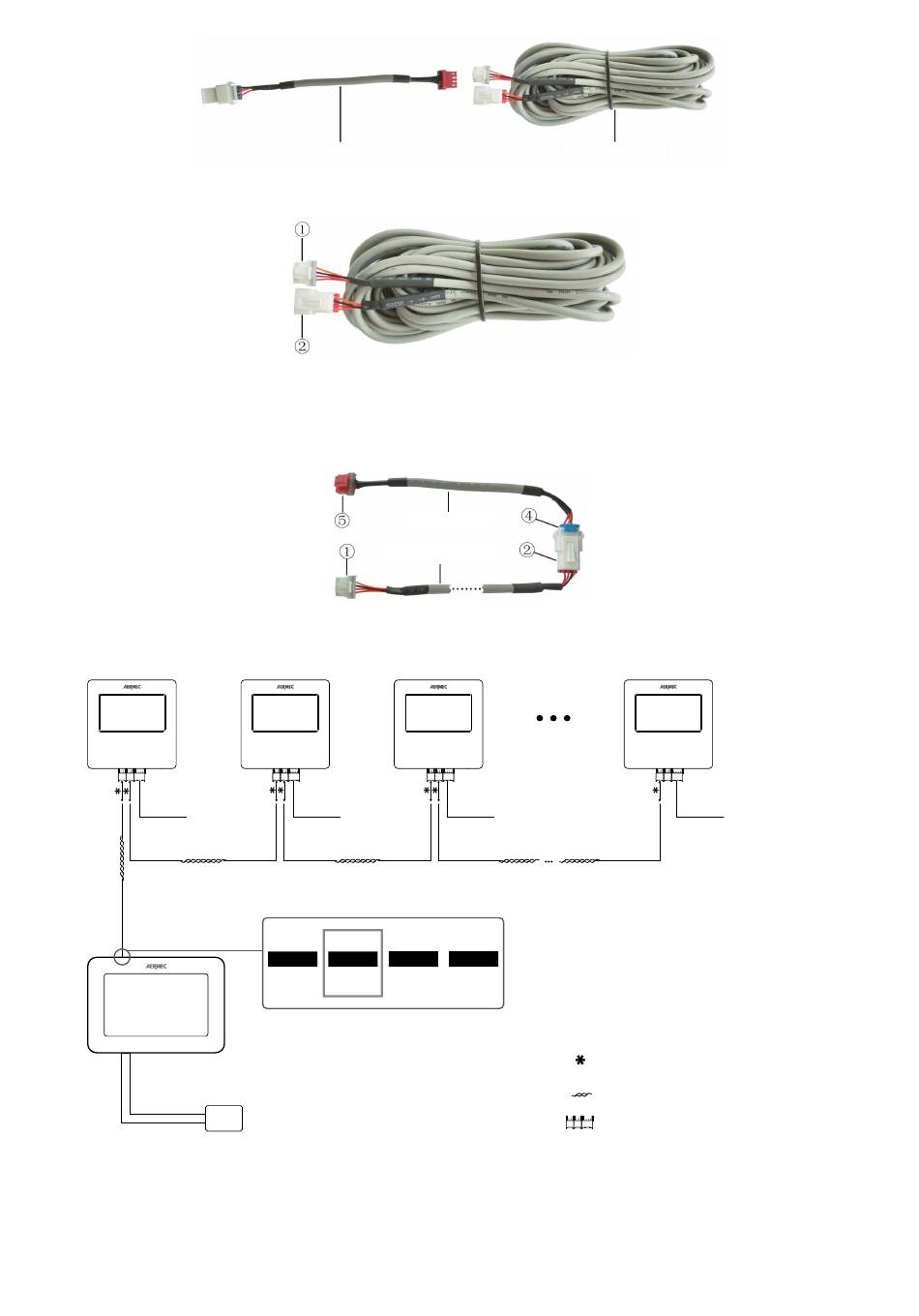

Fig. 19 : Représentation indicative du câble adaptateur et du câble de connexion

Fig. 20 : Représentation indicative du câble de connexion :

Connecter le terminal 1 avec le câble du contrôleur CN1 ;

Connecter le terminal 2 avec le terminal 4 du câble de l'adaptateur.

Utiliser le câble de connexion et le câble adaptateur dans l'emballage du contrôleur câblé. Retirer d'abord la protection du terminal du câble adaptateur, connecter le câble de connexion avec le

câble adaptateur selon la fig. 21 , puis connecter le terminal 1 du câble de connexion au port CN1 du panneau et connecter le connecteur 5 à la carte de l'unité.

Fig. 21 : Illustration après le raccordement du câble de connexion et du câble de l'adaptateur : connecter le terminal 2 du câble de connexion et le terminal 4 du câble de connexion.

Le panneau de commande WRCB peut être connecté à l'accessoire CC2.

WRCB

n.1

Unité

intérieure

CC2

Fig. 22

REMARQUE :

— Le câble torsadé qui relie le centralisateur au réseau des panneaux câblés (non fourni) doit obligatoirement être connecté via l'accessoire IC-2P (accessoire obligatoire non fourni). La longueur

change en fonction des unités internes multisplit raccordées.

— La séquence de connexion des unités internes n'est pas importante, sauf pour le dernier panneau (utiliser uniquement CN2 ou CN3 et ne connecter rien d'autre).

Câble adaptateur

Câble de connexion

WRCB

n.2

Unité

intérieure

B2 A2

B3 A3

F1 F2

Résistance de terminaison

Câble de connexion

WRCB
