Signal de sortie

Signal de défaut

Charge

Suppression des débits de
fuite
Séparation galvanique
Raccordement électrique
unité de mesure
4

Sortie

Sortie courant
• Galvaniquement séparée
< 700  (pour HART : R
• Active : 4...20 mA, R
L
• Valeur finale réglable
• Coefficient de température : typ. 2 μA/°C, résolution : 1,5 μA
Sortie impulsion/état
• Galvaniquement séparée
• Passive : 30 V DC/250 mA
• Collecteur ouvert
• Configurable au choix comme :
– Sortie impulsion : valeur et polarité des impulsions au choix, durée des impulsions max. réglable
(5...2000 ms), fréquence d' i mpulsion max. 100 Hz
– Sortie état : configurable p. ex. pour message d' e rreur, détection présence produit, reconnaissance
du sens d' é coulement, seuil
• Sortie courant  mode défaut au choix
• Sortie impulsion  Mode défaut au choix
• Sortie état  "non conductrice" en cas de défaut ou de coupure de l' a limentation
voir "signal de sortie"
Points de commutation pour le débit de fuite au choix.
Tous les circuits pour les entrées, sorties et l' a limentation sont galvaniquement séparés entre eux.

Alimentation

e
a
i

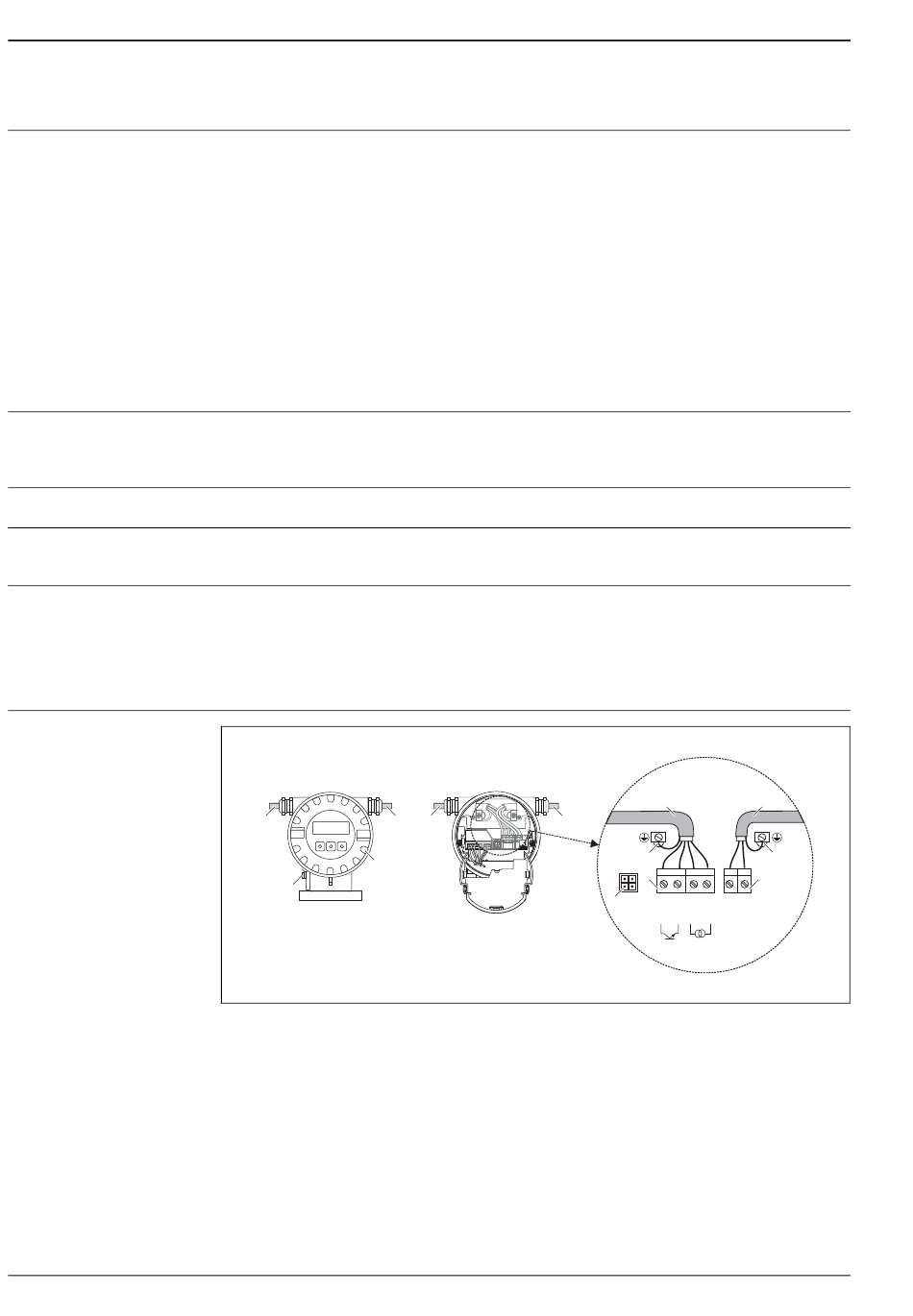

Raccordement du transmetteur (boîtier de terrain en aluminium), section de fil max. 2,5 mm
a Couvercle du compartiment de l' é lectronique
b Câble d' a limentation en énergie
c Borne de terre pour câble d' a limentation en énergie
d Connecteur des bornes de raccordement pour le câble d' a limentation en énergie
e Câble de signal
f Borne de terre pour câble de signal
g Connecteur des bornes de raccordement pour le câble de signal
h Connecteur de service pour le raccordement de l' i nterface de service FXA 193 (Fieldcheck, FieldCare)
i Borne de terre pour compensation de potentiel
 250 )
L
e
b b
Proline Promag 10E
e b
c
f
g d
h
24 25 26 27 1 2
+ – + –
L1
N
(L+)
(L-)
2
(14 AWG)
