Toro Reelmaster 3100-D Manuel De L'utilisateur page 24

Levier de réglage de l'inclinaison du
volant
Tirez le levier de réglage d'inclinaison (Figure 27)
en arrière pour régler le volant à la position voulue ;
poussez ensuite le levier en avant pour bloquer le volant
en position.
Fente indicatrice
La fente dans la plate-forme de conduite (Figure 27)
indique quand les plateaux de coupe ont atteint la
position centrale.
Indicateur d'angle
L'indicateur d'angle (Figure 27) indique l'inclinaison
latérale de la machine en degrés.
Commutateur d'allumage
Le commutateur d'allumage (Figure 29) sert au
démarrage, à l'arrêt et au préchauffage du moteur ;
il comprend trois positions : Contact coupé, contact
établi/préchauffage et démarrage. Tournez la clé à
la position Contact établi/préchauffage jusqu'à ce le
témoin de préchauffage s'éteigne (environ 7 secondes),
puis tournez la clé à la position Démarrage pour engager
le démarreur. Relâchez la clé quand le moteur démarre.
La clé revient automatiquement à la position Contact
établi/préchauffage. Pour arrêter le moteur, tournez
la clé à la position Contact coupé, puis enlevez-la du
commutateur d'allumage pour éviter tout démarrage
accidentel.

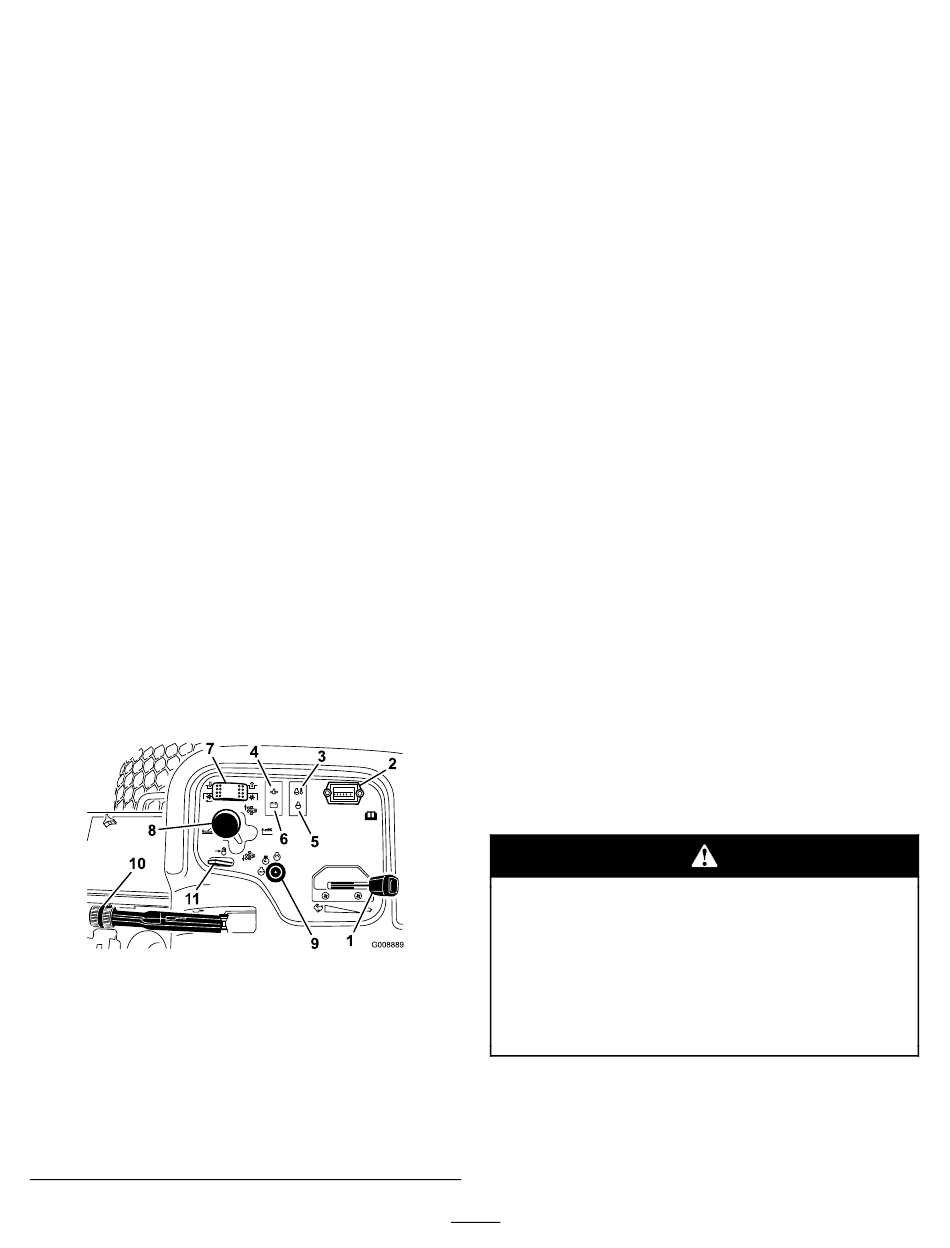

Figure 29
1. Manette d'accélérateur
2. Compteur horaire
3. Témoin de température
4. Témoin de pression d'huile 10. Frein de stationnement
5. Témoin de préchauffage
6. Témoin d'alternateur
7. Commutateur de
commande des plateaux
de coupe
8. Levier de déport des
plateaux de coupe
9. Commutateur d'allumage
11. Verrou du levier de
relevage
Manette d'accélérateur
Déplacez la manette d'accélérateur (Figure 29) en avant
pour augmenter le régime moteur et en arrière pour le
diminuer.
Commutateur de commande des
plateaux de coupe
La commande des plateaux de coupe (Figure 29) a deux
positions : engagée et désengagée. Le commutateur
à bascule actionne une électrovanne sur le distributeur
pour commander les plateaux de coupe.
Compteur horaire
Le compteur horaire (Figure 29) indique le nombre
total d'heures de fonctionnement de la machine. Il se
déclenche chaque fois que la clé de contact est tournée à
la position Contact établi.
Levier de déport des plateaux de coupe
Pour abaisser les plateaux de coupe au sol, déplacez le
levier de déport des plateaux de coupe (Figure 29) vers
l'avant. Les plateaux de coupe ne s'abaisseront que si
le moteur tourne et ne fonctionneront pas s'ils sont
relevés. Pour relever les plateaux de coupe, tirez le levier
de déport en arrière à la position de relevage.
Déplacez le levier vers la droite ou la gauche pour
déplacer les plateaux de coupe dans la direction
correspondante. Cela doit s'effectuer uniquement quand
les plateaux de coupe sont relevés ou quand ils sont
abaissés au sol et que la machine se déplace (modèle
03206 uniquement).
Remarque: Vous n'avez pas besoin de maintenir le
levier en avant pendant l'abaissement des plateaux de
coupe.
Le déport des plateaux de coupe dans le sens
de la descente réduit la stabilité de la machine.
Celle-ci risque alors de se retourner et de vous
blesser, parfois mortellement.
Déportez les plateaux de coupe dans le sens
des la montée quand vous travaillez à flanc de
colline.
Témoin de surchauffe du liquide de
refroidissement
Le témoin de surchauffe du liquide de refroidissement
(Figure 29) s'allume si la température du liquide de
24
