Endress+Hauser iTHERM ModuLine TM111 Information Technique page 6

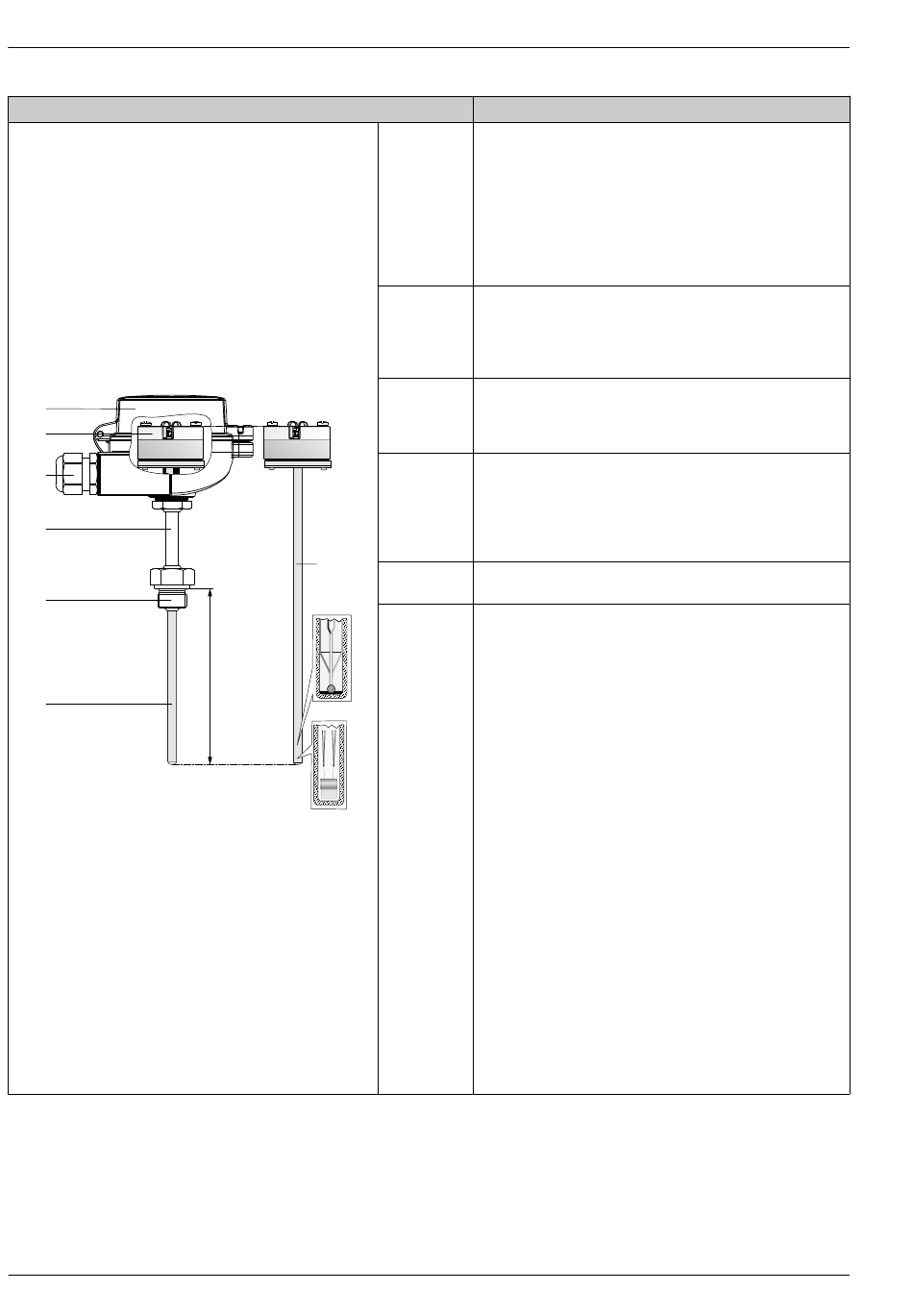

Construction
1
2
3
4
5
6
6
6
6a
U
6b
A0038973
Options
1 : Tête de Variété de têtes de raccordement en aluminium, polyamide ou
raccordement inox

Principaux avantages :
• Accès optimal aux bornes grâce au bord de faible hauteur
de la partie inférieure :
• Utilisation simplifiée
• Frais d' i nstallation et de maintenance réduits
• Affichage optionnel : sécurité grâce à l' a fficheur de
process local
2 : Câblage, • Bornier céramique
raccordement • Fils libres
électrique, • Transmetteur pour tête de sonde (4...20 mA, HART
signal de sortie PROFIBUS ®
• Afficheur amovible
3 : Connecteur • Connecteur PROFIBUS
ou presse- broches
étoupe • Connecteur 8 broches
• Presse-étoupe en polyamide ou laiton
4 : Tube Différentes options sont disponibles pour le tube d' e xtension
d' e xtension • Sans extension (versions sans raccord process fixe)
• Extension définie (extension minimale disponible pour les
raccords process fixes)
• Extension soudée en place (longueurs d' e xtension
sélectionnables)
5 : Raccord Variété de raccords process comprenant des raccords filetés, des
process écrous borgnes et des raccords à compression
6 : Insert de La gaine de l' i nsert est en contact direct avec le produit de process
mesure et n' a pas besoin d' ê tre insérée dans un protecteur. Le raccord
6a : iTHERM process est soudé à l' i nsert. L' i nsert n' e st pas interchangeable et
QuickSens n' e st pas monté sur ressort. Cependant, en cas d' u tilisation d' u n
6b : iTHERM raccord à compression comme raccord process, l' i nsert de mesure
StrongSens peut être remplacé.
Modèles de capteur : RTD – à fil enroulé (WW), à couche mince
(TF) ou thermocouples type K, J ou N. Diamètre d' i nsert
⌀3 mm (¹⁄₈ in) ou ⌀6 mm (¹⁄₄ in), selon l' e xtrémité du protecteur
ou le capteur de température sélectionné

Principaux avantages :
• iTHERM QuickSens – insert avec le temps de réponse le
plus rapide au monde :
• Insert : ⌀3 mm (¹⁄₈ in) ou ⌀6 mm (¹⁄₄ in)
• Mesures rapides et ultra précises, garantissant une
sécurité et un contrôle maximum du process
• Optimisation de la qualité et des coûts
• Réduction de la longueur d' i mmersion nécessaire :
meilleure protection du produit grâce à un meilleur flux
du process
• iTHERM StrongSens - insert avec une robustesse
inégalée :
• Résistance aux vibrations > 60g : coûts du cycle de vie
réduits grâce à une plus grande longévité et une
meilleure disponibilité de l' i nstallation
• Production automatisée et traçable : qualité et sécurité
du process maximales
• Excellente stabilité à long terme : valeurs mesurées
fiables et haute sécurité du système
iTHERM ModuLine TM111
PA, FOUNDATION™ Fieldbus), 1 ou 2 voies
®
PA / FOUNDATION™ Fieldbus, 4
® ,
Endress+Hauser
