iTHERM ModuLine TM111

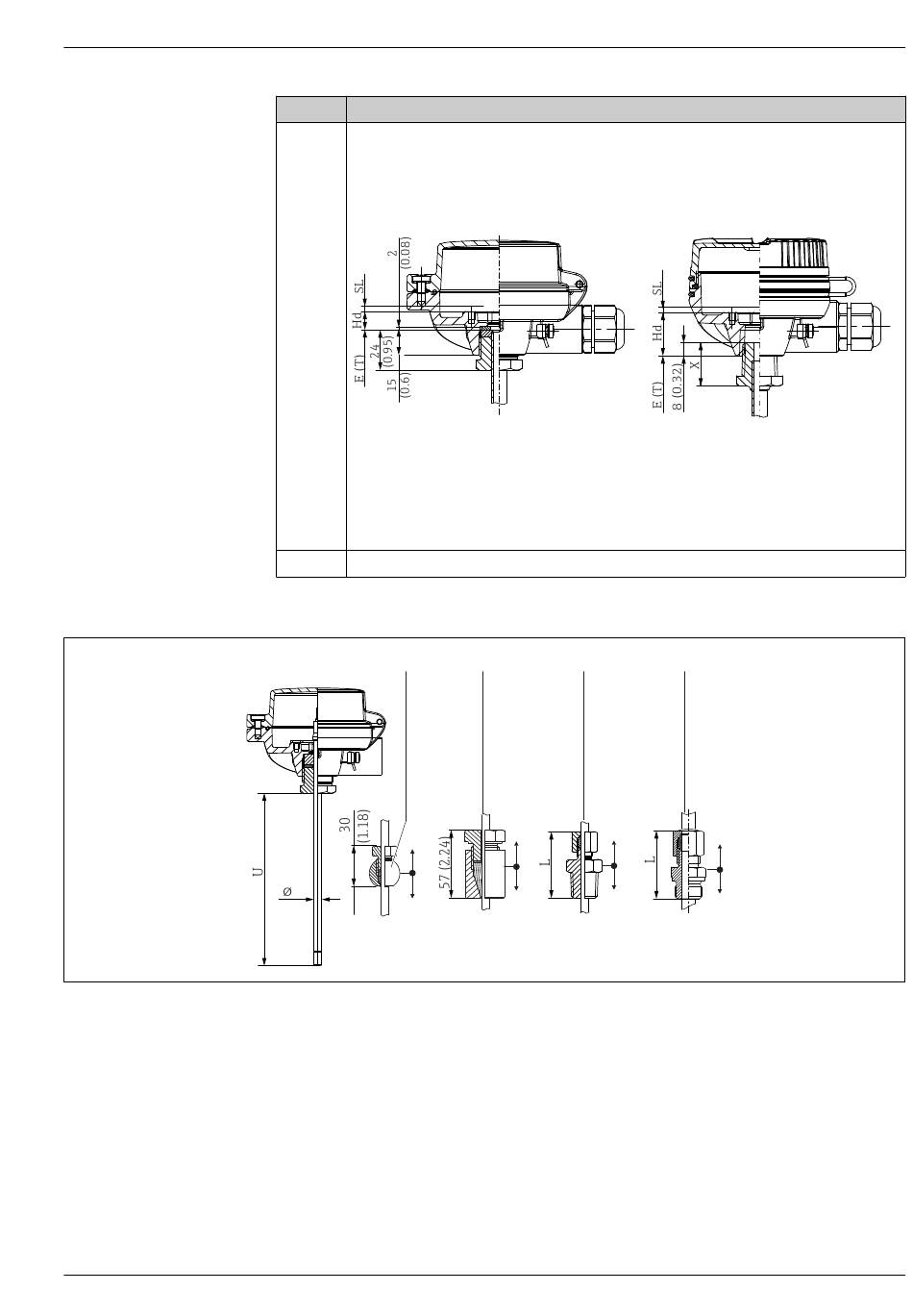

Capteur de température sans raccord process fixe
1 Sans raccord process
2 Capteur de température avec raccord à compression TK40 sphérique, amovible, pour application soudée
3 Capteur de température avec raccord à compression TK40 cylindrique, amovible, pour application soudée
4 Avec raccord à compression à filetage NPT, version actionnée par ressort en option
5 Avec raccord à compression à filetage G, version actionnée par ressort en option
Endress+Hauser
Pos. Description
Hd, SL Variable pour le calcul de la longueur d' i nsertion de l' i nsert de mesure en fonction des différentes
longueurs de filetage au niveau de la tête de raccordement M24x1,5 ou ½" NPT, voir calcul de
longueur insert (IL).
 13 Différentes longueurs de vissage dans le filetage de la tête de raccordement pour M24x1,5
et ½" NPT
1 Filetage métrique M24x1,5
2 Filetage conique NPT ½"
Hd Distance dans la tête de raccordement
SL Précharge du ressort
ØID Diamètre insert de mesure : 3 mm (0,12 in) ou 6 mm (0,24 in)
1 2
ID
1
M24x1.5
3 4
2
NPT ½"
5
A0039122
A0038983
